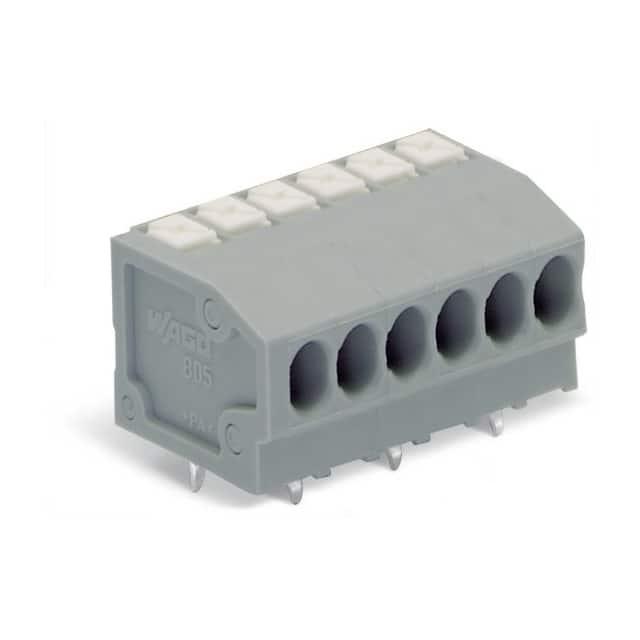

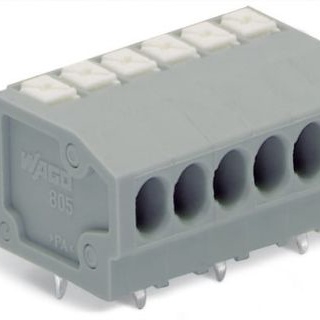

805-302

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-805-302
供应商: WAGO
标准整包数: 145
WAGO 接线板-线至板 805-302

805-302概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的是型号为805-302的WAGO PCB终端块,属于推按钮式终端块。这种电子元器件适用于各种电路板连接需求,具备高效可靠的推入式连接方式。其主要功能包括用于固态导线和带套管细绞线的推入式连接,适合工业自动化、电力系统、汽车电子等多种应用场景。

    2. 技术参数


    以下是该型号终端块的主要技术参数和规格:
    - 额定电压(III/3):250V
    - 额定冲击电压(III/3):4 kV
    - 额定电流:17.5A
    - 连接技术:推入式CAGE CLAMP®
    - 导线范围:
    - 固态导线:0.2 mm² 至 1.5 mm²
    - 细绞线:0.2 mm² 至 1.5 mm²
    - 带塑料套帽的细绞线:0.25 mm² 至 1 mm²
    - 带套管的细绞线:0.25 mm² 至 1 mm²
    - 安装角度:0°
    - 插针间距:3.5 mm
    - 宽度:8.5 mm
    - 高度:13.7 mm
    - 引脚长度:3.2 mm
    - 材料:聚酰胺66(PA 66)
    - 耐温范围:-60°C 至 +105°C

    3. 产品特点和优势


    - 高效连接:通过推入式连接技术,实现快速、无工具操作,方便终端与电路板之间的连接和断开。
    - 多用途:适应不同类型的导线连接,无论是固态导线还是带套管的细绞线。
    - 坚固耐用:采用高强度材料和专业设计,确保在恶劣环境中长时间稳定运行。
    - 安全性高:符合多种国际认证标准,如IEC、EN、UL等,确保使用安全可靠。
    - 定制选项:支持工厂组装内部公共连接、直接标记等个性化服务。

    4. 应用案例和使用建议


    该终端块广泛应用于工业控制、配电箱、自动化设备等领域。例如,在一个自动化生产线中,可以将这些终端块用于电机控制器与电路板间的连接。为了保证最佳的连接效果,建议定期检查并清洁导线接触面,避免因尘埃或氧化导致接触不良。同时,使用正确的工具进行连接和拆卸操作,以延长终端块的使用寿命。

    5. 兼容性和支持


    - 兼容产品:本产品与多种WAGO系列的其他组件兼容,包括各种规格的套管(如型号216-101至216-322)。此外,还提供了用于操作和标记的辅助工具(如型号210-647和210-332/350-202等)。
    - 软件支持:提供多种PCB库,支持设计软件如DesignSpark PCB、TARGET PCB Design Software和EAGLE PCB Design Software等版本。

    6. 常见问题与解决方案


    - Q1: 导线无法完全插入终端块?
    - A1: 确保导线规格符合要求(0.2 mm²至1.5 mm²),并且正确处理导线末端(无裸露金属)。
    - Q2: 连接时出现松动?
    - A2: 检查是否有灰尘或其他杂质影响接触面,尝试重新安装并确保安装到位。
    - Q3: 使用一段时间后发现温度升高?
    - A3: 检查连接处是否松动或受损,必要时更换新的终端块以保持良好的电气接触。

    7. 总结和推荐


    总体来看,型号805-302的WAGO PCB终端块以其高效便捷的连接方式、多功能性和出色的可靠性在市场上脱颖而出。对于需要进行电路板连接的应用场景,这无疑是一个理想的选择。因此,我们强烈推荐使用这款终端块来提升您的电子项目质量和效率。
