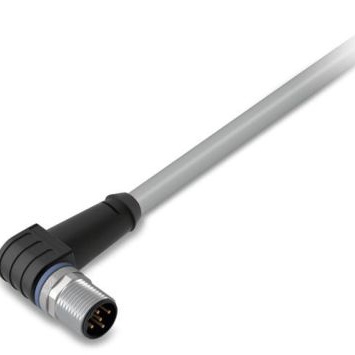

WAGO 其他线缆 756-3104/040-100

756-3104/040-100概述

    WAGO 756-3104/040-100 电源电缆技术手册

    产品简介

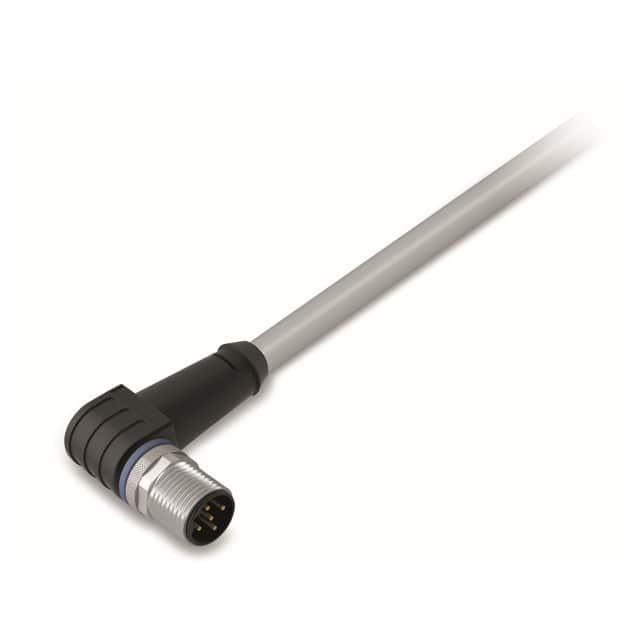

    WAGO 756-3104/040-100 是一种适用于工业自动化系统的电源电缆。这款电缆具备M12插头和自由端连接方式,专为拖链和严苛环境下的应用而设计。其主要功能包括为各种传感器和执行器提供稳定的电源供应。由于其独特的性能和耐用性,这款电缆广泛应用于机械制造、汽车工业、物流自动化等多个领域。

    技术参数


    - 电缆类型: PUR,无卤素
    - 认证: UL / CSA认证
    - 适用场合: 适用于拖链
    - 特性: 硅酮和CFC(氯氟烃)自由,具有良好的抗微生物、水解、油类、化学品和UV辐射性能
    - 技术数据:
    - 连接类型: M12插头 - 自由端
    - 极数: 4
    - 弯曲方向: 插头方向90°
    - 电线/适配器插孔编码: A编码
    - 电缆长度: 10米
    - 工作电压: 250 VAC/DC
    - 工作电流: 4安培
    - 额定冲击电压: 2.5千伏
    - 接触电阻: 10兆欧
    - 绝缘电阻: 1000兆欧
    - 导体电阻: ≤26欧姆/千米
    - 机械数据:
    - 最小弯曲半径: 10倍电缆直径
    - 弯曲次数: 4次
    - 拖链适用性: 是
    - 电缆外径: 6...6.4毫米
    - 电缆设计: 不锈铜线裸露(40 x 0.15毫米)
    - 绝缘材料: 无卤素PP9Y
    - 外壳材料: TPU/TPU,黑色(RAL 9005)
    - 紧固扭矩: 1牛米
    - 重量: 9.999克
    - 环境要求:
    - 操作温度范围(移动): -30...+80°C
    - 操作温度范围(静止): -30...+80°C
    - 防护等级: IP67

    产品特点和优势


    WAGO 756-3104/040-100 具有多项显著的优势:
    - 高可靠性: 电缆通过严格的UL和CSA认证,确保在各种恶劣环境下稳定运行。
    - 耐用性强: 采用无卤素和硅酮材料,不仅环保,而且能有效抵抗各种化学物质的侵蚀。
    - 广泛应用: 广泛适用于机械制造、汽车工业和物流自动化等领域,具有极高的适应性和灵活性。
    - 高防护等级: IP67防护等级使得电缆在潮湿、尘埃环境中依然能够可靠工作。

    应用案例和使用建议


    该电缆在机械制造领域中被广泛应用,如装配线上的传感器与执行器之间的连接。在这些应用中,电缆需要承受频繁的弯曲和拉伸,同时需要在复杂的环境中保持正常工作。建议在使用时选择合适的电缆保护套,以延长电缆的使用寿命并提高其安全性。

    兼容性和支持


    该产品可与多种M12接口的设备和系统兼容,便于集成到现有的自动化系统中。WAGO公司提供了详尽的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和指导。

    常见问题与解决方案


    1. 问题: 电缆断裂
    - 解决办法: 检查安装位置,确保没有过度弯曲或拉伸。
    2. 问题: 连接不稳定
    - 解决办法: 确保紧固扭矩符合规范,必要时重新固定。
    3. 问题: 接触电阻过高
    - 解决办法: 检查接头是否清洁且无损坏,必要时更换新的接头。

    总结和推荐


    WAGO 756-3104/040-100 电源电缆凭借其出色的性能、可靠性和广泛的适用性,在工业自动化领域表现出色。其独特的设计和高质量的材料使其在恶劣环境下依然能够稳定运行,非常适合用于机械制造、汽车工业和物流自动化等领域。我们强烈推荐使用该产品以满足您对高性能电源电缆的需求。

756-3104/040-100参数

参数
长*宽*高 10m(长度)
零件状态 在售
包装方式 盒装

756-3104/040-100厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-3104/040-100数据手册

厂牌 PDF简要描述 下载
WAGO 其他线缆 WAGO 756-3104/040-100 756-3104/040-100数据手册

756-3104/040-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
