首页  >  产品百科  >  805-106

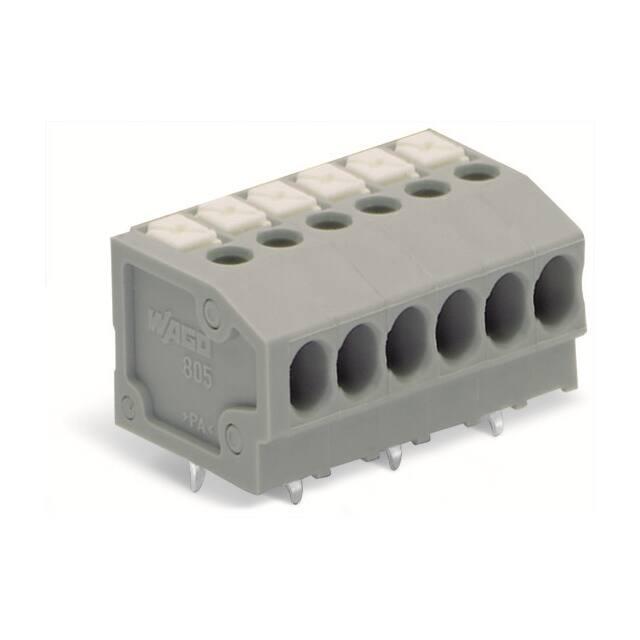

805-106

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-805-106
供应商: WAGO
标准整包数: 55
WAGO 接线板-线至板 805-106

805-106概述

    电子元器件产品技术手册:PCB端子条
    本文档介绍了我们公司生产的PCB端子条的技术细节,涵盖产品类型、技术参数、特点与优势、应用案例及使用建议、兼容性和支持信息,以及常见问题与解决方案等内容。

    产品简介


    本产品属于PCB端子条系列,主要用于电子电路板上连接导线。这类端子条具备多种规格型号,适用于各种电子设备中的布线和连接。具体型号包括805-109和805-102到805-124系列,它们采用焊接式引脚设计,并带有推钮按钮和测试孔,方便安装与调试。

    技术参数


    - 规格型号:805-109
    - 截面积范围:0.2 - 1.5 mm²(相当于24 - 16 AWG)
    - 导线长度:9 - 10 mm
    - 额定电压:320 V
    - 冲击电压:4 kV
    - 污染等级:II级
    - 电流强度:2 A
    - 引脚间距:3.5 mm
    - 极数:9极
    - 高度:10.5 mm
    - 宽度:33.6 mm
    - 深度:13.6 mm
    - 颜色:灰色
    - 连接点数量:9个
    - 电位数:9个
    - 外形尺寸:L = (No. of poles x Pin Spacing) + 1.5 mm + 0.6 mm = 3.5 mm 9 + 1.5 mm + 0.6 mm = 33.6 mm

    产品特点和优势


    这款PCB端子条的主要优势在于其独特的推钮设计,使得安装和更换导线变得极为简便;另外,带测试孔的设计使其易于进行检测和维修。其适用电压高达320V且能承受4kV的冲击电压,这保证了其在恶劣环境下的可靠运行。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统、家用电器、测量仪器等领域。例如,在工业控制系统中,可以作为信号传输节点,实现不同模块之间的高效连接。为了更好地利用这一产品,建议在安装前仔细检查所需电缆规格是否符合要求,并确保连接点接触良好,以提高系统的稳定性和可靠性。

    兼容性和支持


    此款端子条具有良好的兼容性,可与各类标准PCB板配合使用。厂家提供详尽的技术支持文档和客户服务,包括安装指导、故障排除指南等资源。

    常见问题与解决方案


    - 问题:如何正确安装?
    - 解决方案:先根据产品规格选择合适的导线,然后将导线插入相应的孔中并用推钮固定。
    - 问题:遇到接触不良怎么办?
    - 解决方案:检查是否有氧化或腐蚀现象,必要时需清洁连接部位后再重新连接。

    总结和推荐


    总的来说,这款PCB端子条凭借其便捷的操作方式、广泛的适用范围以及强大的电气性能,是众多电子项目中的理想选择。无论是初学者还是经验丰富的工程师,都能从中受益。因此,我强烈推荐使用该产品以提升工作效率和产品质量。

805-106参数

参数
安装方式 PCB安装
零件状态 在售
包装方式 盒装

805-106厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

805-106数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 805-106 805-106数据手册

805-106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ ¥ 11.9996
库存: 55000
起订量: 55 增量: 55
交货地:
最小起订量为:55
合计: ¥ 659.97
直接购买
加入购物车
