862-9515

产品分类: 接线板-面板安装
厂牌: WAGO
产品描述:
供应商型号: Q-862-9515
供应商: WAGO
标准整包数: 200

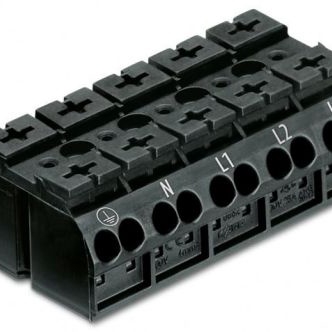

WAGO 接线板-面板安装 862-9515

862-9515概述

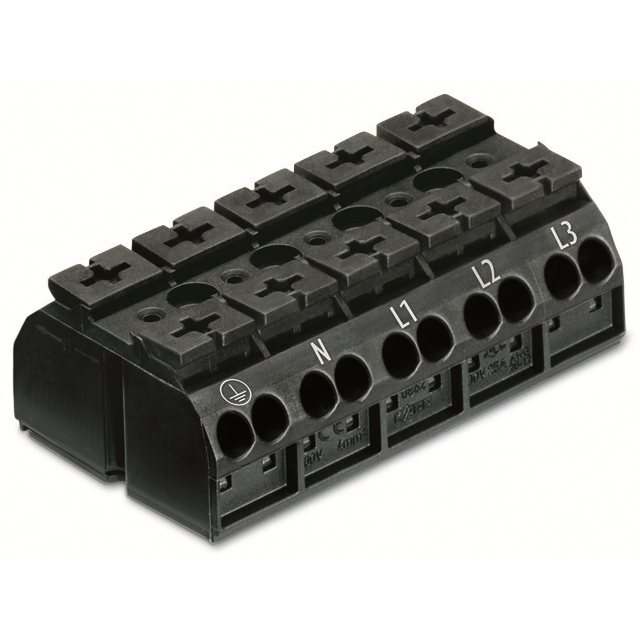

    WAGO 4-Conductor Chassis-Mount Terminal Strip 862-9515 技术手册

    产品简介


    WAGO 4-Conductor Chassis-Mount Terminal Strip(型号:862-9515)是一款专为机箱安装设计的电子元器件。该产品主要用于连接和固定不同类型的导线,支持5路独立的电路连接。它的主要功能是确保电路的安全连接,广泛应用于工业自动化、楼宇自动化、能源系统和交通控制等领域。

    技术参数


    - 额定电压:500V(适用于过电压类别III / 污染等级3)
    - 冲击电压额定值:6 kV
    - 额定电流:32A
    - 连接技术:弹簧夹紧型CAGE CLAMP®
    - 操作类型:按钮式
    - 可连接导体材料:铜
    - 可连接导体规格:
    - 实心导线:0.5到4 mm² / 20到12 AWG
    - 带绝缘套管的实心导线:0.75到4 mm² / 18到12 AWG
    - 多股导线:0.5到4 mm² / 20到12 AWG
    - 细股导线:0.5到4 mm² / 20到12 AWG
    - 带塑料套管的细股导线:0.5到2.5 mm² / 20到12 AWG
    - 剥线长度:10到11 mm / 0.39到0.43英寸
    - 极数:5
    - 总连接点数:20
    - 电位总数:5
    - 接线方式:侧入式接线
    - 尺寸:
    - 针间距:12 mm / 0.472英寸
    - 宽度:60 mm / 2.362英寸
    - 高度:22.3 mm / 0.878英寸
    - 深度:35 mm / 1.378英寸
    - 机械数据:
    - 安装类型:嵌入式安装脚
    - 安装方式:机箱安装
    - 标记:PE-N-L1-L2-L3
    - 颜色:黑色
    - 防火负载:0.646 MJ
    - 重量:35.366 g
    - 包装类型:袋装
    - 产地:德国
    - GTIN:4044918510912
    - 产品组:标准机箱安装模块(编号9)

    产品特点和优势


    1. 高性能连接:采用WAGO独特的CAGE CLAMP®连接技术,保证了导线的稳固连接和长期可靠性。
    2. 多重安全防护:具有6 kV的冲击电压额定值,符合过电压类别III的标准,适用于严苛的工作环境。
    3. 多功能集成:集成了多个极数和连接点,适用于复杂系统的布线需求。
    4. 易用性强:按钮式操作,方便快速安装和调试。
    5. 耐用可靠:选用优质铜材料,适用于广泛的导线规格,使用寿命长。

    应用案例和使用建议


    1. 工业自动化:可用于工业机器人的电机控制系统,确保电路的安全稳定连接。
    2. 楼宇自动化:适用于智能楼宇中的配电系统,实现高效且可靠的电力分配。
    3. 能源系统:可以用于风力发电机组的接线,提供高效的能量传输和保护。
    4. 交通控制:适用于轨道交通系统的信号控制系统,确保信号传输的稳定性。
    使用建议:
    - 在使用前仔细检查产品的规格参数,确保所连接的导线符合要求。
    - 连接时务必遵循正确的步骤,使用合适的工具(如测试插头),以确保连接的安全性。
    - 定期进行检查和维护,确保连接点无松动或损坏。

    兼容性和支持


    该产品与以下产品兼容:
    - Jumper(型号:862-482)
    - 操作工具(型号:210-720)
    - 绝缘套管(型号:216-241 至 216-244)
    WAGO公司提供全面的技术支持和售后服务,客户可以通过电话或电子邮件联系技术支持团队解决问题。

    常见问题与解决方案


    1. 导线无法正确连接:
    - 解决方案:检查导线规格是否符合要求,确保导线已正确剥线并插入连接点。
    2. 连接点出现松动:
    - 解决方案:重新安装并确保使用正确的工具进行紧固,检查是否有损坏的导线。
    3. 设备无法正常工作:
    - 解决方案:检查整个电路的连接情况,确保所有连接点都已正确连接并紧固。

    总结和推荐


    综上所述,WAGO 4-Conductor Chassis-Mount Terminal Strip 862-9515是一款高度可靠且功能强大的电子元器件。它具备出色的连接能力和高安全性,广泛适用于各种工业和商业应用。我们强烈推荐此产品给需要高效、安全连接的客户。如果您有任何疑问或需要进一步的帮助,请随时联系WAGO的客户服务团队。

862-9515参数

参数
长*宽*高 60mm(宽度)
包装方式 袋装

862-9515厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

862-9515数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-面板安装 WAGO 862-9515 862-9515数据手册

862-9515封装设计

查看详情并下载
Symbol
Footprint
3D Model
