734-307/109-000

厂牌: WAGO
产品描述:
供应商型号: Q-734-307/109-000
供应商: WAGO
标准整包数: 50
WAGO 接线座- 接头/插头和插口 734-307/109-000

734-307/109-000概述


    产品简介

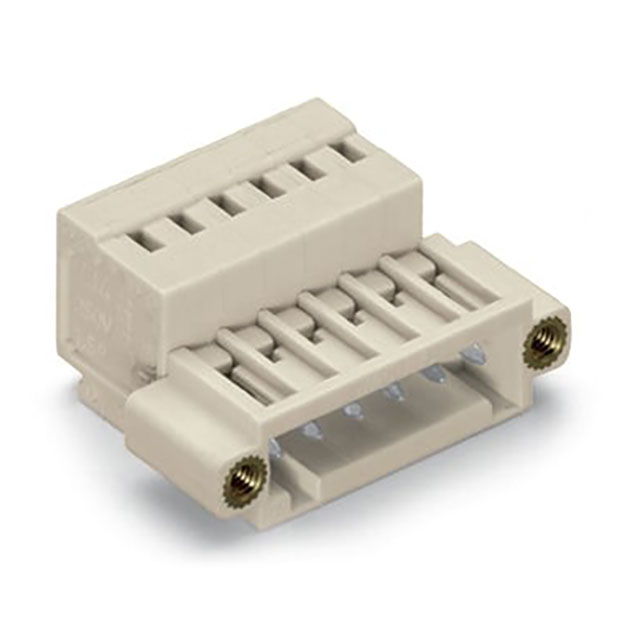

    本产品是一款适用于各种导线连接的多功能接头,型号为734-307/109-000。它具备七极结构,适合于线对线和板对线的连接场合。通过CAGE CLAMP®技术实现可靠的连接方式,不仅支持固体导线和细绞导线,还能适配带有塑料护套的导线。此外,该接头设计了完整的防错接保护,确保正确安装和运行,非常适合工厂自动化系统及现场装配的应用场合。

    技术参数


    - 额定电压:
    - 污染等级III/2: 160V
    - 污染等级III/3: 160V
    - 污染等级II/2: 320V
    - 额定电流: 10A
    - 绝缘材料: 聚酰胺66 (PA 66),防火等级达到UL 94 V0
    - 接触材料: 电解铜,表面镀锡
    - 允许的导线截面积: 固体导线 0.08 ... 1.5 mm² / 28 ... 14 AWG;细绞导线 0.08 ... 1.5 mm² / 28 ... 14 AWG
    - 导线剥皮长度: 6 ... 7 mm / 0.24 ... 0.28 英寸
    - 极数: 7
    - 插针间距: 3.5 mm
    - 尺寸: 宽度 34 mm / 1.339 英寸;高度 13.4 mm / 0.528 英寸;深度 22.3 mm / 0.878 英寸
    - 温度范围: -60°C 至 +100°C

    产品特点和优势


    1. 100%防误配: 通过独特设计确保接头不会错误连接,从而提升安全性。
    2. 多功能性: 支持各种类型的导线,适用范围广泛。
    3. 高可靠性: 使用高质量材料和创新的CAGE CLAMP®技术,确保长期稳定的电气性能。
    4. 易于装配: 提供直观的操作工具,方便电缆预组装和接线。

    应用案例和使用建议


    在工业控制系统中,该接头被广泛用于电力传输和信号连接。例如,在自动化生产线中,通过采用这种连接器可以提高设备间的互连效率,减少故障率。对于具体使用场景,用户应根据实际工况选择合适的导线尺寸,并按照手册指导正确安装,确保电气安全。

    兼容性和支持


    该接头与多种WAGO系列产品兼容,如附件中的保护盖(Item No. 734-420)、编码键(Item No. 734-130)以及各种不同规格的铜套管(Item No. 216-101至216-322)。对于具体使用问题,用户可通过官方技术支持渠道获得帮助。

    常见问题与解决方案


    1. Q: 导线如何正确剥皮?
    - A: 通常需要将导线剥到6至7毫米之间,确保与接头紧密接触,避免接触不良。

    2. Q: 如何判断接头是否安装到位?
    - A: 当接头上的操作工具完全闭合时,表示安装完成且接触良好。

    总结和推荐


    综上所述,这款734-307/109-000型接头凭借其卓越的防误配性能、广泛的导线适用性和便捷的安装流程,成为许多应用场景的理想选择。无论是工厂自动化还是现场装配,这款产品都能提供可靠稳定的连接解决方案。因此,强烈推荐该产品作为首选连接器。

734-307/109-000参数

参数
长*宽*高 22.3mm*34mm*22.3mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

734-307/109-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-307/109-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-307/109-000 734-307/109-000数据手册

734-307/109-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
