890-863/011-000

厂牌: WAGO
产品描述:
供应商型号: Q-890-863/011-000
供应商: WAGO
标准整包数: 100
WAGO 接线座- 接头/插头和插口 890-863/011-000

890-863/011-000概述

    电子元器件产品技术手册:WAGO 890-863/011-000插头

    产品简介

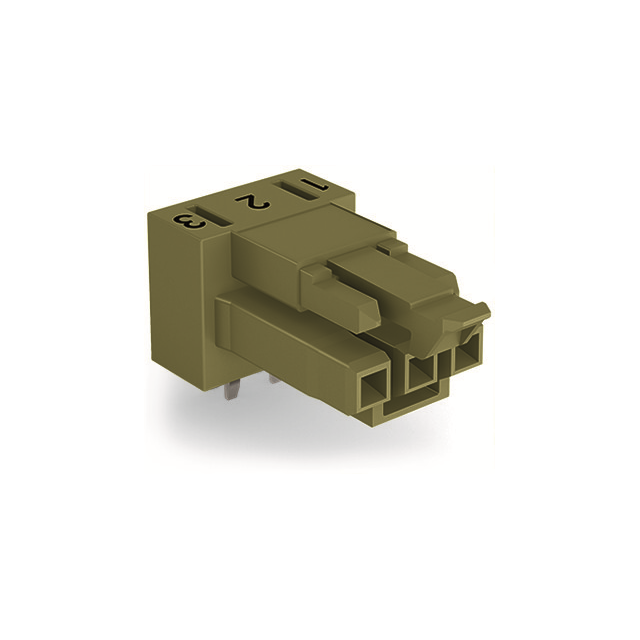

    本文介绍了WAGO公司的电子元器件产品——型号为890-863/011-000的插头。这是一种适用于印刷电路板(PCB)的插头,设计上具有90度的弯曲角度,使其在空间受限的应用场合中更加灵活。它是一种三极插头,编码为B,适合多种电气和自动化系统中的连接需求。

    技术参数


    该产品的关键技术和性能参数如下:
    - 额定电压:250V
    - 额定冲击电压:4 kV
    - 额定电流:16A
    - 极数:3
    - 安装间距:4.4 mm(0.173 英寸)
    - 尺寸:宽14.8 mm / 高15.7 mm / 深28.4 mm
    - 焊接引脚长度:3.5 mm
    - 焊接引脚直径:1 x 0.8 mm
    - 钻孔直径:1.3 mm (+ 0.1 / - 0.1)
    - 工作温度范围:-35°C 至 85°C
    - 材料:绝缘材料采用聚酰胺66(PA66),符合UL 94 V0阻燃标准;触点材料为镀铜合金
    - 防护等级:IP20
    - 接触力:插拔力约为20至70牛顿(根据极数而定),带锁扣的插拔力大于80牛顿

    产品特点和优势


    - 结构设计:这种插头的弯曲设计使其非常适合空间有限的设计,便于布线和安装。
    - 耐用性高:插拔力强大且可靠,确保了长时间稳定的工作。
    - 多功能性:适用于各种不同类型的印刷电路板,具有广泛的应用前景。
    - 安全等级:其设计和材料选择都考虑到了电气安全要求,额定冲击电压达到4 kV,保证在高压环境下也能安全运行。
    - 环境适应性:能够在较宽的温度范围内工作,满足大多数工业环境的需求。

    应用案例和使用建议


    此类插头广泛应用于工业自动化控制、楼宇自动化系统、能源管理等领域。在实际使用过程中,建议注意以下几点以确保最佳性能和安全性:
    - 在选择焊接点时,应根据实际情况留有足够的空间,避免过热和损坏电路板。
    - 在插入或拔出插头时,应按照正确的方向进行操作,以免对接触点造成不必要的损害。
    - 在特定的应用环境中,如需要更高的防护等级或特殊工作温度,可能需要额外的保护措施或特殊版本的插头。

    兼容性和支持


    此款插头与WAGO的其他系列和型号的组件具有良好的兼容性,能够方便地集成到现有的系统中。WAGO提供全面的技术支持和服务,包括安装指导、故障排查和维修服务,用户可以通过电话或电子邮件获取帮助。

    常见问题与解决方案


    - 问题1:插头在安装后出现接触不良。
    解决方案:检查插头是否正确安装,并确保所有焊接点牢固无误。

    - 问题2:插头工作时温度过高。
    解决方案:确认所处的环境温度是否在产品的工作范围内,并检查是否有适当的散热措施。

    总结和推荐


    综上所述,WAGO 890-863/011-000插头以其出色的设计、卓越的性能和广泛的应用领域,在众多同类产品中脱颖而出。无论是对于专业工程师还是DIY爱好者而言,这都是一个值得信赖的选择。推荐给所有需要高效、可靠连接解决方案的用户。

890-863/011-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

890-863/011-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

890-863/011-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 890-863/011-000 890-863/011-000数据手册

890-863/011-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
