737-854

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-BN-737-854
供应商: 期货订购
标准整包数: 1

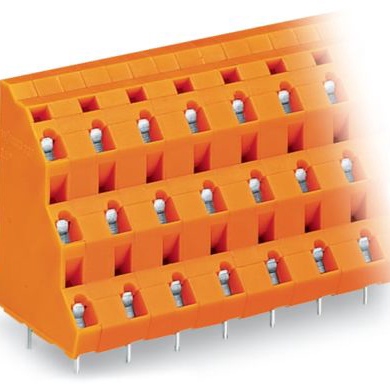

WAGO 接线板-线至板 737-854

737-854概述

    电子元器件产品技术手册

    产品简介

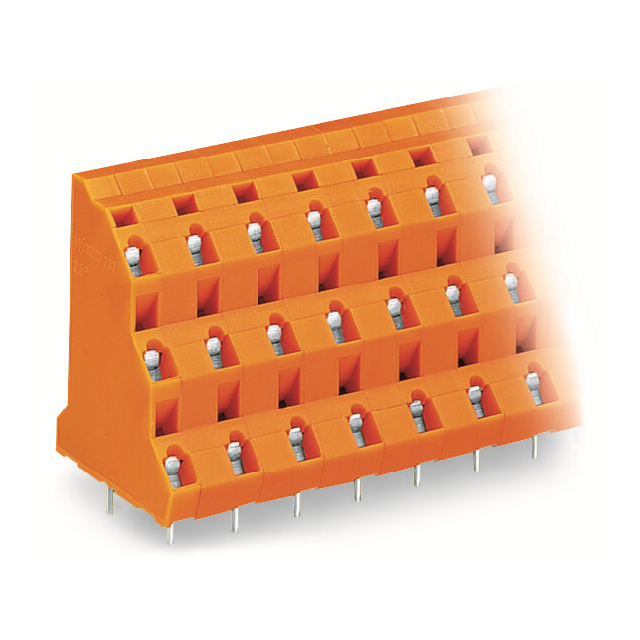

    WAGO公司生产的737-854型三联插片式印刷电路板端子(Dreistock-Leiterplattenklemme),是一款用于连接电线的重要电子元器件。该产品采用CAGE CLAMP®专利接线技术,支持2.5 mm²的导线截面。由于其独特的三联设计,能够实现高密度接线,适用于空间有限的电路板设计,特别适合于工业控制及自动化系统中。

    技术参数


    - 适用导线规格:0.08mm²至2.5mm²(28 AWG至12 AWG)
    - 额定电压:630V(根据IEC/EN 60664-1标准)
    - 冲击电压:8 kV(根据IEC/EN 60664-1标准)
    - 额定电流:21A
    - 安装方式:通过工具进行操作
    - 尺寸:宽度36.48mm,高度44mm,厚度31mm
    - 安装孔径:直径1.3mm±0.1mm
    - 绝缘材料:聚酰胺66(PA 66),符合UL 94 V0阻燃等级
    - 温度范围:-60°C至+105°C

    产品特点和优势


    - 高密度接线:三联结构设计使得能在最小空间内连接多根导线,特别适合于需要紧凑布局的应用。
    - CAGE CLAMP®接线技术:无需焊接或螺丝即可实现可靠接线,显著提高工作效率和安全性。
    - 广泛适用性:支持不同截面和类型导线,满足多种应用场景需求。
    - 个性化定制:可根据客户需求提供个性化印刷服务。

    应用案例和使用建议


    - 工业自动化控制系统:常用于工业机器人、PLC控制系统等,因其高可靠性而被广泛应用。
    - 智能家居系统:也可应用于智能家居项目中,如智能照明系统。
    - 建议使用场景:在复杂布线环境下,利用该产品的高密度接线能力,可以有效节省电路板空间,简化布线难度。

    兼容性和支持


    - 配套工具:需配合WAGO公司提供的专用接线工具使用,例如210-657型号的接线工具。
    - 相关配件:支持Aderendhülse类型的导线套管,以及其他标准化的导线连接附件。

    常见问题与解决方案


    - 问题1:如何确认接线工具与本产品的兼容性?
    - 解决方案:查阅技术手册确认接线工具的型号是否为与产品配套设计。
    - 问题2:产品安装后出现接触不良怎么办?
    - 解决方案:检查接线工具是否正确操作;重新调整接线位置,确保接触良好。

    总结和推荐


    WAGO公司的737-854型三联插片式印刷电路板端子以其高密度接线能力和便捷的操作方式,在多种工业控制及自动化系统中表现优异。尽管成本相对较高,但其卓越的性能和可靠的安全保障使其成为市场上值得信赖的选择。推荐在需要高效、安全布线的场合使用。

737-854参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

737-854厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

737-854数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 737-854 737-854数据手册

737-854封装设计

查看详情并下载
Symbol
Footprint
3D Model
