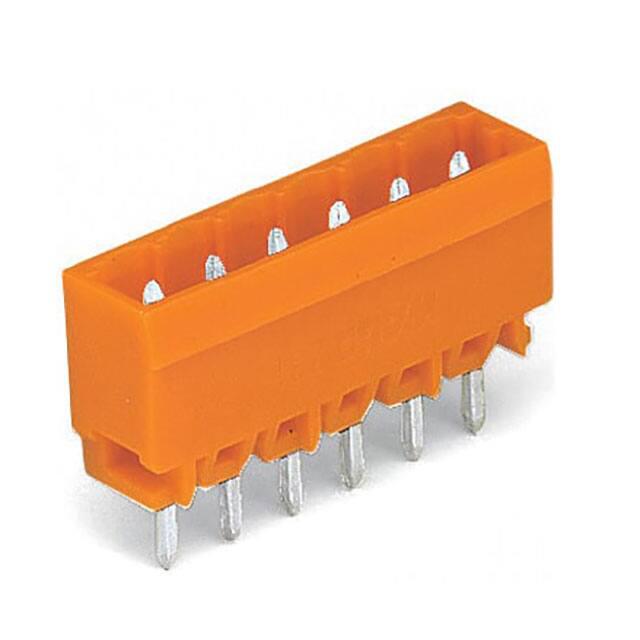

231-364/001-000

厂牌: WAGO
产品描述: Conn Shrouded Header HDR 4 POS 5.08mm Solder ST Thru-Hole Box
供应商型号: 231-364/001-000
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 接头/插头和插口 231-364/001-000

231-364/001-000概述

    WAGO THT Stiftleiste (Artikelnummer: 231-364/001-000) 技术手册

    1. 产品简介


    WAGO THT Stiftleiste(直插式焊针连接器)是一款用于印刷电路板(PCB)连接的专业级电子元器件。该产品适用于正交和平行的插接方向,支持焊接安装。该连接器具有四个触点,适用于多种电气和电子应用,包括工业自动化、建筑系统、交通控制等。

    2. 技术参数


    - 电气参数:
    - 额定电压:IEC/EN 60664-1标准下为250V,UL标准下为300V(Use Group B),CSA标准下为300V(Use Group B)。
    - 冲击电压:IEC/EN 60664-1标准下为4 kV(III/2和II/2),UL标准下为4 kV(Use Group B和Use Group D),CSA标准下为4 kV(Use Group B和Use Group D)。
    - 额定电流:IEC/EN 60664-1标准下为16A,UL标准下为15A(Use Group B),CSA标准下为15A(Use Group B)。

    - 几何参数:
    - 插针间距:5.08 mm(0.2 inch)。
    - 宽度:23.44 mm(0.923 inch)。
    - 高度:17 mm(0.669 inch)。
    - 焊针长度:5 mm。
    - 焊针直径:1.2 x 1.2 mm。
    - 孔径:1.7 mm(+0.1)。
    - 材料数据:
    - 隔离材料:聚酰胺66(PA 66)。
    - 隔离等级:I类。
    - 接触材料:电解铜(Ecu),表面镀锡。
    - 环境参数:
    - 工作温度范围:-60°C至+100°C。
    - 极限温度范围:-60°C至+100°C。

    3. 产品特点和优势


    - 高电流承载能力:额定电流达到16A,尤其适合需要高电流的应用。
    - 增强的机械稳定性:焊针尺寸为1.2 x 1.2 mm,提高了结构的稳定性和可靠性。
    - 可编码设计:便于在多组电路中进行区分和识别。
    - 多样的产品配置:除了四触点版本外,还可以提供其他触点数和不同高度的版本,满足多样化的应用需求。

    4. 应用案例和使用建议


    该连接器适用于多种印刷电路板应用,例如工业控制系统、楼宇自动化系统、交通信号控制设备等。使用时应注意:
    - 确保焊针与孔径精确对齐以避免短路。
    - 在高温环境下使用时,确保连接器不会超出其工作温度范围。
    - 使用前检查隔离材料是否有损坏,确保安全可靠。

    5. 兼容性和支持


    该产品支持多种电子设计软件工具,如EAGLE、DesignSpark和TARGET等。此外,WAGO公司提供了详细的使用指南和技术支持,帮助用户在设计和应用过程中解决问题。

    6. 常见问题与解决方案


    - 问题:无法正确安装焊针。
    - 解决方法: 检查焊针是否正确对齐,避免偏移。确认孔径尺寸准确无误。
    - 问题:接触不良。
    - 解决方法: 清理接触面,确保没有灰尘或其他杂质影响接触。
    - 问题:焊接后发现焊针弯曲。
    - 解决方法: 使用适当的焊接工具和方法,避免焊针在焊接过程中受到过度压力。

    7. 总结和推荐


    WAGO THT Stiftleiste是一款性能优异、可靠的电子连接器,特别适用于高电流和高温环境下的应用。其独特的设计和高稳定性使其在市场上具有较强的竞争力。强烈推荐在各种印刷电路板应用中使用这款产品。如果您有任何疑问或需要技术支持,可以联系WAGO公司获取帮助。

231-364/001-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

231-364/001-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-364/001-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 231-364/001-000 231-364/001-000数据手册

231-364/001-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.3595
200+ ¥ 4.4376
400+ ¥ 4.3207
库存: 4
起订量: 1 增量: 200
交货地:
最小起订量为:1
合计: ¥ 5.35
直接购买
加入购物车
