250-206

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Wago PCB端子排 照明连接器插座, 250系列, 6极, 6路
供应商型号: 26M-250-206
供应商: 云汉优选
标准整包数: 1

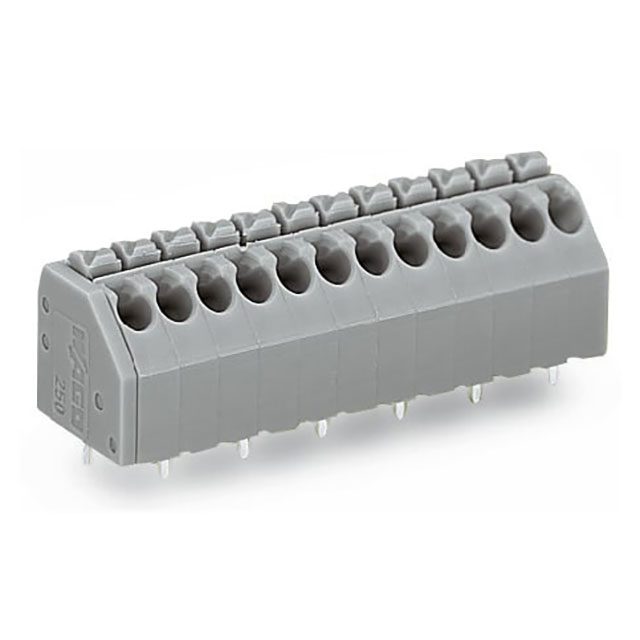

WAGO 接线板-线至板 250-206

250-206概述

    电子元器件产品技术手册:1-导体PCB端子条

    产品简介


    产品名称: 1-导体PCB端子条
    产品编号: 250-206
    描述: 本产品是一款适用于印刷电路板(Printed Circuit Board, PCB)的端子条,具有6个间距为3.5毫米(或0.138英寸)的焊针,可以用于接线。它配备有推按钮和测试槽,适合用于连接直径至1.3毫米的导线。

    技术参数


    - 尺寸:
    - 高度:13.1毫米(0.516英寸)
    - 宽度:22.5毫米(0.886英寸)
    - 深度:12毫米(0.472英寸)
    - 重量: 2.94克
    - 颜色: 灰色
    - 连接点数: 6个
    - 针间距: 3.5毫米(0.138英寸)
    - 污染等级: 2级
    - 额定电压: EN 630伏特(根据不同的认证标准不同,范围为320伏特到630伏特)
    - 冲击电压: 4千伏
    - 电流强度: EN 8安培
    - 接线方法: 固态电线,细绞线,细绞线带套管,细绞线带套管但无塑料套圈
    - 截面积: 0.2到1.5平方毫米(对应AWG 24到16号)
    - 剥线长度: 8.5毫米到9.5毫米

    产品特点和优势


    该产品具有以下特点和优势:
    - 模块化设计:便于安装和拆卸,提高了系统维护的效率。
    - 可靠性高:符合多项国际认证标准,如ABS, BV, CCA, CSA等,确保了在各种条件下的稳定运行。
    - 多用途适用:可适用于多种电线截面和接线方法,提高了灵活性。
    - 易于识别:提供多种颜色标识,便于用户区分不同的电路部分。

    应用案例和使用建议


    应用案例:
    这款端子条广泛应用于工业控制设备、电源管理装置和自动化控制系统中,尤其适用于需要频繁插拔操作的场合,如传感器信号传输、继电器控制回路等。
    使用建议:
    - 在安装时请确保所有电线截面与规定的适配范围相符。
    - 使用推按钮前,请确认电线已正确插入并固定好。
    - 建议在复杂环境中使用防尘和防水保护措施以延长使用寿命。

    兼容性和支持


    该产品与各种标准PCB板完全兼容,可根据不同需求选择不同颜色的端子进行识别。制造商提供全面的技术支持,包括安装指南和故障排查手册,客户可以联系厂家获得技术支持和售后服务。

    常见问题与解决方案


    - 问题:如何确认电线已正确插入端子?
    解决方案:可以通过观察推按钮的状态来判断,如果推按钮能完全按下,则说明电线已正确插入且固定。
    - 问题:产品长时间使用后出现接触不良怎么办?
    解决方案:首先检查是否有灰尘或其他杂质影响接触效果;若清洁后仍存在问题,则考虑更换新的端子条以确保电路安全稳定。

    总结和推荐


    总的来说,这款1-导体PCB端子条凭借其出色的性能和广泛的适用性,在众多同类产品中脱颖而出。其模块化的设计、可靠的质量以及良好的兼容性使其成为理想的工业应用解决方案。对于寻求高效、灵活且耐用的连接解决方案的用户而言,我们强烈推荐使用这款产品。

250-206参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

250-206厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

250-206数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 250-206 250-206数据手册

250-206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.2102
10+ ¥ 1.7966
100+ ¥ 1.5134
500+ ¥ 1.4028
1000+ ¥ 1.3073
库存: 1649
起订量: 1 增量: 200
