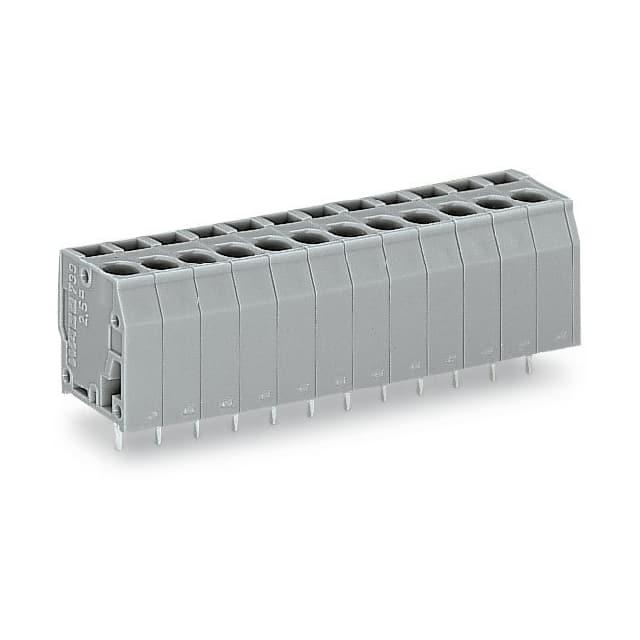

739-109

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-739-109
供应商: WAGO
标准整包数: 25
WAGO 接线板-线至板 739-109

739-109概述

    电子元器件技术手册 —— WAGO 739-109 接线端子板

    产品简介


    本产品为垂直式安装的接线端子板,型号为739-109。通过CAGE CLAMP®连接技术实现安全可靠的电气连接。设计紧凑,适用于节省空间的布局和组群形成。此外,它提供了多种颜色、引脚数量和标识选项以满足不同应用需求。

    技术参数


    | 参数 | 规格 |

    | 电气参数
    | 额定电压(III/3) | 320V |
    | 冲击电压(III/3) | 4 kV |
    | 额定电压(II/2) | 630V |
    | 冲击电压(II/2) | 4 kV |
    | 额定电流 | 24A |
    | 连接技术 | CAGE CLAMP® |
    | 连接类型 | 工具驱动型 |
    | 导线直径范围 | 0.08 ... 2.5 mm² |
    | 可剥绝缘长度 | 8...9 mm 或 0.31...0.35 in |
    | 引脚数 | 9 |
    | 重量 | 10.39 g |
    | 材质 | 聚酰胺 66 (PA 66) |
    | 工作温度范围 | -60...+105°C |

    产品特点和优势


    WAGO 739-109 接线端子板具备诸多特点,使其在市场上具备竞争优势。以下是它的核心优势:
    1. 工具驱动型连接:采用CAGE CLAMP®连接技术,无需螺丝即可实现稳定可靠的电气连接。
    2. 节省空间设计:垂直方向的连接方式使得产品更加紧凑,适合复杂的空间布局。
    3. 高可靠性:通过严格的测试标准确保了长期运行的可靠性和安全性。
    4. 多变配置:提供不同的颜色、引脚数量及标识选项,适用于各种应用场景。

    应用案例和使用建议


    这款接线端子板广泛应用于工业自动化、楼宇自动化、通信系统等多个领域。具体应用场景如下:
    1. 工业自动化:在需要高可靠性和紧凑空间的场合,如PLC系统中作为信号传输接口。
    2. 楼宇自动化:用于建筑物内照明、温控等系统的连接。
    3. 通信系统:数据中心布线、交换机等设备内部布线。
    使用建议:
    - 在安装时注意导线的剥线长度,确保导线能够正确插入并被CAGE CLAMP®牢固固定。
    - 使用合适的工具进行操作,避免因不当操作导致接触不良或损坏。

    兼容性和支持


    WAGO 739-109 接线端子板支持多种电子设计软件,包括但不限于 TARGET PCB 设计软件(版本17.x以上)、DesignSpark PCB(版本4.x以上)及EAGLE PCB设计软件(版本6.x以上)。这些软件库文件可以帮助工程师更方便地集成该组件至设计方案中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线难以插入 | 检查导线直径是否符合规格,必要时重新剥线 |
    | 连接处松动 | 确保导线已完全插入且CAGE CLAMP®已拧紧 |
    | 连接失败 | 检查连接部分是否有污垢或腐蚀,清洁后重新连接 |

    总结和推荐


    WAGO 739-109 接线端子板凭借其优秀的电气特性和机械结构,在众多应用场景中表现优异。它不仅具备高效、可靠的连接能力,还提供了灵活多样的配置选择。因此,对于需要高质量电气连接的应用场合,强烈推荐使用WAGO 739-109接线端子板。
    请注意,上述内容是基于给定的数据表整理而成的技术手册摘要。如需进一步详细了解产品特性和具体应用案例,请参考WAGO官方文档或联系技术支持。

739-109参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

739-109厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

739-109数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 739-109 739-109数据手册

739-109封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 21.0686
库存: 25000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 526.71
