231-105/026-000

产品分类:
厂牌: WAGO
产品描述: Conn Terminal Block F 5 POS 5mm ST Cable Mount 16A Box
供应商型号: Q-231-105/026-000
供应商: 云汉优选
标准整包数: 100

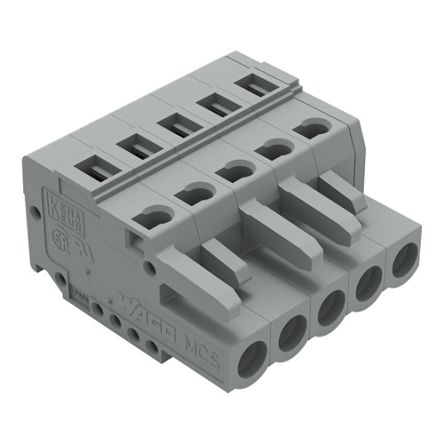

WAGO  231-105/026-000

231-105/026-000概述


    产品简介


    MCS MIDI连接系统是一款多功能电子元器件,主要用于工厂电线连接。它包括垂直和水平操作的CAGE CLAMP®接线技术,适用于多种导体类型。这款连接器可以方便地进行预组装和现场接线,具备高度的通用性和可靠性。

    技术参数


    | 参数类别 | 规格 |

    | 材料 | 绝缘材料:聚酰胺66 (PA 66)
    接触弹簧材料:铬镍不锈钢 (CrNi)
    接触材料:铜合金
    接触电镀:锡镀层 |
    | 工作温度 | -60°C 至 +85°C |
    | 连接技术 | CAGE CLAMP®垂直和水平操作 |
    | 导体尺寸 | 实心导体:0.08 ... 2.5 mm²
    细绞线:0.08 ... 2.5 mm²
    带绝缘套管:0.25 ... 1.5 mm²
    带非绝缘套管:0.25 ... 2.5 mm² |
    | 剥线长度 | 8 ... 9 mm (0.31 ... 0.35 in) |
    | 评级(IEC/EN 60664-1) | 过电压类别:III (垂直), II (水平)
    污染等级:3 (垂直), 2 (水平)
    额定电压:320 V (垂直), 630 V (水平)
    额定冲击电压:4 kV |
    | 评级(UL/CSA) | 使用组:B, C, D
    额定电压:300 V
    额定电流:15 A (UL), 15 A (CSA) |
    | 其他 | 可提供金镀或部分金镀接触表面 |

    产品特点和优势


    - 通用连接:适用于所有类型的导体,无需额外工具即可实现快速连接。
    - 易于预装配和接线:支持垂直和水平方向的CAGE CLAMP®操作,方便电缆预装配及现场接线。
    - 集成测试端口:具备测试插头适配器和测试插头,便于现场测试和维护。
    - 环保设计:符合UL 94 V0阻燃标准,确保在高温环境下安全可靠。

    应用案例和使用建议


    应用案例
    MCS MIDI连接器广泛应用于工厂自动化控制系统中,例如在机器人的电源连接和信号传输中。此外,在电力分配系统中也有广泛应用,如配电柜中的连接器。
    使用建议
    1. 选择合适的导体尺寸:根据实际需求选择合适的导体尺寸,确保连接可靠。
    2. 正确剥线长度:按照手册中的指导进行剥线,确保剥线长度在8至9毫米之间,避免损伤导体。
    3. 正确的安装顺序:确保连接器安装时导线已经正确插入并紧固到位,避免松动。

    兼容性和支持


    - 兼容性:MCS MIDI连接器可与其他品牌的标准配件兼容,例如标记附件、操作工具、直接标记、组合式跳线条等。
    - 支持和服务:WAGO公司提供详细的在线文档和技术支持,可在官方网站www.wago.com上找到更多相关信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导体无法完全插入连接器 | 检查导体尺寸是否符合规格要求;调整剥线长度,确保导体裸露部分足够长。 |
    | 接触不良 | 确保导线正确插入连接器,并使用适当的工具将导线压紧。 |
    | 不能正确地通过测试 | 检查测试插头适配器和测试插头是否正确连接;检查测试设置是否正常。 |

    总结和推荐


    MCS MIDI连接器是一款设计精良、功能强大的电子元器件,具有广泛的适用范围和良好的可靠性。无论是工业控制还是电力分配系统,它都能提供稳定的连接和高效的解决方案。强烈推荐在需要高可靠性的连接场合使用此产品。

231-105/026-000参数

参数
安装方式 导线安装
零件状态 在售

231-105/026-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-105/026-000数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 231-105/026-000 231-105/026-000数据手册

231-105/026-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 12.142
200+ ¥ 11.675
库存: 200000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1214.2
