756-1306/060-010

产品分类: 其他线缆
厂牌: WAGO
产品描述:
供应商型号: Q-756-1306/060-010
供应商: WAGO
标准整包数: 1
WAGO 其他线缆 756-1306/060-010

756-1306/060-010概述

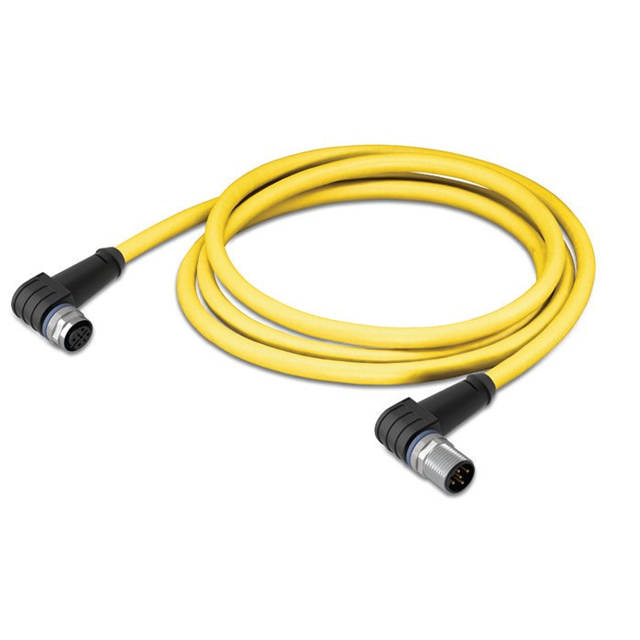

    WAGO M12 System Bus Cable 756-1306/060-010 技术手册解析

    1. 产品简介


    WAGO M12系统总线电缆(型号:756-1306/060-010)是一种高品质的连接解决方案,广泛应用于工业自动化领域。该电缆采用M12连接器设计,具备5个引脚,提供良好的抗干扰性能,确保信号传输的稳定性。适用于各种恶劣环境,如工厂自动化、机器人技术和工业控制系统等。

    2. 技术参数


    以下是该电缆的主要技术参数:
    - 连接方式:M12插座-M12插头
    - 引脚数:5个
    - 弯曲半径:最小弯曲半径为电缆直径的5倍
    - 电缆长度:1米
    - 工作电压:60V
    - 额定电流:4A
    - 额定浪涌电压:1.5kV(符合IEC 61076-2-101标准)
    - 接触电阻:≤10MΩ
    - 绝缘电阻:≥5000MΩ
    - 导体电阻:≤145Ω/km
    - 屏蔽:铝箔和镀锡铜编织屏蔽,光覆盖率达65%
    - 环境温度:工作温度范围为-25°C至60°C
    - 防护等级:IP67
    - 污染等级:3/2(符合IEC 60664-1标准)

    3. 产品特点和优势


    - 高可靠性:采用M12标准连接器,具备优良的机械强度和电气性能。
    - 抗环境影响:耐油、耐化学物质、耐紫外线辐射,且具有良好的微生物抵抗能力。
    - 灵活耐用:具有较高的弯曲半径,适应各种复杂安装环境。
    - 防护等级:达到IP67防护等级,可在多种恶劣环境中稳定运行。
    - 高屏蔽效果:采用铝箔和镀锡铜编织双层屏蔽结构,有效降低电磁干扰。

    4. 应用案例和使用建议


    该电缆广泛应用于各类工业自动化场景,如机器人控制、传感器网络、现场总线通信等。具体使用时应注意以下几点:
    - 在高振动环境中使用时,确保连接器稳固安装,避免松动。
    - 定期检查电缆及连接器,确保其清洁无尘,以维持最佳电气性能。
    - 避免长时间暴露在极端高温或低温环境下,以防止电缆材料老化或变形。

    5. 兼容性和支持


    该电缆与WAGO品牌的其他电子元件高度兼容,能够轻松集成到现有的工业自动化系统中。厂商提供了详尽的技术支持和售后服务,以确保用户获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:如何确保电缆连接稳固?
    解决方案:定期检查连接器是否紧固,使用适当的扭矩工具进行安装。
    - 问题2:如何判断电缆是否损坏?
    解决方案:使用万用表测量电缆的绝缘电阻和接触电阻,如发现异常则更换新的电缆。
    - 问题3:如何正确选择弯曲半径?
    解决方案:确保弯曲半径至少为电缆直径的5倍,以延长电缆使用寿命。

    7. 总结和推荐


    WAGO M12系统总线电缆756-1306/060-010是一款性能优异、可靠性高的连接解决方案。它不仅具备出色的电气和机械特性,还拥有广泛的适用性和长久的使用寿命。强烈推荐在工业自动化项目中选用此款电缆,以确保系统的高效稳定运行。

756-1306/060-010参数

参数
零件状态 在售
包装方式 盒装

756-1306/060-010厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-1306/060-010数据手册

厂牌 PDF简要描述 下载
WAGO 其他线缆 WAGO 756-1306/060-010 756-1306/060-010数据手册
