770-895/011-000/080-000

厂牌: WAGO
产品描述:
供应商型号: Q-770-895/011-000/080-000
供应商: 期货订购
标准整包数: 50
WAGO 接线座- 接头/插头和插口 770-895/011-000/080-000

770-895/011-000/080-000概述


    产品简介

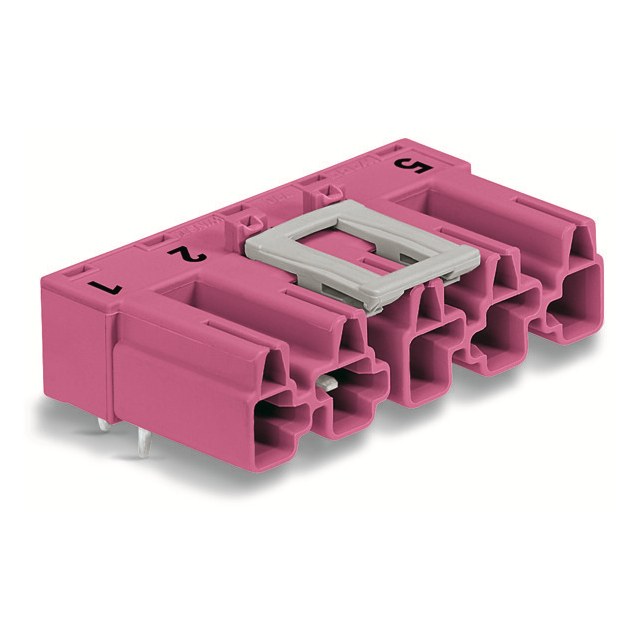

    本篇技术手册介绍的是WAGO公司的一款板对板连接器(Artikelnummer: 770-895/011-000/080-000),该连接器具备5个插针,采用弯角设计。这种连接器主要用于印刷电路板之间的连接,广泛应用于工业自动化、楼宇自动化以及各种电子设备中。

    技术参数


    以下是该连接器的主要技术规格及性能参数:
    - 电气数据:额定电压为400V,冲击电压等级为6kV,最大电流承载能力为25A。
    - 几何尺寸:间距为10mm,宽度为47mm,高度为18.1mm,深度为26mm,焊针长度为3.5mm。
    - 机械数据:锁扣力约为20至70N(依插针数而异),无锁扣连接时的分离力约为20至70N。
    - 环境条件:工作温度范围为-35°C至85°C。
    - 材料数据:隔离材料为PA66(聚酰胺66),接触材料为镀铜合金。
    - 保护等级:IP20防护等级。

    产品特点和优势


    该款连接器具备以下显著特点和优势:
    - 弯角设计:适合空间受限的应用场景。
    - 安全锁扣机制:确保连接稳定可靠,避免意外松脱。
    - 高性能材料:采用耐高温和高阻燃性的材料,保证长期稳定的电气性能。
    - 多层隔离:每个电位通过两个焊针实现连接,提高电气稳定性。

    应用案例和使用建议


    该连接器可广泛应用于多种电子设备中,例如工业控制设备、汽车电子系统、医疗设备等。在实际应用中,建议遵循以下几点使用建议:
    - 确保安装表面平整且无杂质,以保障良好的焊接效果。
    - 避免过度弯曲连接器,以防损坏锁扣机构。
    - 在选择连接器位置时,考虑到空间限制和电磁干扰的影响。

    兼容性和支持


    该连接器与同系列的配件具有良好的兼容性,如锁扣码可以使用Art-Nr.: 770-401的编码笔进行编码,同时可搭配Art-Nr.: 770-360的封盖使用。对于产品支持,用户可通过电话(+49 (571) 887-44222)或电子邮件(info.de@wago.com)联系制造商获取更多帮助。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,这里列举几个可能遇到的问题及其解决办法:
    - 问题:连接不稳定。
    解决方法:检查锁扣是否正确安装,确保焊针正确插入。
    - 问题:无法插入或拔出连接器。
    解决方法:确认插针没有弯曲,使用适当的力度进行操作。

    总结和推荐


    总体而言,这款WAGO弯角板对板连接器凭借其卓越的设计、可靠的性能和广泛的适用范围,在市场上表现出色。它适用于各类电子设备的连接需求,特别是在需要高可靠性、紧凑设计和高安全性的环境中。综上所述,该产品值得推荐给广大电子设备制造商和工程师们。

770-895/011-000/080-000参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

770-895/011-000/080-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

770-895/011-000/080-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 770-895/011-000/080-000 770-895/011-000/080-000数据手册

770-895/011-000/080-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
