首页  >  产品百科  >  736-107

736-107

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-736-107
供应商: WAGO
标准整包数: 49

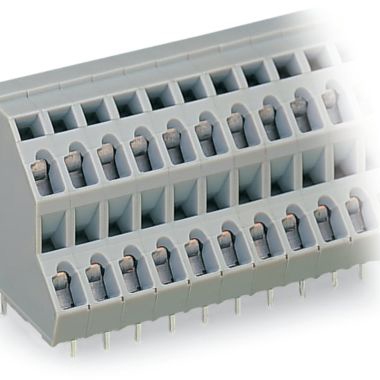

WAGO 接线板-线至板 736-107

736-107概述


    产品简介

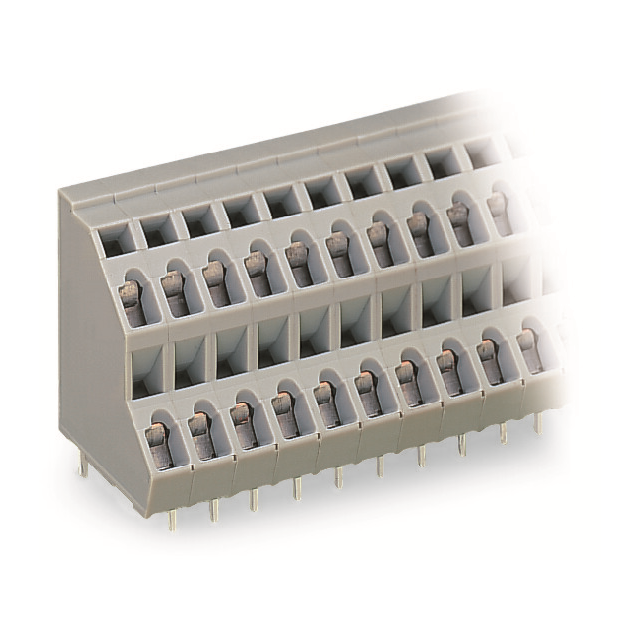

    WAGO公司生产的双层印刷电路板接线端子块(Item Number: 736-107)是一种适用于紧凑空间内多导线高效连接的高级组件。该产品采用双层高密度设计,可以实现2.5 mm²导线的安全可靠连接。每层拥有7个触点,共计14个连接点,使得它特别适合于需要密集布线的应用场合,如工业控制、自动化系统和楼宇自动化等领域。

    技术参数


    - 额定电压 (III / 3):250V
    - 额定冲击电压 (III / 3):4 kV
    - 额定电流:21A
    - 接线类型:适用固体导线0.08 mm²至2.5 mm²,细绞导线0.08 mm²至2.5 mm²,细绞导线带塑料套管0.25 mm²至1.5 mm²
    - 引脚间距:5 mm
    - 宽度:36 mm
    - 高度:30.5 mm
    - 重量:16.294 g
    - 安装孔直径:1.3 mm (+0.1)

    产品特点和优势


    这款双层印刷电路板接线端子块具备多项显著的优势:
    - 高密度设计:能够在一个紧凑的空间内提供大量的连接点,减少占用面积,适用于对空间要求较高的场合。
    - CAGE CLAMP® 连接技术:该技术提供了安全可靠的接线方式,确保即使在振动和温度变化条件下也能保持良好的电气连接。
    - 宽温度范围适应性:能在极端温度环境下稳定工作,适应广泛的工业环境。
    - 定制标记功能:便于识别每个连接层,提高系统的可维护性和安全性。

    应用案例和使用建议


    此接线端子块常用于工业控制系统和自动化设备中。例如,在一个自动化生产线中,为了保证信号传输的稳定性,可以在不同模块间使用这些端子进行高效的连接。对于实际应用,建议按照制造商提供的连接规范进行操作,以确保最佳性能和使用寿命。另外,为避免导线损坏,应合理选择合适的导线直径并遵循正确的压接工艺。

    兼容性和支持


    该产品支持多种设计软件,如TARGET PCB Design Software、EAGLE PCB Design Software 和 DesignSpark PCB。通过提供这些兼容性工具,制造商为设计师提供了便捷的设计流程。此外,WAGO公司还提供了全面的技术支持服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:接线端子安装时如何防止松动?
    - 解决方案:严格按照安装指南操作,使用适当的工具并确保连接牢固。

    - 问题:在极端温度下工作时,是否有特殊注意事项?
    - 解决方案:该产品设计适用于-60°C到+105°C的温度范围,但应检查具体应用中的温度条件,必要时采取额外保护措施。

    总结和推荐


    总体而言,WAGO公司的双层印刷电路板接线端子块(Item Number: 736-107)是一款高性能、高可靠性的电子元件。它在工业和自动化应用中表现优异,特别是在空间受限且需要大量接线的应用场合。考虑到其优越的连接技术和广泛的工作温度范围,强烈推荐在相关项目中选用这一产品。

736-107参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
包装方式 盒装

736-107厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

736-107数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 736-107 736-107数据手册

736-107封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
49+ ¥ 39.321
库存: 49000
起订量: 49 增量: 49
交货地:
最小起订量为:49
合计: ¥ 1926.72
直接购买
加入购物车
