739-156

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-739-156
供应商: 云汉优选
标准整包数: 35

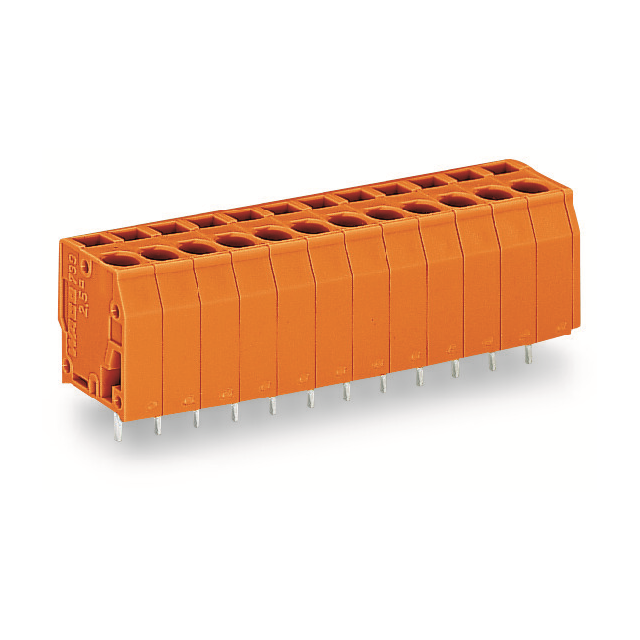

WAGO 接线板-线至板 739-156

739-156概述

    WAGO 739-156 PCB Terminal Block:详细技术手册解析

    产品简介


    WAGO 739-156是一款采用CAGE CLAMP®连接技术的PCB终端块,具有6个插针间隔为5.08毫米的接线位。该产品适用于电路板上不同信号和电源线路的连接需求,广泛应用于自动化控制系统、工业自动化、机械控制等领域。其紧凑的设计使其在空间有限的应用场合中表现出色。

    技术参数


    - 额定电压(III/3): 320V
    - 额定冲击电压(III/3): 4kV
    - 额定电流: 24A
    - UL认证额定电压(Use Group B/D): 300V
    - UL认证额定电流(Use Group B/D): 12A/10A
    - CSA认证额定电压(Use Group B/D): 300V
    - CSA认证额定电流(Use Group B/D): 12A/10A
    - 导体横截面积: 0.08 – 2.5mm² (28 – 14 AWG)
    - 引脚间距: 5.08mm (0.2英寸)
    - 宽度: 31.9mm (1.256英寸)
    - 高度: 19mm (0.748英寸)
    - 深度: 14.3mm (0.563英寸)

    产品特点和优势


    WAGO 739-156的主要特点包括CAGE CLAMP®连接技术,这种设计不仅提高了连接的可靠性,还简化了安装过程。此外,其支持细股导线及带套管导线,确保了广泛的适用范围。其紧凑的设计使得它特别适合于空间受限的电路板应用。

    应用案例和使用建议


    在自动化控制系统的应用场景中,这款PCB终端块能够有效地将各种信号和电源线路进行安全可靠的连接。由于其垂直导线进入方向,非常适合实现空间节约型定位和分组。对于需要高密度连接的应用,用户应考虑在布线时合理规划以充分利用这一特性。

    兼容性和支持


    WAGO 739-156与市场上多种常见的PCB设计标准兼容,易于集成到现有的电路板布局中。WAGO公司提供了详尽的技术文档和支持服务,确保客户能够顺利使用该产品,并及时解决可能出现的技术问题。

    常见问题与解决方案


    - 问题1: 如何正确选择合适的导线尺寸?
    - 解决方案: 查阅技术手册,根据规定的导线横截面积范围选择合适的导线。

    - 问题2: 在安装过程中如何确保可靠连接?
    - 解决方案: 按照手册提供的步骤操作,确保导线插入到位,并通过手动检查确认连接稳固。

    总结和推荐


    综上所述,WAGO 739-156以其卓越的连接技术和广泛的适用性,在众多PCB终端块产品中脱颖而出。特别是对于追求高可靠性和紧凑设计的应用场景,这款产品是理想的选择。鉴于其优秀的性能和厂家提供的支持服务,强烈推荐在相关工程项目中使用此款产品。

739-156参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

739-156厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

739-156数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 739-156 739-156数据手册

739-156封装设计

查看详情并下载
Symbol
Footprint
3D Model
