756-3102/040-020

产品分类: 其他线缆
厂牌: WAGO
产品描述:
供应商型号: Q-756-3102/040-020
供应商: WAGO
标准整包数: 1
WAGO 其他线缆 756-3102/040-020

756-3102/040-020概述

    电子元器件产品技术手册:WAGO电源供应电缆(型号756-3102/040-020)
    本文将详细介绍WAGO的一款电源供应电缆(型号756-3102/040-020)的产品特性和应用。此电缆广泛应用于各种工业自动化设备中,提供稳定可靠的电力传输解决方案。

    产品简介

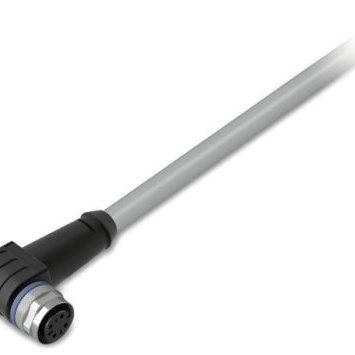

    产品类型:WAGO 756-3102/040-020是一款角度型电源供应电缆,总长度为2米。它的一端安装有M12插座,另一端则为自由导线。
    主要功能:这款电缆主要用于在工业环境中连接不同设备间的电源,能够承受严苛的工作条件,保证持续稳定的电力传输。
    应用领域:适合于各种工业自动化、机器人控制、机械设备以及需要移动电力传输的应用场景。

    技术参数


    - 连接类型:M12插座 - 自由端
    - 触点数:4个
    - 弯曲方向:相对于插头方向90度
    - 编码类型:A编码
    - 电缆长度:2米
    - 操作电压:250 VAC/DC
    - 额定电流:4安培
    - 峰值电压:2.5 kV
    - 接触电阻:10 MΩ
    - 绝缘电阻:1000 MΩ
    - 导体电阻:≤26 Ω/km
    - 最小弯曲半径:电缆直径的10倍
    - 耐弯折次数:4次
    - 适用拖链:是
    - 外护套直径:6 ... 6.4毫米
    - 电缆结构标识:Lif9YH-11YH 4x0.75 mm²
    - 导体设计:裸铜线(40根直径0.15毫米)
    - 绝缘材料:无卤素聚丙烯(PP9Y)
    - 外壳材质:TPU/TPU,黑色(约RAL 9005)
    - 紧固扭矩:1 Nm
    - 重量:9.999克
    - 颜色:灰色
    - 环境温度(工作时):移动状态 -30 ... +80°C,静止状态 -30 ... +80°C
    - 防护等级:IP67

    产品特点和优势


    1. 优异的机械性能:采用聚氨酯(PUR)外护套,具有良好的抗弯折性和拖链适应能力。
    2. 耐化学腐蚀性:对微生物、水解、油和化学品具有出色的抵抗能力,且具备防紫外线辐射功能。
    3. 高电气性能:峰值电压达到2.5 kV,确保了极高的电气安全性。
    4. 轻便耐用:外护套和导体设计兼顾了重量轻和高强度的特点。
    5. 环保友好:无卤素、无硅和无CFC材料,满足严格的环保要求。

    应用案例和使用建议


    应用案例:适用于工业自动化领域的各种设备,例如机器人手臂、机械设备控制面板以及可移动设备的电力传输系统。
    使用建议:
    - 在安装过程中要确保电缆不受过度弯折或拉伸。
    - 定期检查电缆表面及接头部位是否有损坏,以确保持续可靠运行。
    - 确保使用环境温度在产品规定的范围内。

    兼容性和支持


    - 兼容性:这款电源供应电缆与多种标准M12接口设备兼容,可以广泛应用于各种工业控制系统。
    - 技术支持:WAGO公司提供详尽的技术文档和在线咨询服务,帮助用户解决使用中可能遇到的各种问题。

    常见问题与解决方案


    - 问题:如何正确安装?
    - 解决方案:确保电缆一端牢固地插入M12插座,并且紧固螺栓达到规定扭矩。
    - 问题:出现电击穿现象怎么办?
    - 解决方案:检查连接点是否有氧化或松动的情况,必要时重新接线并确保所有接口牢固。

    总结和推荐


    通过以上详细分析可以看出,WAGO 756-3102/040-020不仅具有优良的机械和电气性能,而且能够在恶劣环境下长期稳定工作,特别适合应用于工业自动化设备中。如果您正在寻找一款稳定可靠的电源供应电缆,我们强烈推荐使用这款产品。

756-3102/040-020参数

参数
长*宽*高 200cm(长度)
零件状态 在售
包装方式 盒装

756-3102/040-020厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-3102/040-020数据手册

厂牌 PDF简要描述 下载
WAGO 其他线缆 WAGO 756-3102/040-020 756-3102/040-020数据手册

756-3102/040-020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 126.3385
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 126.33
直接购买
