870-504

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-870-504
供应商: WAGO
标准整包数: 50
WAGO 接线条和转动板 870-504

870-504概述

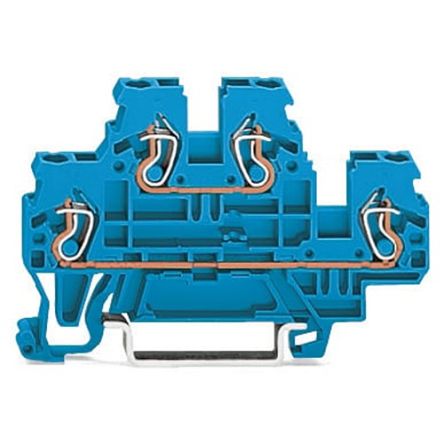

    WAGO 870-504 双层终端块技术手册

    产品简介


    WAGO 870-504 是一款双层终端块(Double-deck terminal block),专为接线系统设计,适用于工业控制、自动化系统及能源管理等领域的各种设备。这款终端块支持通过/通连接(Through/through terminal block),且符合 N/N 标准,适合于 Ex i 应用场景。该终端块可用于两种不同规格的 DIN 导轨:35 x 15 和 35 x 7.5,采用 WAGO 独有的 CAGE CLAMP® 连接技术,确保稳定的电气连接。

    技术参数


    - 额定电压(III / 3):500V
    - 额定冲击电压(III / 3):6kV
    - 额定电流:24A
    - 连接技术:CAGE CLAMP®
    - 适用导体材料:铜
    - 连接范围:
    - 固态导线:0.08 – 2.5 mm² 或 28 – 12 AWG
    - 细线导线:0.08 – 4 mm² 或 28 – 12 AWG
    - 剥线长度:6 – 7 mm 或 0.24 – 0.28 英寸
    - 层数:2 层
    - 连接点总数:4 个
    - 电位数:2 个
    - 布线方式:前向布线(Front-entry wiring)
    - 外形尺寸:
    - 宽度:5 mm 或 0.197 英寸
    - 高度:40 mm 或 1.575 英寸
    - 深度:70 mm 或 2.756 英寸
    - 重量:9.873 克
    - 颜色:蓝色
    - 制造地:德国
    - 认证证书:
    - DEKRA Certification B.V.
    - American Bureau of Shipping (ABS)
    - Bureau Veritas S.A.
    - Lloyd's Register

    产品特点和优势


    WAGO 870-504 双层终端块具有以下显著特点和优势:
    1. CAGE CLAMP® 连接技术:提供高可靠性,保证良好的电气接触。
    2. 多功能兼容性:支持多种规格的铜导线,适用于不同的应用场景。
    3. 高过电压防护能力:额定冲击电压高达 6kV,适合恶劣的电气环境。
    4. 易于安装和维护:模块化设计,方便现场安装和后期维护。

    应用案例和使用建议


    WAGO 870-504 主要应用于工业控制系统、自动化设备及配电箱等领域。例如,在工业控制系统中,该终端块可用于连接传感器、执行器和其他外围设备。此外,在楼宇自动化系统中,它也可以用于连接各种电气设备。
    使用建议:
    1. 在进行接线时,请确保剥线长度准确,以避免接触不良。
    2. 对于不同类型的导线,选择合适的连接工具,如 WAGO 的操作工具系列。
    3. 安装时请参考制造商提供的安装指南,确保正确安装。

    兼容性和支持


    WAGO 870-504 具备广泛的兼容性,可与其他多种型号的 WAGO 终端块及组件配合使用。此外,WAGO 提供全面的技术支持和售后服务,包括详细的用户手册、在线帮助文档和技术支持热线,以便客户在使用过程中获得必要的指导和支持。

    常见问题与解决方案


    1. 问题:连接不稳定或出现接触不良。
    解决方案:确保导线正确插入并使用适当的工具紧固。检查导线的剥线长度是否合适。

    2. 问题:安装位置不正确导致短路。
    解决方案:仔细阅读安装指南,按照正确的步骤安装,确保终端块位于适当的位置。

    总结和推荐


    WAGO 870-504 双层终端块是一款高性能、高可靠性的电子元器件,特别适合于工业自动化和控制系统领域。其 CAGE CLAMP® 连接技术、广泛的应用范围以及可靠的电气特性使其在市场上具备极强的竞争力。总体而言,这款产品值得高度推荐,无论是对于新项目还是现有系统的升级都是一个理想的选择。
    如需进一步了解详细信息或购买,请访问 [WAGO 官方网站](http://www.wago.com/870-504)。

870-504参数

参数
零件状态 在售
包装方式 盒装

870-504厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

870-504数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 870-504 870-504数据手册

870-504封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 18.7011
库存: 50000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 935.05
直接购买
加入购物车
