756-5402/030-010

产品分类: 圆形线缆
厂牌: WAGO
产品描述:
供应商型号: Q-BN-756-5402/030-010
供应商: 期货订购
标准整包数: 1

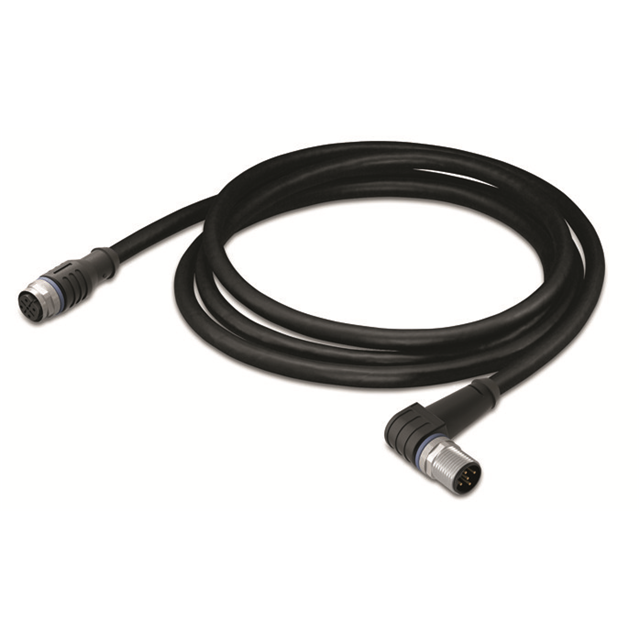

WAGO 圆形线缆 756-5402/030-010

756-5402/030-010概述


    产品简介


    本产品为一款由WAGO公司生产的传感器/执行器电缆,型号为756-5402/030-010。它采用聚氨酯(OPUR)材料制成,不含卤素,适用于拖链环境。此电缆具有良好的抗微生物、抗水解、抗油和抗化学品及紫外线辐射的能力。同时,其外壳材料同样采用聚氨酯(PUR),具备良好的机械性能和耐环境性。主要用于工业自动化设备中的传感器与执行器之间的信号传输。

    技术参数


    | 参数类型 | 参数值 |

    | 连接类型 | M12插座-M12插头 |
    | 极数 | 3极 |
    | 电线安装方向(1) | 0° |
    | 电线安装方向(2) | 90° |
    | 插针编码(1) | A编码 |
    | 插针编码(2) | A编码 |
    | 电缆长度 | 1米 |
    | 额定工作电压 | AC/DC 250V |
    | 工作电流 | 4A |
    | 额定浪涌电压 | 2.5kV |
    | 弯曲周期 | 2次 |
    | 拖链适用性 | 是 |
    | 电缆外径 | 4.1...4.5mm |
    | 外套材料 | 聚氨酯(OPUR),符合DIN VDE 0472 Part 815标准;阻燃等级符合IEC 332-2标准;自熄性 |
    | 卤素含量 | 无卤素 |
    | 环境温度(运动时) | -25°C至+90°C |
    | 环境温度(静止时) | -50°C至+90°C |
    | 防护等级 | IP67 |
    | 污染等级 | 3级(符合VDE 0110标准) |
    | 材料 | 接触材料:CuSn
    接触镀层:CuNi/Au |
    | 紧固扭矩 | 1Nm |
    | 重量 | 45.4g |

    产品特点和优势


    这款传感器/执行器电缆的最大优势在于其出色的耐用性和广泛的适用范围。首先,其采用的聚氨酯材料能够有效抵御多种恶劣环境因素,如微生物、水解、油脂、化学品和紫外线辐射,确保电缆在各种复杂条件下稳定运行。其次,其弯曲周期高达2次,说明电缆柔韧性良好,适用于频繁移动的应用场合。此外,它还通过了IP67防护等级认证,能够在灰尘侵入和短时间浸水的情况下保持正常工作。最后,无卤素设计使其更加环保,符合现代绿色生产的要求。

    应用案例和使用建议


    该传感器/执行器电缆广泛应用于工业自动化系统中,特别是需要频繁移动或处于恶劣环境条件下的应用场合,例如机器人生产线、智能工厂等。为了确保最佳性能,在使用过程中应注意以下几点:
    1. 在安装电缆时,请务必遵循制造商提供的安装指南,避免过度拉伸或扭曲电缆,以免损坏内部导体。
    2. 定期检查电缆的磨损情况,并根据实际情况及时更换,以确保系统稳定运行。
    3. 在连接设备之前,请确认所有接口均已正确安装,并且电缆未受损伤,以防电气故障的发生。
    4. 当安装在拖链环境中时,要定期对拖链进行清洁和润滑,以防止积尘和摩擦导致电缆损坏。

    兼容性和支持


    该电缆可以与符合M12标准的传感器和执行器设备无缝对接,保证了广泛的互操作性。WAGO公司为其提供了详尽的技术文档和支持服务,用户可以通过电话或电子邮件随时获取技术支持和售后服务,使您能够轻松应对各种使用场景。

    常见问题与解决方案


    以下是几个常见的用户疑问及解决方法:
    1. 问:如何判断电缆是否受损?
    答:仔细观察电缆的外观是否有明显的划痕、裂纹或其他物理损伤,如果发现任何异常情况,应及时更换新的电缆。
    2. 问:如何测试电缆的绝缘电阻?
    答:可以使用兆欧表测量电缆两极间的绝缘电阻,通常在干燥条件下,其数值应大于50MΩ。若低于此值,则表示电缆可能已损坏,需更换新电缆。
    3. 问:电缆的工作电流能否超过额定值?
    答:绝对不能!一旦超过规定的最大工作电流(4A),将可能导致电缆过热甚至烧毁,缩短使用寿命,严重时还会引发安全事故。请严格遵守额定电流限制。

    总结和推荐


    综上所述,这款WAGO传感器/执行器电缆凭借其出色的耐久性、优良的电气性能和广泛的适用范围,无疑将成为工业自动化领域的理想选择。无论是对于追求高效稳定运行的制造企业还是需要精密控制的科研机构,它都是不可或缺的重要组成部分。强烈推荐在需要高可靠性和长寿命电缆的应用场景中使用。

756-5402/030-010参数

参数
3.28' (1.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

756-5402/030-010厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-5402/030-010数据手册

厂牌 PDF简要描述 下载
WAGO 圆形线缆 WAGO 756-5402/030-010 756-5402/030-010数据手册
