756-5202/030-020

产品分类: 圆形线缆
厂牌: WAGO
产品描述:
供应商型号: Q-BN-756-5202/030-020
供应商: 期货订购
标准整包数: 1

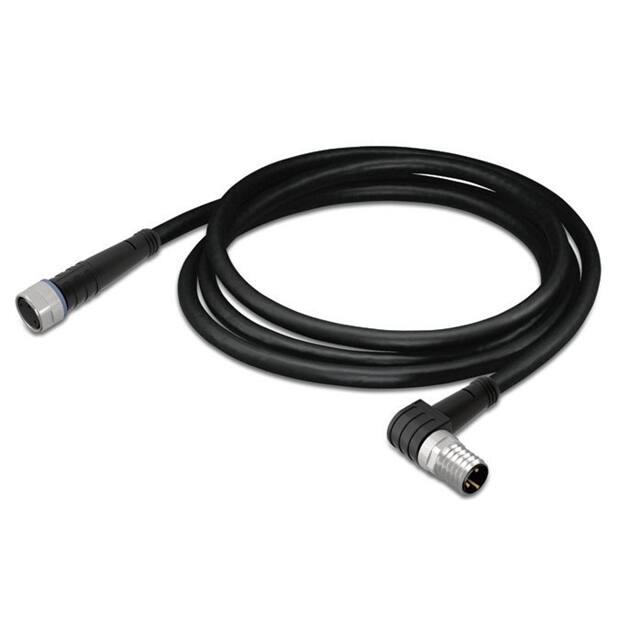

WAGO 圆形线缆 756-5202/030-020

756-5202/030-020概述

    WAGO Sensor/Actuator Cable 756-5202/030-020 技术手册解析

    1. 产品简介


    WAGO公司的传感器/执行器电缆756-5202/030-020是一款专门用于工业自动化领域的高性能电缆。该电缆主要用于连接传感器和执行器设备,具有出色的耐久性和可靠性。产品的主要功能是实现信号传输,适应各种恶劣环境。适用范围广泛,特别适用于需要高频率、长寿命连接的工业控制系统中。

    2. 技术参数


    - 连接类型: M8插座到M8插头
    - 极数: 3极
    - 导线角度: 插座0°,插头90°
    - 电缆长度: 2米
    - 工作电压: 交流/直流60V
    - 工作电流: 4安培
    - 额定浪涌电压: 1.5千伏
    - 弯曲次数: 2次
    - 是否适合拖链: 是
    - 电缆直径: 3.9至4.3毫米
    - 护套材料: 聚氨酯(OPUR),无卤素,符合DIN VDE 0472 Part 815标准,符合IEC 332-2标准,防火,自熄
    - 防护等级: IP67
    - 环境温度:
    - 运行中:移动时-25°C至+90°C,静止时-50°C至+90°C
    - 污染程度: 3级(根据VDE 0110)
    - 火载量: 1.498兆焦耳
    - 国家产地: 德国
    - 全球贸易项目编号 (GTIN): 4044918974608

    3. 产品特点和优势


    - 优异的机械性能:该电缆具有较高的弯曲次数,特别适合在拖链环境中使用,确保长时间运行的稳定性。
    - 出色的电气特性:最大工作电流可达4安培,支持AC/DC 60V的工作电压,满足多种应用场景的需求。
    - 卓越的环境适应性:该电缆采用无卤素材料制成,能够承受极端的温度变化(-25°C到+90°C)并具备良好的防尘防水性能(IP67防护等级)。
    - 良好的化学稳定性:能抵抗微生物、水解、油类和化学品以及紫外线辐射,延长使用寿命。

    4. 应用案例和使用建议


    - 应用案例:该传感器/执行器电缆常用于工业自动化控制系统中,如自动化生产线上传感器和执行器之间的信号传输。典型的应用包括包装机、搬运系统和机器人控制等。
    - 使用建议:
    - 确保安装时电缆不受到过度拉伸或扭曲,以免影响其性能。
    - 定期检查电缆的弯曲次数,以保证长期稳定运行。
    - 在严苛环境下使用时,注意防护措施,防止电缆因高温、化学腐蚀等损坏。

    5. 兼容性和支持


    - 兼容性:该电缆专为M8接口设计,可与同系列的M8插头和插座配套使用,与市面上常见的传感器和执行器相兼容。
    - 支持与维护:厂商提供详细的技术手册和安装指南,用户可根据需要下载使用。同时,制造商还提供在线咨询服务,解答用户的疑问和技术支持。

    6. 常见问题与解决方案


    - 问题1:如何正确选择和使用传感器/执行器电缆?
    - 解决方法:参考技术手册中的应用案例,根据实际需求选择合适长度和规格的电缆。确保正确的安装方向和角度,避免过度弯曲和扭曲。
    - 问题2:如何延长传感器/执行器电缆的使用寿命?
    - 解决方法:定期检查电缆状态,保持适当的弯曲次数;使用合适的安装工具,避免物理损伤;在极端环境下采取必要的防护措施。

    7. 总结和推荐


    WAGO传感器/执行器电缆756-5202/030-020凭借其优良的机械性能和电气特性,在工业自动化领域展现出卓越的性能和广泛的适用性。无论是频繁运动的拖链环境还是要求严格的工业控制场景,它都能提供可靠的连接解决方案。综上所述,强烈推荐该产品作为工业自动化系统的首选连接组件。

756-5202/030-020参数

参数
6.56' (2.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

756-5202/030-020厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-5202/030-020数据手册

厂牌 PDF简要描述 下载
WAGO 圆形线缆 WAGO 756-5202/030-020 756-5202/030-020数据手册
