221-515

产品分类: 端子 - 配件
厂牌: WAGO

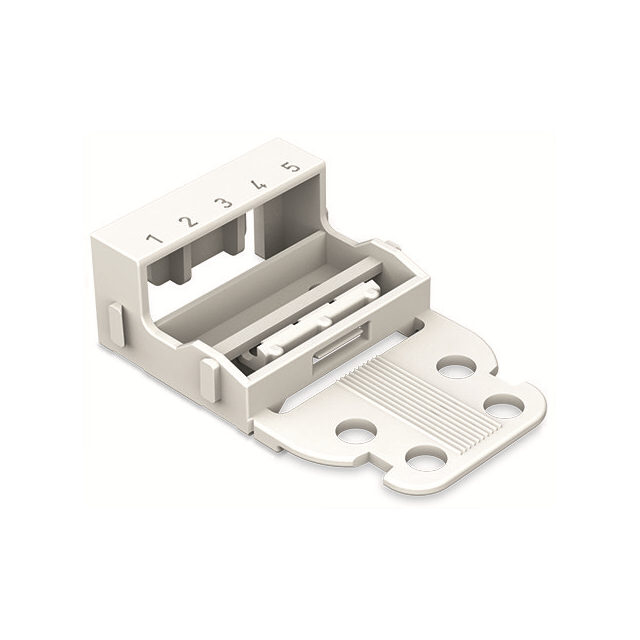

产品描述: Mounting carrier, for 5-Conductor Terminal Blocks, 221 Series - 4 mm2, with snap-in mounting foot for horizontal mounting
供应商型号: Q-221-515
供应商: 云汉优选
标准整包数: 10
WAGO 端子 - 配件 221-515

221-515概述

    电子元器件技术手册解析:WAGO 221-515
    本文将详细解析WAGO公司生产的电子元器件——型号为221-515的产品。我们将涵盖该产品的基本介绍、技术参数、特点与优势、应用场景及建议、兼容性和支持、常见问题与解决方案,并最终提供一个综合评估和推荐意见。

    产品简介


    产品类型:本产品属于连接器类,主要用于电力系统中的终端连接。
    主要功能:WAGO 221-515是一种适用于5导线端子块的安装底座,专门设计用于垂直安装,通过卡扣式固定方式增加稳定性。它适用于工业控制和配电系统的连接,确保电气连接的安全和可靠。
    应用领域:该产品广泛应用于工业自动化、建筑自动化、能源管理和控制系统等领域,特别是在需要可靠电气连接的场合。

    技术参数


    | 参数名称 | 规格值 |

    | 宽度 | 35 mm / 1.378 英寸 |
    | 高度 | 21.4 mm / 0.843 英寸 |
    | 从表面高度 | 16.9 mm / 0.665 英寸 |
    | 深度 | 52.8 mm / 2.079 英寸 |
    | 材料 | 聚酰胺 66(PA 66) |
    | 颜色 | 白色 |
    | 可燃性等级(UL94) | V0 |
    | 火灾负荷 | 0.146 MJ |
    | 重量 | 4.95 g |
    | 产地 | 中国 |

    产品特点和优势


    - 安全性高:采用聚酰胺 66(PA 66)作为绝缘材料,具有优良的耐热性和阻燃性,符合UL94 V0标准。
    - 安装方便:通过卡扣式安装方式,确保稳定且快速的安装过程。
    - 广泛应用:适应于多种工业应用场景,特别适合需要可靠电气连接的场合。
    - 设计紧凑:外形尺寸适中,占用空间小,适合各种安装需求。

    应用案例和使用建议


    WAGO 221-515的主要应用场景包括工业自动化、楼宇自动化和能源管理系统的配电柜内。在这些应用场景中,它常用于连接多个终端设备,保证电路连接的安全性和可靠性。使用时应注意以下几点:
    - 安装位置选择:确保安装位置通风良好,避免因过热导致的故障。
    - 导线连接检查:定期检查连接点,确保导线紧固无松动。
    - 环境适应性:在不同温度和湿度条件下测试产品的性能,确保其稳定运行。

    兼容性和支持


    WAGO 221-515可与多种5导线端子块兼容,适用于标准工业应用。制造商WAGO提供详尽的技术支持和售后服务,包括产品文档、CAD文件下载以及在线技术支持。

    常见问题与解决方案


    1. 安装不稳定:
    - 解决方案:确认安装面平整,重新安装以确保卡扣完全卡入。

    2. 接线松动:
    - 解决方案:检查接线螺丝是否拧紧,必要时重新连接并拧紧螺丝。
    3. 过热问题:
    - 解决方案:确保安装位置通风良好,必要时可采取散热措施。

    总结和推荐


    WAGO 221-515是一款性能优异、安全可靠的电子元器件,尤其适用于工业自动化和配电系统。其易于安装、高度安全的特点使其成为众多应用场景的理想选择。我们强烈推荐这一产品,尤其是在对可靠性有严格要求的环境中。
    希望本文的解析能够帮助您更好地了解和使用WAGO 221-515。如果您有任何疑问或需要更多技术支持,请联系WAGO公司的客户服务团队。

221-515参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

221-515厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

221-515数据手册

厂牌 PDF简要描述 下载
WAGO 端子 - 配件 WAGO 221-515 221-515数据手册

221-515封装设计

查看详情并下载
Symbol
Footprint
3D Model
