首页  >  产品百科  >  745-302

745-302

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Conn Terminal Strip 2 POS 7.5mm Solder Thru-Hole 30A Box
供应商型号: Q-745-302
供应商: 云汉优选
标准整包数: 128

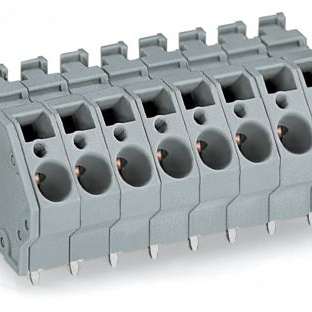

WAGO 接线板-线至板 745-302

745-302概述

    电子元器件技术手册解析:745系列终端条

    1. 产品简介


    本手册详细介绍了745系列终端条,一种用于电气连接的关键组件。该系列产品广泛应用于各类电路板设计中,主要用于连接导线、接线端子和控制电路。每个终端条通常由多个导电部分组成,每个部分可安装一个或多个导线。此外,该系列产品包括无固定法兰和带固定法兰两种类型,以适应不同的安装需求。

    2. 技术参数


    - 导线截面积:0.2 – 16 mm² / AWG 24 – 6
    - 额定电压:250 V/4 kV/3 300 V, 630 V/8 kV/3 300 V, 1000 V/12 kV/3 600 V
    - 电流容量:30 A – 76 A
    - 端子间距:7.5 mm / 0.295 in, 10 mm / 0.394 in, 15 mm / 0.591 in, 20 mm / 0.787 in
    - 孔径直径:1.8 mm ± 0.1 mm (7.5 mm 和 10 mm间距), 2.2 mm ± 0.1 mm (15 mm 和 20 mm间距)
    - 长度计算公式:L = (No. of poles – 1) x pin spacing + 7.5 mm (无固定法兰) 或 L + 1.6 mm (无固定法兰)

    3. 产品特点和优势


    - 多样化的选择:745系列提供了多种不同规格的产品,包括不同的端子间距、颜色和数量,可以满足各种应用场景的需求。
    - 优异的电气性能:具有较高的电流承载能力和较宽的工作电压范围,适用于多种工业和商业场合。
    - 易于安装和维护:提供无固定法兰和带固定法兰两种选项,便于在不同类型的印刷电路板上进行安装。同时,标准化的孔径直径简化了装配过程,提高了生产效率。

    4. 应用案例和使用建议


    - 应用案例:适用于工业自动化系统、建筑自动化系统、电力传输系统等多个领域。
    - 使用建议:
    - 在选择适合的型号时,应根据实际应用场景考虑所需的端子间距、电流容量及工作电压。
    - 在装配过程中确保正确的安装方法,特别是对于带有固定法兰的型号,要确保其牢固固定,避免松动导致的安全隐患。

    5. 兼容性和支持


    - 兼容性:745系列终端条支持与其他标准电气连接件和设备的兼容性。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,包括安装指南、维护手册等资源,用户可以根据需要联系厂家获取进一步的帮助。

    6. 常见问题与解决方案


    - 问题1:安装时如何确定正确的孔径?
    - 解决方案:参照手册中的孔径尺寸表,并根据具体型号选择合适的规格。
    - 问题2:端子间距过大导致无法紧密贴合怎么办?
    - 解决方案:更换合适间距的终端条,或者在两端使用合适的端盖进行填补。

    7. 总结和推荐


    综上所述,745系列终端条凭借其丰富的规格选项、出色的电气性能和简便的安装方式,成为众多应用场景的理想选择。无论是对于初次使用者还是有经验的专业工程师,该系列都能提供可靠的支持。因此,我强烈推荐该系列产品在相关项目中使用。

745-302参数

参数
长*宽*高 16.6mm(长度)*29.1mm(高度)
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

745-302厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

745-302数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 745-302 745-302数据手册

745-302封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
128+ ¥ 13.056
库存: 384
起订量: 128 增量: 128
交货地:
最小起订量为:128
合计: ¥ 1671.16
直接购买
加入购物车
