2624-3111

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-BN-2624-3111
供应商: 期货订购
标准整包数: 1

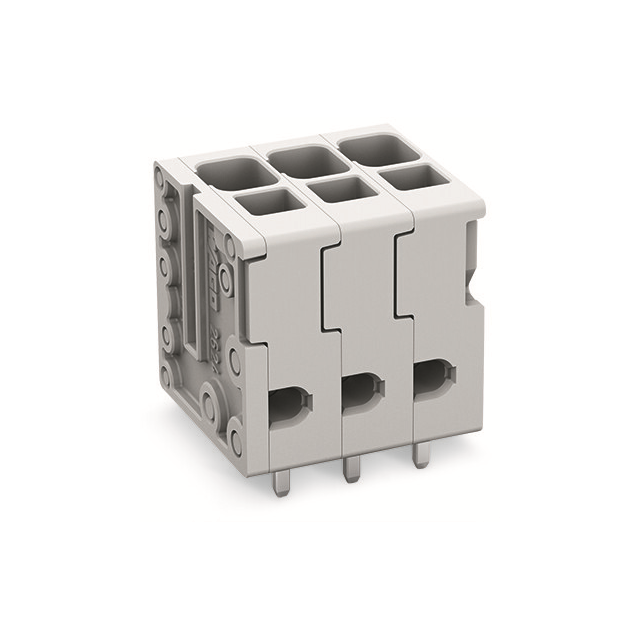

WAGO 接线条和转动板 2624-3111

2624-3111概述

    电子元器件产品技术手册:PCB终端块(型号:2624-3111)
    本文档旨在详细介绍一款型号为2624-3111的PCB终端块的技术参数、产品特点、应用案例及维护信息,帮助用户更好地理解和应用此产品。

    1. 产品简介


    该型号2624-3111是来自WAGO公司的PCB终端块。它采用Push-in CAGE CLAMP®连接技术,能够用于固态导线和带套管的细绞线的压入式终止。特别适用于控制面板内部通过与导线平行的方式进行接线。并且具备测试方便的功能,可以在平行和垂直于导线进入方向进行测试。

    2. 技术参数


    | 参数项目 | 具体数值 |

    | 额定电压 (III / 3) | 320V |
    | 额定脉冲电压 (III / 3) | 4 kV |
    | 额定电流 (III / 2) | 41A |
    | 连接技术 | Push-in CAGE CLAMP® |
    | 导线截面范围 | 0.2 ... 6 mm² / 24 ... 10 AWG |
    | 端子间距 | 5 mm (0.197 英寸) |
    | 导线入口角度 | 90° |
    | 极数 | 11 |

    3. 产品特点和优势


    - 易于安装:采用Push-in CAGE CLAMP®技术,可实现无工具快速连接。
    - 测试便捷:允许在多种角度进行测试,提高了系统的可维护性。
    - 广泛适用性:适用于多种电路和控制系统的设计中,特别是对空间要求严格的场合。

    4. 应用案例和使用建议


    这款终端块适合应用于各种需要高密度接线的场合,如控制柜内部走线等。由于它能承受高达4kV的冲击电压和41A的大电流,非常适合高压、大电流的应用场景。同时,建议在选择合适的导线时考虑其截面积与压接工具的匹配性以确保最佳效果。

    5. 兼容性和支持


    WAGO公司提供了一系列配套产品,例如用于不同规格导线的金属套管,这些套管可以保证导线的可靠固定。此外,对于设计软件的支持也非常全面,包括TARGET、EAGLE和DesignSpark等多个版本的PCB设计软件。

    6. 常见问题与解决方案


    - 问题:压接后导线脱落。
    - 解决方法:确认是否使用了正确的工具并按照正确步骤操作;检查是否有足够的剥离长度。
    - 问题:终端块在高温环境中工作不稳定。
    - 解决方法:确认终端块的工作温度范围符合实际使用环境需求。

    7. 总结和推荐


    总体来看,WAGO的2624-3111型PCB终端块以其独特的连接技术和广泛的应用场景在市场上具有很强的竞争优势。考虑到其优良的电气性能、便捷的操作和丰富的兼容性,强烈推荐给需要高可靠性电气连接解决方案的专业人士使用。

2624-3111参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

2624-3111厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2624-3111数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 2624-3111 2624-3111数据手册

2624-3111封装设计

查看详情并下载
Symbol
Footprint
3D Model
