2086-1204/700-000/997-605

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: 3817195
供应商: 海外现货
标准整包数: 1
WAGO 接线板-线至板 2086-1204/700-000/997-605

2086-1204/700-000/997-605概述


    产品简介

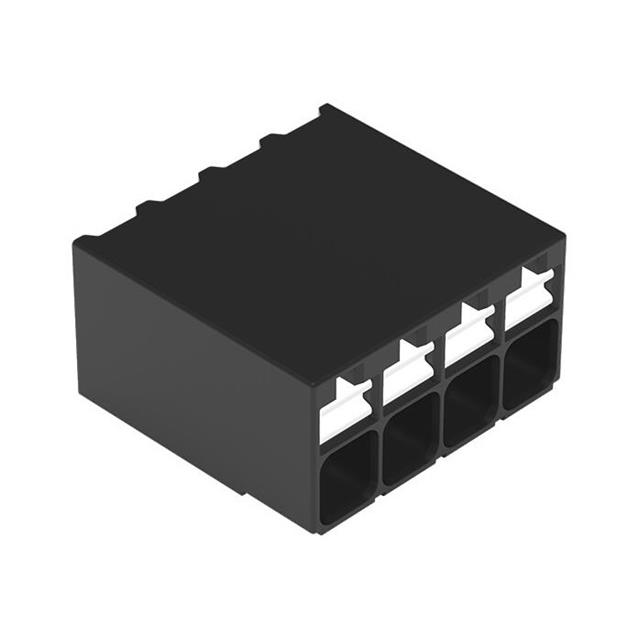

    产品名称:WAGO SMD PCB终端块,带按钮式操作
    产品类型:该产品是一款4极SMD(表面贴装技术)和THR(通孔焊接)版本的PCB(印刷电路板)终端块,适用于设备连接和面板馈送应用。
    主要功能:该终端块支持推入式接线,可实现单个固体导线或细绞合导线(配备绝缘或非绝缘套管)的可靠连接。该产品特别适合紧凑型设备连接和空间受限的应用场景。
    应用领域:适用于设备连接、面板馈送及任何需要高度集成和节省空间的应用场合,如工业控制设备、智能家居系统和自动化设备。

    技术参数


    - 额定电压(III/3):160V
    - 额定浪涌电压(III/3):2.5 kV
    - 额定电流:17.5 A
    - 适配导线尺寸(固体和细绞合):0.14 mm² 到 1.5 mm²(24 AWG到16 AWG)
    - 推入导线长度:8 mm到9 mm
    - 端子间距:3.5 mm
    - 颜色:黑色
    - 重量:2.9 g
    - 引脚数量:4个
    - 外形尺寸:14.7 mm x 8.15 mm x 13.6 mm(长x宽x高)

    产品特点和优势


    - 坚固耐用:采用铬镍弹簧钢作为夹持弹簧材料,电解铜作为接触材料,提供长期稳定的电气连接。
    - 高效连接:具备推入式接线技术,简化了安装过程,同时确保了稳固可靠的连接。
    - 适应性强:支持固体导线和带有绝缘或无绝缘套管的细绞合导线,扩大了应用范围。
    - 紧凑设计:占用空间小,有助于提高设计灵活性,适用于紧凑设备和高密度安装环境。
    - 广泛认证:符合IEC/EN 60664-1、UL 1059、CSA等多项国际安全标准,确保产品在不同地区应用时的安全可靠性。

    应用案例和使用建议


    - 设备连接:可以应用于小型电器设备内部,如家庭自动化系统的传感器连接。
    - 面板馈送:在开关柜或配电盘中,可以作为电路板与外部电缆的接口,简化布线。
    - 自动化控制:可用于PLC控制系统中的信号传递和电源供应。
    使用建议:
    - 在安装过程中,确保电线压接准确无误,以免造成电气故障。
    - 使用匹配的套管以增强连接的可靠性。
    - 确保安装位置远离可能产生高温的地方,避免温度过高影响产品寿命。

    兼容性和支持


    - 兼容性:适用于多种电气标准和环境,符合广泛的国际安全规范。
    - 支持:厂商提供了详细的产品手册和技术支持服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    - Q:如何更换电线?
    - A:首先按压推入按钮松开电线,然后抽出电线并重新插入新的电线。
    - Q:如何测试连接是否良好?
    - A:通过插入直径为1 mm的测试针进行接触测试,检查连接是否稳固。

    总结和推荐


    这款WAGO SMD PCB终端块凭借其高效的连接技术、坚固耐用的设计以及广泛的适用性,在紧凑型设备连接和面板馈送等领域表现出色。无论是用于家庭自动化还是工业控制系统,其卓越的性能和可靠性都使其成为理想的选择。对于需要高集成度和紧凑设计的应用,强烈推荐此款产品。

2086-1204/700-000/997-605参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,贴片安装
零件状态 在售
包装方式 卷带包装

2086-1204/700-000/997-605厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2086-1204/700-000/997-605数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2086-1204/700-000/997-605 2086-1204/700-000/997-605数据手册

2086-1204/700-000/997-605封装设计

查看详情并下载
Symbol
Footprint
3D Model
