756-5204/030-010

产品分类: 圆形线缆
厂牌: WAGO
产品描述:
供应商型号: Q-BN-756-5204/030-010
供应商: 期货订购
标准整包数: 1

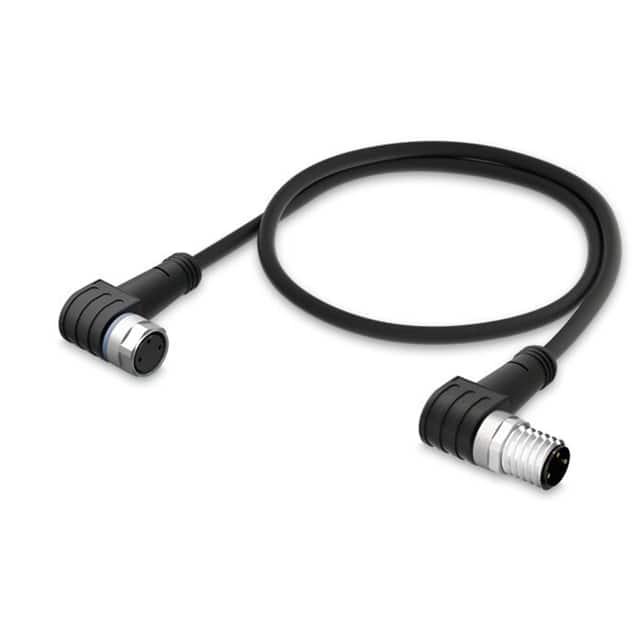

WAGO 圆形线缆 756-5204/030-010

756-5204/030-010概述

    WAGO Sensor/Actuator Cable 技术手册解析

    产品简介


    WAGO公司出品的756-5204/030-010型号传感器/执行器电缆是一款专为恶劣环境下的工业应用设计的高性能电缆。该产品采用了聚氨酯(Polyurethane, PUR)材料制成,具有无卤素、耐微生物、耐水解、耐油、耐化学物质及紫外线辐射的特点。此外,该电缆还适用于拖链系统,具备出色的柔韧性。这款电缆的额定电压可达60V AC/DC,支持的电流强度为4A,并具有1.5kV的峰值电压耐受能力。

    技术参数


    - 连接方式: M8插座- M8插头
    - 极数: 3
    - 线缆方向角度: 插座与插头均90度
    - 线缆长度: 1米
    - 工作电压: AC/DC 60V
    - 工作电流: 4A
    - 峰值电压耐受: 1.5kV
    - 弯曲周期: 2次
    - 兼容拖链: 是
    - 外径: 3.9到4.3毫米
    - 护套材料: 聚氨酯(Polyurethane, PUR),符合DIN VDE 0472第815部分无卤素标准,符合IEC 332-2阻燃标准,自熄灭
    - 无卤素: 是
    - 壳体材料: 聚氨酯(Polyurethane, PUR)
    - 触点材料: 镀锡铜(CuSn)
    - 触点镀层: 铜镍/金(CuNi/Au)
    - 紧固扭矩: 0.6牛米
    - 重量: 35克
    环境要求
    - 工作温度(运动中): -25°C 到 +90°C
    - 工作温度(静止时): -50°C 到 +90°C
    - 防护等级(IP等级): IP67
    - 污染程度: 3级(VDE 0110)

    产品特点和优势


    - 材料优异:使用了先进的无卤素聚氨酯材料,能够有效抵抗多种恶劣环境因素的影响。
    - 高可靠性:提供高达60V的电压耐受力和4A的电流支持,确保稳定可靠的工作性能。
    - 适应性强:适用于运动中的严苛条件,例如拖链系统。
    - 广泛的应用领域:适合各类工业自动化设备和控制系统中作为传感器或执行器之间的连接线。

    应用案例和使用建议


    - 拖链系统:特别适合安装在机器手臂或移动装置上,保证在动态条件下可靠传输信号。
    - 工业自动化:可以用于各种自动化设备内部的连接,特别是在需要防尘防水的环境中。
    使用建议:
    - 环境选择:在选择安装位置时,应考虑电缆暴露于极端温度变化或强烈紫外线照射的情况,以避免性能下降。
    - 保护措施:虽然电缆已经具有很好的抗磨损能力,但在铺设时仍然需要注意避免尖锐物体直接接触,以防损坏。

    兼容性和支持


    - 与WAGO其他组件兼容:该电缆可以与WAGO系列中的M8接口设备无缝对接。
    - 技术支持:WAGO公司提供详尽的产品文档和技术支持,可以通过电话或电子邮件获得帮助。

    常见问题与解决方案


    - 问题一: 如何正确安装此电缆?
    - 解决方案: 按照制造商提供的指导书操作,确保插座和插头完全对齐后再进行紧固。

    - 问题二: 如何检查电缆的弯曲周期?
    - 解决方案: 进行多次弯曲测试以验证其性能是否达到设计要求。如果发现异常,则需及时更换新的电缆。

    - 问题三: 在高温环境下能否正常使用?
    - 解决方案: 在温度超出规定的范围内时,请使用额外的隔热保护措施,以确保电缆正常工作。

    总结和推荐


    综上所述,WAGO 756-5204/030-010传感器/执行器电缆凭借其优异的机械特性和电气性能,在工业自动化领域中展现出了强大的竞争力。特别是其无卤素材料、高可靠性以及宽泛的工作温度范围,使其成为众多苛刻应用场景下的理想选择。因此,我非常推荐这款产品给那些需要高性能、耐用连接解决方案的专业用户。

756-5204/030-010参数

参数
零件状态 在售
包装方式 盒装

756-5204/030-010厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-5204/030-010数据手册

厂牌 PDF简要描述 下载
WAGO 圆形线缆 WAGO 756-5204/030-010 756-5204/030-010数据手册

756-5204/030-010封装设计

查看详情并下载
Symbol
Footprint
3D Model
