首页  >  产品百科  >  756-1306/060-002

756-1306/060-002

产品分类: 圆形线缆
厂牌: WAGO
产品描述:
供应商型号: 756-1306/060-002
供应商: 云汉优选
标准整包数: 1

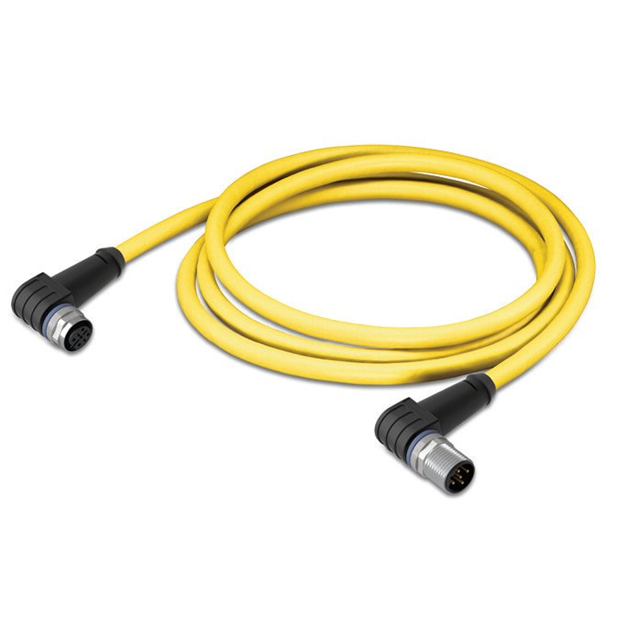

WAGO 圆形线缆 756-1306/060-002

756-1306/060-002概述

    # 系统总线电缆(角型)技术手册

    产品简介


    本文档提供关于系统总线电缆(角型)的技术手册,旨在详细介绍其基本功能和应用领域。本款电缆适用于多种工业自动化场景,具备优异的机械和电气特性,能够确保数据传输的稳定性和可靠性。

    技术参数


    电气特性
    - 连接类型: M12插座 - M12插头
    - 极数: 5
    - 操作电压: 60 V
    - 额定电流: 4 A
    - 额定浪涌电压: 1.5 kV(符合IEC 61076-2-101标准)
    - 接触电阻: ≤10 MΩ
    - 绝缘电阻: ≥5000 MΩ
    - 导体电阻: ≤145 Ω/km
    机械特性
    - 弯曲半径: 最小5倍电缆直径
    - 护套电缆直径: 6 mm
    - 接触材料: 铜锌合金
    - 接触镀层: 镍铜/金
    - 紧固扭矩: 1 Nm
    - 重量: 51.9 g
    材料特性
    - 电缆材质: PUR,无卤素
    - 防护等级: IP67
    - 工作温度范围: -25°C 到 60°C
    - 污染等级: 3/2(符合IEC 60664-1标准)

    产品特点和优势


    - 优异的环境适应性: 本产品采用耐油、耐化学腐蚀、耐紫外线辐射的材料,能够在恶劣环境下长期稳定运行。
    - 高防护等级: 具备IP67防护等级,能够在水下环境中正常工作。
    - 高可靠性: 使用寿命长,可承受高达100次的插拔循环,适合频繁插拔的应用场合。
    - 良好的抗干扰能力: 屏蔽铝箔和镀锡铜编织层设计,提供良好的电磁兼容性。

    应用案例和使用建议


    应用案例
    此电缆广泛应用于工业自动化领域,例如机器人的控制信号传输、工业控制系统之间的通信等。由于其灵活的弯曲能力和耐用性,也适用于移动设备之间数据传输的场景。
    使用建议
    - 在安装过程中,需确保插头和插座正确对接,避免过度弯曲导致损坏。
    - 定期检查连接部位,以确保连接可靠且无磨损。
    - 如需在高温或低温环境中使用,请注意电缆的工作温度限制。

    兼容性和支持


    兼容性
    本产品与所有符合M12标准的设备兼容。由于其B编码接口设计,确保了与其他B编码设备的互连性。
    支持
    由WAGO公司提供全面的技术支持和售后服务。如遇任何问题,可通过电话或电子邮件联系公司获取帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 插头和插座对接困难。
    - 解决方案: 检查是否有异物阻碍对接,并确保插头和插座完全对齐后再进行插拔。

    2. 问题: 信号传输不稳定。
    - 解决方案: 检查电缆是否破损或过度弯曲,并确保连接部分紧固到位。

    总结和推荐


    综上所述,此系统总线电缆(角型)以其出色的机械和电气特性,成为工业自动化领域的理想选择。它具备优异的环境适应性和抗干扰能力,适用于多种严苛环境。对于需要稳定可靠的高速数据传输的场景,强烈推荐使用此产品。

756-1306/060-002参数

参数
长*宽*高 200mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

756-1306/060-002厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-1306/060-002数据手册

厂牌 PDF简要描述 下载
WAGO 圆形线缆 WAGO 756-1306/060-002 756-1306/060-002数据手册

756-1306/060-002封装设计

查看详情并下载
Symbol
Footprint
3D Model
