769-176/000-006

厂牌: WAGO
产品描述:
供应商型号: Q-769-176/000-006
供应商: WAGO
标准整包数: 100

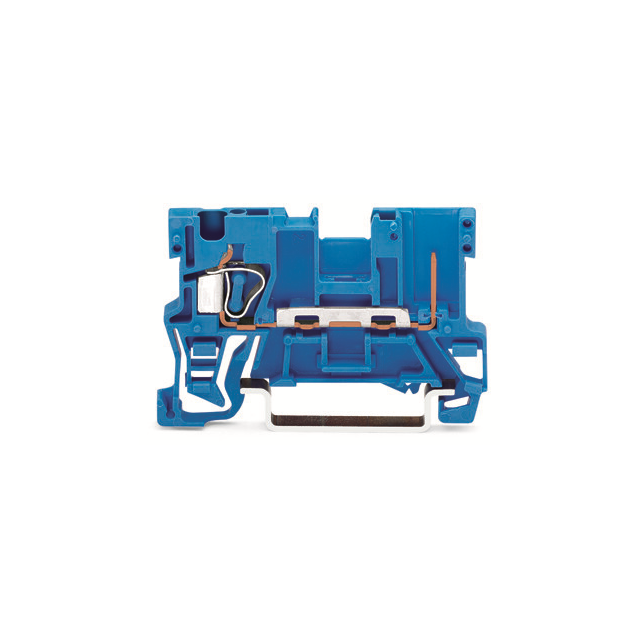

WAGO 接线座- Din 轨道/通道 769-176/000-006

769-176/000-006概述

    电子元器件技术手册:WAGO 769-176/000-006 单导体端子块

    产品简介


    WAGO 769-176/000-006 是一款单导体/单针接线端子块,专为DIN导轨安装设计。该产品适用于DIN导轨35 x 15和35 x 7.5,具有额定电流为32A,适用于额定电压500V的应用场景。其独特的CAGE CLAMP®连接技术使其在高电流应用中表现出色,广泛应用于工业控制、自动化系统和楼宇管理系统等领域。

    技术参数


    - 额定电压: 500V(III / 3 类别)
    - 额定冲击电压: 6 kV(III / 3 类别)
    - 额定电流: 32A
    - 连接技术: CAGE CLAMP®
    - 可连接导体材料: 铜
    - 连接范围: 固体导体 0.08 至 4 mm² (28至12 AWG)
    - 细绞导体 0.08 至 4 mm² (28至12 AWG)
    - 剥离长度: 8 至 9 mm (0.31 至 0.35 英寸)
    - 水平设计
    - DIN导轨安装
    - 标记层级: 中心标记
    - 颜色: 蓝色
    - 绝缘材料: 聚酰胺 66 (PA 66)
    - 重量: 5.256 g
    - 商业数据: 原产国为中国(CN)

    产品特点和优势


    1. CAGE CLAMP® 连接技术:保证稳定的电气连接,防止松动和腐蚀。
    2. 适用范围广:支持0.08 至 4 mm² 的铜导体,适用于多种应用场景。
    3. 高可靠性:能够承受6kV的冲击电压,确保在恶劣环境下正常运行。
    4. DIN导轨安装:方便快捷的安装方式,适合于各种工业现场。

    应用案例和使用建议


    - 工业控制系统:适用于各种工业控制柜中的电气连接。
    - 楼宇管理系统:可以用于建筑内的电气布线系统。
    - 自动化设备:适合于各类自动化设备中的电气连接需求。
    使用建议:
    - 在安装过程中确保导线剥皮长度符合要求,以确保良好的电接触。
    - 定期检查连接点,确保无松动现象。

    兼容性和支持


    - 兼容产品:提供多种配套组件,如端帽、电缆接头和跳线,以满足不同场景下的需求。
    - 制造商支持:WAGO公司提供详细的技术文档和售后服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. 导线连接不牢固
    - 解决方法:检查导线是否正确剥皮,连接是否到位。

    2. 端子温度过高
    - 解决方法:检查连接是否松动,必要时重新紧固连接点。
    3. 额定电流未达到预期
    - 解决方法:确认导线规格和连接方式是否符合要求。

    总结和推荐


    WAGO 769-176/000-006 单导体端子块以其可靠的CAGE CLAMP®连接技术和广泛的适用范围,在工业自动化领域中具有显著的优势。其稳定性和可靠性使其成为众多工业应用的理想选择。对于需要高性能电气连接的产品,强烈推荐使用这款端子块。
    本文档详细介绍了WAGO 769-176/000-006 单导体端子块的各项技术参数和应用信息,希望对您的选型和应用有所帮助。

769-176/000-006参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

769-176/000-006厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

769-176/000-006数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 769-176/000-006 769-176/000-006数据手册
