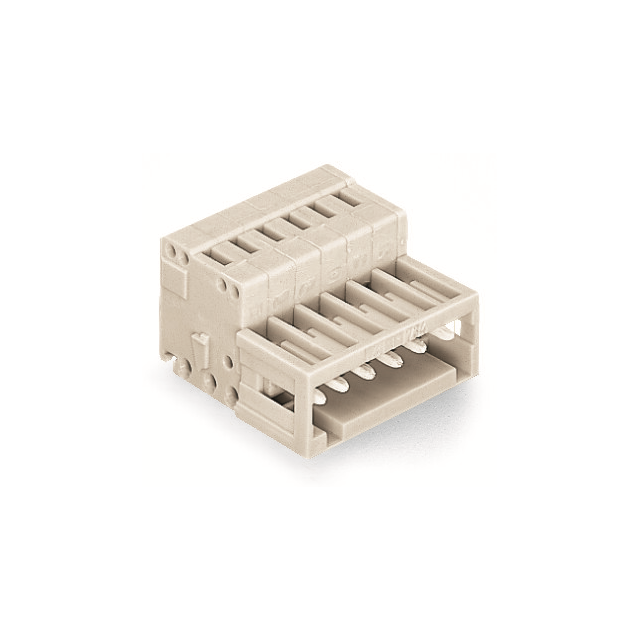

734-310

厂牌: WAGO
产品描述: Conn PC Terminal Block M 10 POS 3.5mm Spring Clamp ST Cable Mount 10A Box
供应商型号: 734-310
供应商: 云汉优选
标准整包数: 1

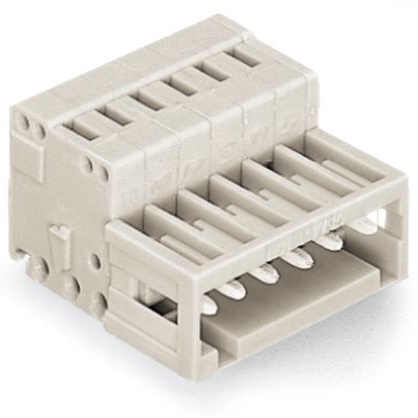

WAGO 接线座- 接头/插头和插口 734-310

734-310概述

    电子元器件产品技术手册

    产品简介


    本文将详细介绍WAGO公司的型号为734-310的单导体公头连接器。该产品是一种通用型连接器,适用于各种类型的导线连接,可用于电线到电线及板到电线的连接。其设计亮点在于100%防错接保护,易于电缆预装配和单元接线。此外,它具备垂直和水平的CAGE CLAMP操作工具,可方便地进行接线。连接器包含10个插孔,可以提供多种安装选项以适应不同的应用需求。

    技术参数


    - 连接器类型:单导体公头连接器
    - 导线截面积:0.08 mm²至1.5 mm² (28 AWG至14 AWG)
    - 插针间距:3.5 mm
    - 导线剥皮长度:6 mm至7 mm
    - 极数:10极
    - 连接点总数:10个
    - 电压额定值(IEC/EN 60664-1):III/3 - 160V, II/2 - 320V
    - 冲击电压额定值(IEC/EN 60664-1):2.5 kV
    - 电流额定值(IEC/EN 60664-1):10A
    - 认证:UL、CSA、DEKRA等多国认证

    产品特点和优势


    1. 100%防错接保护:防止误配,提高系统的可靠性。
    2. 易装配性:通过垂直和水平CAGE CLAMP操作工具实现简易的电缆预装配和单元接线。
    3. 多功能适用性:适用于不同类型的导线,适合于多种电气设备和系统中。
    4. 耐环境性:可在广泛的温度范围内使用,具备良好的防火性能和机械强度。

    应用案例和使用建议


    此连接器适用于工厂自动化和现场装配,例如在机械设备的控制面板中,用于传感器和执行器的信号连接。对于需要高度可靠性和防护等级的应用场合,建议使用配套的保护盖(如734-420)以增加安全性。

    兼容性和支持


    该连接器具有很好的兼容性,可与其他标准尺寸的导线、端子和配件配合使用。WAGO公司提供详细的技术文档和支持服务,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问:如何正确剥皮导线?
    答:建议使用标准工具按照规定的剥皮长度(6 mm至7 mm)进行剥皮,避免损伤导线。
    2. 问:如何验证连接的可靠性?
    答:可以通过手动拉动已连接的导线来测试,确保连接牢固无松动。

    总结和推荐


    WAGO 734-310单导体公头连接器以其卓越的防错接能力和多功能的适用性,在众多工业自动化和设备连接领域表现出色。其优良的设计和高可靠性使其成为值得信赖的选择。建议在需要高度安全性和可靠性的应用场景中使用。

734-310参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

734-310厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-310数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-310 734-310数据手册

734-310封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.0488
50+ ¥ 24.8803
100+ ¥ 24.2301
库存: 174
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 30.04
