831-3625

厂牌: WAGO
产品描述: Conn Wire to Board HDR 5 POS 7.62mm Solder RA Thru-Hole Box
供应商型号: Q-BN-831-3625
供应商: 期货订购
标准整包数: 1

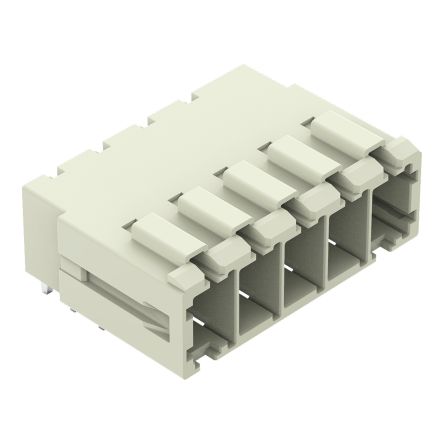

WAGO 接线座- 接头/插头和插口 831-3625

831-3625概述

    WAGO THT Stiftleiste 831-3625 技术手册

    产品简介


    WAGO THT Stiftleiste 831-3625 是一种直角垂直插拔型连接器,适用于电路板设计与制造领域。该产品采用焊接引脚(Lötstift)形式,提供可靠的电气连接。引脚尺寸为1.0x1.2mm,具有5个触点(Pol),支持最多5路信号传输。产品完全防错插(Fehlsteckgeschützt),适用于工业自动化、汽车电子及通信设备等需要高可靠性的应用场合。

    技术参数


    - 产品型号:831-3625
    - 触点数(Polzahl):5
    - 焊锡针直径:1.0x1.2mm
    - 间距(Rastermaß):7.62mm
    - 长度(L):37.8mm
    - 宽度(Breite):40.98mm
    - 高度(Höhe):18.8mm
    - 深度(Tiefe):29mm
    - 焊锡针长度(Lötstiftlänge):4mm
    - 绝缘材料:聚酰胺66 (PA 66)
    - 接触材料:电解铜 (Ecu),表面镀锡 (verzinnt)
    - 额定电压(IEC/EN 60664-1):III/2类 630V, III/3类 500V, II/2类 1000V
    - 额定电流:41A
    - 绝缘耐压(IEC/EN 60664-1):III/3类 6kV, III/2类 6kV, II/2类 6kV
    - 环境温度范围:-60°C 到 +105°C

    产品特点和优势


    WAGO THT Stiftleiste 831-3625 的主要优势包括:
    - 100% 防错插设计:确保正确的安装方向,提高系统可靠性。
    - 机械和电气稳定性:每个触点采用3个焊锡针设计,确保了极高的电气连接稳定性。
    - 广泛的电气特性:符合多种国际标准,如IEC、UL和CSA,适用于全球市场。
    - 高耐温性能:工作温度范围广,适用于极端环境下的应用。

    应用案例和使用建议


    WAGO THT Stiftleiste 831-3625 常用于工业控制系统、通信设备和汽车电子等领域。例如,在工厂自动化控制系统中,它能够实现高效而稳定的信号传输。
    - 使用建议:在安装过程中,确保焊锡针垂直插入电路板孔中,以避免接触不良。另外,考虑到高电流的应用,建议定期检查连接部位的温度和磨损情况。

    兼容性和支持


    - 兼容性:WAGO THT Stiftleiste 831-3625 可与多种电路板设计软件兼容,如EAGLE、DesignSpark和TARGET。这些软件提供了相应的库文件,便于工程师进行设计。
    - 支持服务:WAGO 提供了详尽的技术文档和在线支持,用户可以通过电话(+49 (571) 887-44222)联系客服部门获取更多帮助。

    常见问题与解决方案


    1. Q: 如何确保正确的防错插安装?
    - A: 使用WAGO提供的防错插工具或确保引脚完全对齐后再进行焊接。
    2. Q: 连接时出现接触不良怎么办?
    - A: 检查焊锡针是否正确插入,并且确保引脚没有弯曲。必要时可重新焊接。
    3. Q: 环境温度超出范围会影响使用吗?
    - A: 在规定的温度范围内(-60°C 到 +105°C)使用时,产品性能稳定。超出此范围可能会导致损坏。

    总结和推荐


    WAGO THT Stiftleiste 831-3625 是一款高性能的连接器,以其卓越的防错插能力和广泛的工作温度范围,非常适合于要求高度可靠性的应用场景。结合详细的用户指南和支持服务,强烈推荐给需要高性能连接解决方案的工程设计人员。
    通过本手册,您不仅可以了解WAGO THT Stiftleiste 831-3625的基本信息,还能掌握其详细的技术规格、特点优势以及使用建议。我们希望这些信息能帮助您更好地选择和使用这款高性能连接器。

831-3625参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

831-3625厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

831-3625数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 831-3625 831-3625数据手册

831-3625封装设计

查看详情并下载
Symbol
Footprint
3D Model
