769-668/004-000

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-769-668/004-000
供应商: 期货订购
标准整包数: 25
WAGO 接线条和转动板 769-668/004-000

769-668/004-000概述

    电子元器件产品技术手册:WAGO 769-668/004-000

    产品简介

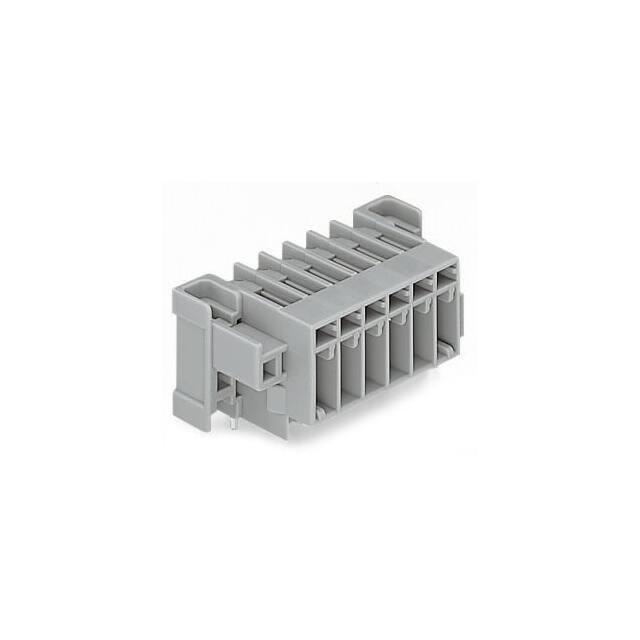

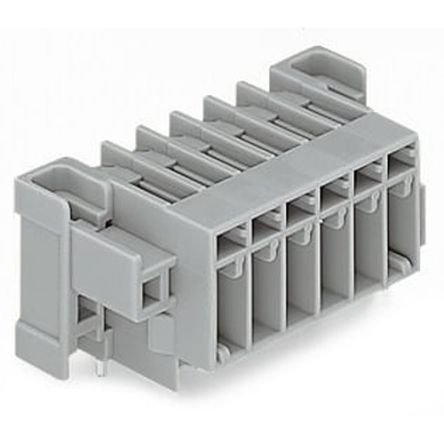

    WAGO 769-668/004-000 是一款适用于电路板安装的直插式插头(male connector)。此款插头配备了带有角度焊针及固定法兰的接口,旨在用于穿面板的应用场合。采用水平PCB板安装方式,每个触点间距为5毫米(0.197英寸),具有8个触点位。这款产品广泛应用于自动化控制系统、工业连接器及其它需要可靠电气连接的领域。

    技术参数


    - 额定电压:
    - III/3等级:250V
    - III/2等级:500V
    - 额定冲击电压:
    - III/3等级:4kV
    - III/2等级:4kV
    - 额定电流:32A
    - 极数:8
    - 触点间距:5毫米(0.197英寸)
    - 颜色:灰色
    - 材料:聚酰胺66(PA66)
    - 重量:9.94克
    - 外形尺寸:
    - 宽度:54.7毫米(2.154英寸)
    - 高度:18.3毫米(0.72英寸)
    - 深度:22.2毫米(0.874英寸)

    产品特点和优势


    WAGO 769-668/004-000 的显著特点包括:
    - 坚固耐用:采用PA66材料,确保连接器在高温及恶劣环境下依然稳定可靠。
    - 高防护等级:提供IV类过压保护,适应各类工业环境。
    - 易于安装:具备角焊针及固定法兰设计,便于实现板内固定和焊接。
    - 多功能性:适用于多种应用,如控制柜内连接、传感器与执行器间的互连等。

    应用案例和使用建议


    - 控制柜内部连接:将不同子系统或模块连接在一起。
    - 传感器和执行器的互连:用于传感器信号采集与反馈控制系统的数据传输。

    建议在使用过程中注意以下几点:
    - 确保正确选择合适的电线直径以匹配触点规格。
    - 在安装前仔细检查各部件,防止安装不当导致接触不良。
    - 定期检查和清洁,保持良好的电气性能。

    兼容性和支持


    - 兼容性:与标准的2.54mm间隔的PCB插座完全兼容。
    - 技术支持:WAGO提供详尽的技术文档和在线支持,确保客户在使用过程中获得充分的技术帮助。

    常见问题与解决方案


    - 问题:无法插入或拔出插头。
    - 解决方案:检查是否有异物阻碍,并确认插入方向是否正确。
    - 问题:连接不稳定。
    - 解决方案:重新紧固安装法兰或更换已损坏的连接器。

    总结和推荐


    综上所述,WAGO 769-668/004-000 是一款高性能的直插式插头,适用于需要高度可靠性与稳定性的工业环境。凭借其卓越的设计和优秀的电气性能,它能够满足各种复杂的连接需求。因此,我们强烈推荐使用该产品,尤其适合于需要频繁拆卸维护的应用场合。

769-668/004-000参数

参数
安装方式 PCB安装
零件状态 在售
包装方式 盒装

769-668/004-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

769-668/004-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 769-668/004-000 769-668/004-000数据手册

769-668/004-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
