232-865

厂牌: WAGO
产品描述:
供应商型号: Q-232-865
供应商: WAGO
标准整包数: 50

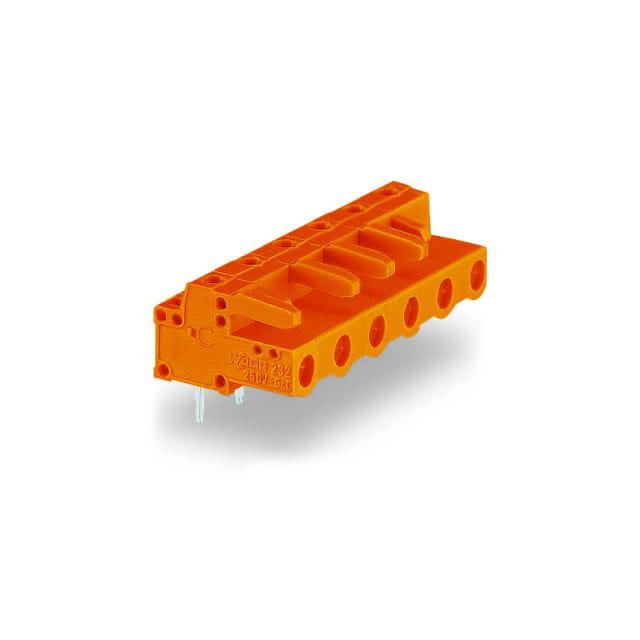

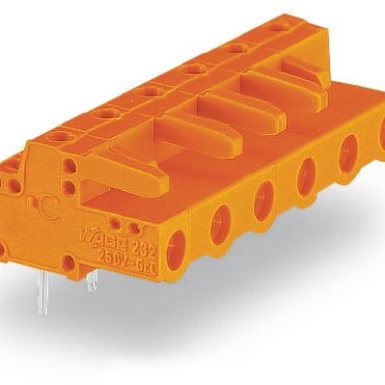

WAGO 接线座- 接头/插头和插口 232-865

232-865概述

    WAGO 232-865 技术手册解析

    1. 产品简介


    WAGO 232-865 是一款带直插式焊针的弹簧连接THT(通孔安装)端子排,主要用于板对板和板对线连接。这款电子元器件设计用于提供安全的导线接触,同时确保在印刷电路板上的明确分离输入输出接口。该端子排支持多种型号的变体配置,如不同数量的插脚、平顶焊针等,并可通过官网配置工具进行定制。

    2. 技术参数


    - 工作电压:根据不同的标准,工作电压范围从1000V(Ⅱ/2级)到630V(Ⅲ/2级)不等;冲击电压达到6kV。
    - 额定电流:最大为12A(符合IEC/EN 60664-1标准)。
    - 绝缘材料:聚酰胺66(PA 66),阻燃等级为UL 94 V0。
    - 几何尺寸:
    - 插针间距:7.62mm(0.3英寸)
    - 宽度:37.06mm / 1.459英寸
    - 高度:16.6mm / 0.654英寸
    - 插针长度:5mm
    - 焊针直径:0.6 x 1mm
    - 温度范围:工作温度范围为-60°C 至 +85°C。
    - 颜色:橙色。

    3. 产品特点和优势


    - 触点保护:防止短路和意外连接。
    - 多层堆叠:适用于复杂的电路板布局,提供清晰的输入输出接口划分。
    - 可编码:提高接线的安全性和可靠性。
    - 多配置选择:用户可根据需求通过WAGO官网的配置工具调整插脚数量及针长。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于工业控制、自动化系统以及通信设备等领域。特别是需要高可靠性的场合,例如数据中心或大型制造工厂的控制柜中。
    - 使用建议:在安装时确保焊点牢固且正确焊接;根据具体应用选择合适的安装方向(水平或垂直)以避免信号干扰。

    5. 兼容性和支持


    - 兼容产品:WAGO官网提供了配套的标签材料和测试插头,方便用户识别和测试端子排的状态。
    - 软件支持:为不同的PCB设计软件提供3D模型库,包括TARGET PCB Design、DesignSpark PCB和EAGLE PCB Design,便于设计师直接导入并进行电路布局。

    6. 常见问题与解决方案


    - 问题1:如何识别正确的焊点方向?
    - 解答:产品设计时就考虑到了插脚方向问题,确保每个焊点都有明确的安装指引标识。

    - 问题2:能否更换插针的长度?
    - 解答:可以联系WAGO客服请求特定长度的插针。也可以通过官网配置工具来定制适合您需求的产品版本。

    7. 总结和推荐


    WAGO 232-865 THT端子排是一款集多功能、高性能于一体的电子元件,适用于复杂电子系统的连接应用。它在电气参数、机械结构以及可靠性方面均表现优异,非常适合追求高稳定性的工业应用场景。强烈推荐给正在寻找高质量、安全可靠的连接解决方案的专业工程师和技术团队。

232-865参数

参数
安装方式 PCB安装
零件状态 在售
包装方式 盒装

232-865厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

232-865数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 232-865 232-865数据手册

232-865封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 12.3035
库存: 50000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 615.17
