787-1664

产品分类: 断路器
厂牌: WAGO
产品描述: 24V 10A DIN导轨安装
供应商型号: 787-1664
供应商: 云汉优选
标准整包数: 1

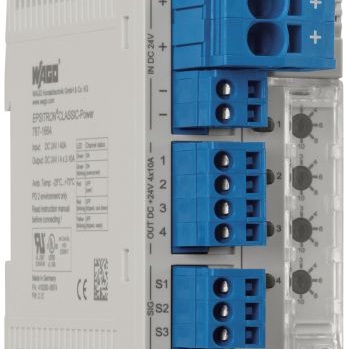

WAGO 断路器 787-1664

787-1664概述

    电子电路断路器787-1664技术手册

    产品简介


    电子电路断路器是一种用于电力保护和控制的电子装置,尤其适用于工业和自动化系统中。787-1664型号的电子电路断路器具有4个独立通道,可以为不同的负载提供过载和短路保护。它采用24 VDC输入电压,并且每个通道的电流可以通过密封式选择开关进行调整,范围为2至10安培。此外,这款断路器还具有通信能力,可以方便地集成到现代自动化控制系统中。

    技术参数


    - 输入电压:24 VDC(输入电压范围18至30 VDC)
    - 输出电压:4通道,每通道24 VDC(输出电压范围18至30 VDC)
    - 输出电流:每个通道可调范围为2 A至10 A
    - 通电容量:每个通道大于50000 µF
    - 通电行为:时间延迟通道切换(负载相关,最小50ms,最大5s)
    - 活动电流限制:无
    - 信号和通信:
    - 4个LED灯(绿色/红色/橙色)
    - 1个远程输入(S1)
    - 2个活动信号输出(S2, S3)
    - 效率:99%
    - 额定绝缘电压:0.5 kV DC
    - 防护等级:IP20
    - 工作温度范围:-25°C 至 70°C
    - 存储温度范围:-25°C 至 85°C
    - 相对湿度:5% 至 96%(无冷凝)

    产品特点和优势


    1. 紧凑设计:空间节约型设计,适合各种狭小空间的应用场合。
    2. 可调电流:每个通道的电流可通过密封式选择开关进行调节,便于灵活配置。
    3. 远程控制:可通过远程输入进行复位或开关操作,提高系统的灵活性和自动化程度。
    4. 通信能力:具备信号输出和通信接口,易于集成到现有控制系统中。
    5. 高效能:额定效率达到99%,减少能源损耗。
    6. 可靠的安全性:内置保险丝,提供过载和短路保护,增强安全性。

    应用案例和使用建议


    这款电子电路断路器广泛应用于工业自动化领域,如制造生产线、自动化控制系统等。在这些应用中,该断路器能够有效地保护设备免受过载和短路的影响,确保系统稳定运行。
    使用建议:
    1. 在安装时,确保所有连接都符合规范要求,避免因接线错误导致的故障。
    2. 定期检查各通道的电流设置是否合适,根据负载变化适时调整。
    3. 使用远程控制功能时,注意信号质量和传输距离,以确保可靠的操作。

    兼容性和支持


    - 兼容产品:本产品与WAGO系列的一些工具和标记附件相兼容,例如210-720和210-721型号的操作工具,以及2009-110、2009-115等标记配件。
    - 厂商支持:WAGO公司提供了详尽的技术文档和支持服务,用户可以在需要时通过电话或电子邮件获得帮助。

    常见问题与解决方案


    1. 问题:设备启动时频繁跳闸。
    - 解决方案:检查输入电压是否在规定范围内,同时确认负载是否过大,适当调整电流设置。
    2. 问题:信号指示不正常。
    - 解决方案:检查LED灯及其接线是否正确连接,确保没有虚接或接触不良的情况发生。
    3. 问题:设备温度过高。
    - 解决方案:检查工作环境是否超出允许的工作温度范围,改善散热条件。

    总结和推荐


    787-1664型号的电子电路断路器是一款高性能的产品,具备高度的灵活性、可靠性及易用性。其紧凑的设计和丰富的功能使其成为工业自动化领域中不可或缺的重要组件。鉴于其优异的性能和广泛的应用前景,强烈推荐在需要电力保护和自动化的场合使用此产品。

787-1664参数

参数
额定电压-DC 24V
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 10A
极数 -
额定电压-AC -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

787-1664厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-1664数据手册

厂牌 PDF简要描述 下载
WAGO 断路器 WAGO 787-1664 787-1664数据手册

787-1664封装设计

查看详情并下载
Symbol
Footprint
3D Model
