233-209

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-233-209
供应商: WAGO
标准整包数: 50

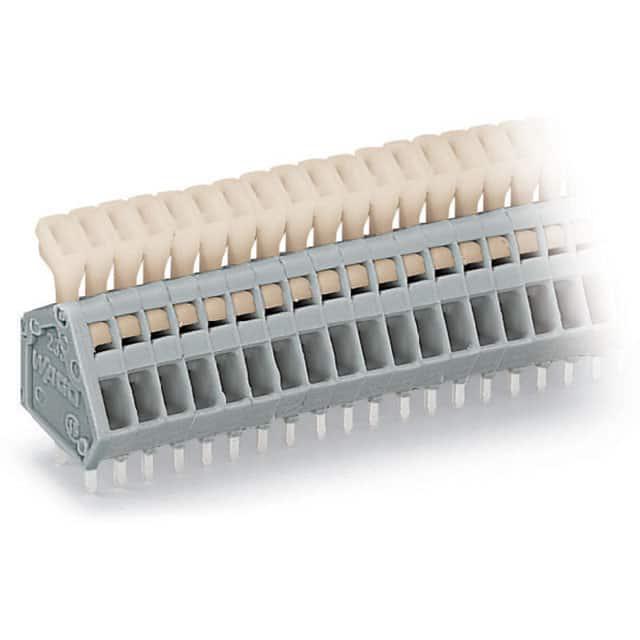

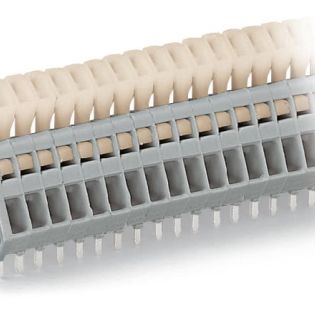

WAGO 接线板-线至板 233-209

233-209概述


    产品简介


    本手册介绍的是WAGO公司的Leiterplattenklemme(电路板端子)系列中的233-209型号产品。这是一种具有9个触点的端子块,采用CAGE CLAMP®压接技术,适用于导线截面积为0.5 mm²的电线连接。产品主要用于电控系统、自动化装置以及工业设备的电路板接线场合,能够提供可靠且易于操作的连接方式。

    技术参数


    - 电压额定值:
    - I / 3:63V
    - II / 3:160V
    - III / 3:2.5 kV
    - II / 2:320V
    - III / 2:2.5 kV
    - 电流额定值:
    - I / 3:6A
    - II / 2:320V
    - III / 2:2.5 kV
    - 绝缘材料:
    - 聚酰胺66 (PA 66)
    - 环境温度范围:
    - -60°C ~ +105°C
    - 机械尺寸:
    - 长度:(9 x 2.5 mm) + 2.3 mm
    - 宽度:24.8 mm
    - 高度:19.5 mm
    - 引脚长度:4 mm
    - 引脚直径:0.5 x 0.75 mm

    产品特点和优势


    1. CAGE CLAMP®压接技术:无工具操作,简化安装过程。
    2. 高稳定性:使用两个焊点确保端子在电路板上的稳定性。
    3. 多级绝缘保护:符合多种国际标准(IEC、UL、CSA),适合广泛的应用场景。
    4. 多样化配置:可选择不同颜色、引脚数量以及带标签的端子条,满足不同需求。
    5. 易于识别和使用:通过明显可见的压紧机构,便于现场布线操作。

    应用案例和使用建议


    本端子块适用于广泛的电气工程领域,如控制柜、传感器和执行器之间的信号传输。例如,在一个智能建筑控制系统中,它可用于将传感器信号连接到中央处理器上。
    使用建议:
    - 确保引脚上的绝缘部分被正确剥除,并且不要超过指定的剥线长度。
    - 压接前检查端子是否有损坏或变形,确保安装正确无误。

    兼容性和支持


    233-209型号与多种电子设计软件兼容,包括EAGLE、DesignSpark、TARGET等,可以方便地集成到各类电路设计中。WAGO公司还提供了详细的CAD数据和3D模型下载,以便于电子设计人员使用。
    如果遇到任何技术问题或需要技术支持,可以通过电话或电子邮件联系WAGO公司。此外,公司网站上也提供了详细的产品信息和用户手册。

    常见问题与解决方案


    1. 问题:无法正确压接导线。
    - 解决办法:检查导线是否符合规定的尺寸,确保压接过程中操作正确。
    2. 问题:接触不良。
    - 解决办法:检查是否严格按照说明书进行压接,确认导线完全插入并且无任何物理损伤。
    3. 问题:无法正确固定在电路板上。
    - 解决办法:确认端子块的焊点位置准确,使用合适大小的钻头预先钻孔。

    总结和推荐


    WAGO 233-209是一款具有极高性价比和广泛应用领域的端子块。凭借其稳定的连接性能和便捷的操作,适用于各种工业控制场景。虽然价格略高于一些竞品,但其耐用性和可靠性使得其物有所值。总体来说,这是一款值得推荐的产品。
