857-165

产品分类: 固态继电器
厂牌: WAGO
产品描述: Wago 固态继电器, 857系列, 公安装, 最大负载电流0.1 A, 最大负载电压48 V 直流
供应商型号: Q-BN-857-165
供应商: 期货订购
标准整包数: 1

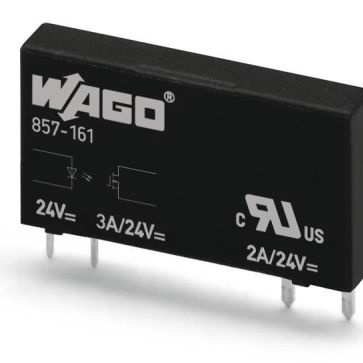

WAGO 固态继电器 857-165

857-165概述

    WAGO 857-165 固态继电器技术手册

    1. 产品简介


    WAGO 857-165 是一款专为工业自动化和控制系统设计的固态继电器(Solid State Relay, SSR)。这款继电器采用无触点设计,确保长寿命和高可靠性。主要功能是通过控制电路信号来接通或断开主电路。它广泛应用于各种场合,如工业控制系统、自动化设备、通信设备以及家用电器等领域。

    2. 技术参数


    - 输入电路
    - 额定输入电压:直流60V(UNDC)
    - 输入电压范围(单极):直流18.8至30V
    - 额定输入电流:2.8mA
    - 输出电路
    - 输出电压范围:直流0至48V
    - 最大输出电压降:≤直流1V
    - 安全性与保护
    - 控制电路与负载电路之间的电压耐受能力(交流,1分钟):3.75 kV eff
    - 几何尺寸
    - 宽度:5mm(0.197英寸)
    - 高度:15mm(0.591英寸)
    - 深度:28mm(1.102英寸)
    - 重量:3.4g
    - 环境条件
    - 存储温度范围:-40°C 至 70°C

    3. 产品特点和优势


    - 高可靠性:采用无触点设计,无磨损,具有较长的使用寿命。
    - 快速响应:由于没有机械接触部分,可以实现毫秒级别的快速切换。
    - 抗干扰能力强:良好的电磁兼容性,可在复杂环境下稳定运行。
    - 安装方便:采用插拔式模块设计,易于安装和维护。
    - 宽电压范围:输入和输出电压范围广泛,适应性强。

    4. 应用案例和使用建议


    - 应用案例:该继电器可以用于工业自动化系统中的远程控制信号切换、信号隔离、逻辑控制等领域。
    - 使用建议:在使用过程中,应注意确保输入电压不超过额定值,并且保持散热良好以避免过热。此外,根据具体应用场景选择合适的输入电压和输出电压范围,确保系统正常运行。

    5. 兼容性和支持


    - 兼容性:该产品可与WAGO系列的其他产品如857-107和857-108配套使用,适用于多种设备和系统。
    - 技术支持:WAGO公司提供详细的文档和技术支持服务,包括用户手册、驱动程序下载及在线咨询服务。

    6. 常见问题与解决方案


    - Q: 继电器频繁跳动,无法正常工作?
    - A: 检查输入电压是否稳定在规定范围内;确认连接线路无短路或断路。
    - Q: 输出端口有异常信号输出?
    - A: 确认负载电阻符合要求,检查输出端是否被短路或负载过大。
    - Q: 使用过程中出现过热现象?
    - A: 检查散热情况,适当降低负载,避免长时间满载运行。

    7. 总结和推荐


    综上所述,WAGO 857-165是一款性能优异、可靠稳定的固态继电器。其独特的无触点设计、快速响应能力和广泛的适用范围使其在市场上具备较高的竞争力。无论是从性能还是可靠性角度考虑,都值得推荐使用。如果您对我们的产品有任何疑问,欢迎随时联系我们的客服团队。

857-165参数

参数
输入电压 -
控制电压 18.8V~30V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 48V(DC)
长*宽*高 28mm*5mm*5mm
安装方式 通孔安装

857-165厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

857-165数据手册

厂牌 PDF简要描述 下载
WAGO 固态继电器 WAGO 857-165 857-165数据手册

857-165封装设计

查看详情并下载
Symbol
Footprint
3D Model
