787-1002

产品分类: 开关电源
厂牌: WAGO
产品描述: Wago 导轨电源, 787系列, 24V 直流输出, 240V 交流输入
供应商型号: 4171353
供应商: 海外现货
标准整包数: 1

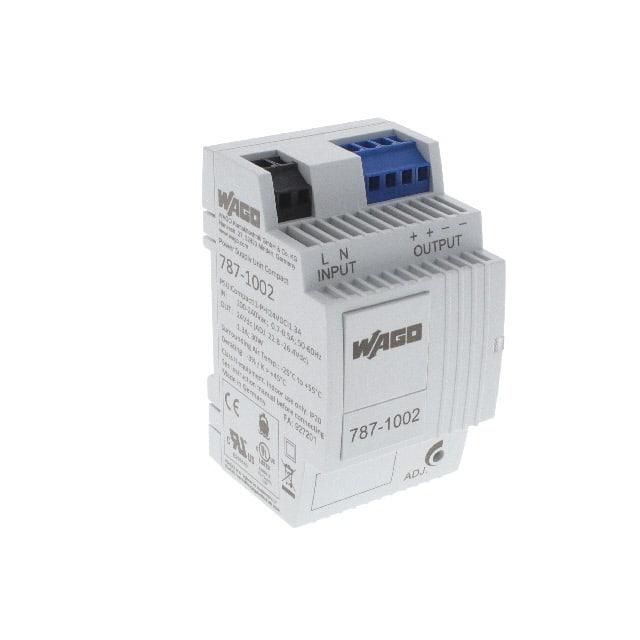

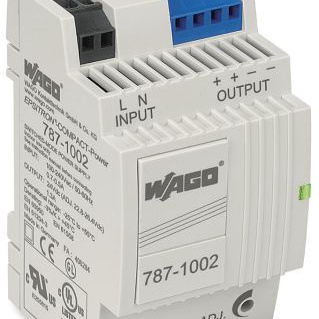

WAGO 开关电源 787-1002

787-1002概述

    电子元器件产品技术手册:紧凑型开关电源

    1. 产品简介


    WAGO公司生产的787-1002是一款紧凑型的开关电源模块,适用于多种电子设备和系统中。该模块主要用于提供稳定可靠的直流电压输出(24 VDC),其额定输出电流为1.3A,适用于各种工业和自动化控制场合。产品特点包括自然对流冷却、安装方便以及电气隔离的安全设计。

    2. 技术参数


    | 参数项 | 具体值 |

    | 输入电压范围 | 85-264 VAC;120-373 VDC |
    | 输出电压 | 24 VDC (可调节范围22.8-26.4 VDC) |
    | 额定输出电流 | 1.3 A |
    | 最大输出功率 | 31.2 W |
    | 效率 | 82% |
    | 功率损失 | 2.6 W (空载时) |
    | 短路保护 | 支持 |
    | 过压保护 | ≤40 VDC (故障情况) |
    | 环境温度 | 操作温度:-25°C 至 60°C |
    存储温度:-25°C 至 80°C |
    | 端子连接方式 | CAGE CLAMP® 连接技术 |
    | 尺寸 | 54 mm × 89 mm × 59 mm |
    | 材质 | V0级阻燃材料 |

    3. 产品特点和优势


    - 高效能:高效率(82%)意味着较低的能量损耗和更长的使用寿命。
    - 可靠性:具备过流、过压保护功能,确保了电源在不同工况下的安全运行。
    - 灵活性:自然对流冷却和灵活的安装方式(如水平安装或顶部安装),使其能够适应不同的安装需求。
    - 电气隔离:符合EN 60950-1/UL 60950-1标准,提供了安全的电气隔离环境。

    4. 应用案例和使用建议


    - 工业自动化:在自动生产线中作为控制系统的核心供电单元,确保稳定的电力供应。
    - 智能楼宇系统:为安防监控系统、楼宇自动化控制系统提供稳定的电源支持。
    - 运输工具:适配于需要紧凑电源供应的铁路、地铁等轨道交通工具的控制和信号系统。
    使用建议:
    - 在选择输入电压时,请注意电源的输入范围。
    - 对于大电流应用,请考虑额外的外部保护措施,例如使用保险丝。

    5. 兼容性和支持


    - 兼容产品:787-1002可以与WAGO公司的一系列端子配件和工具配合使用,包括各种规格的线耳套管、标记条带及操作工具。
    - 技术支持:制造商提供全面的技术支持和咨询服务,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题一:如何正确安装电源?
    - 解答:参照产品手册,使用合适的工具将电源安装到DIN导轨上,并确保电气连接正确无误。

    - 问题二:电源无法正常启动?
    - 解答:检查输入电压是否符合要求,确认没有短路发生,尝试重新接线。

    7. 总结和推荐


    这款紧凑型开关电源凭借其高效率、稳定可靠的表现,在众多应用场景中展现出了极高的实用价值。无论是对于工业自动化还是家庭智能化领域,它都是一款值得信赖的选择。因此,我强烈推荐此款产品给需要高效、稳定电源解决方案的专业用户。

787-1002参数

参数
负载调节 -
输出功率 31W
电流-输出1 -
电压-输出3 -
最小输入电压 85V(AC),120V(DC)
电压-输出1 24V
电流-输出2 -
最大输入电压 264V(AC),373V(DC)
输出数量 1
电压-输出4 -
电压-输出2 -
长*宽*高 59mm*54mm*89mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售

787-1002厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-1002数据手册

厂牌 PDF简要描述 下载
WAGO 开关电源 WAGO 787-1002 787-1002数据手册

787-1002封装设计

查看详情并下载
Symbol
Footprint
3D Model
