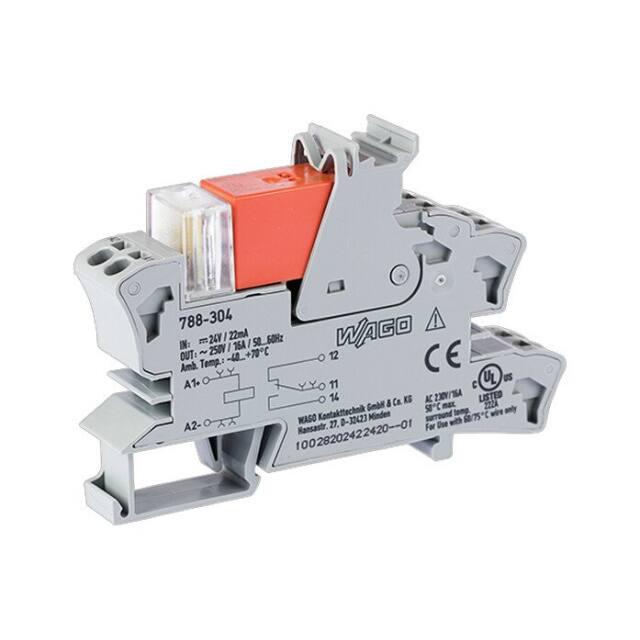

788-306

产品分类: 其他继电器
厂牌: WAGO
产品描述: 通用继电器 SPDT DIN导轨安装,弹簧安装
供应商型号: Q-788-306
供应商: 期货订购
标准整包数: 1
WAGO 其他继电器 788-306

788-306概述


    产品简介


    本篇文档将详细介绍一种用于DIN导轨安装的微型切换继电器及其配套插座。这种继电器配备了单掷双通(changeover)接触点和状态指示灯,适用于多种直流电压输入,包括12V、24V、48V、60V和110V。此外,还有一种配备两个双通接触点的型号,可以实现更加复杂的控制逻辑。这些继电器广泛应用于工业自动化、控制系统、楼宇自动化等领域。

    技术参数


    | 规格 | 值 |

    | 输入电压范围 | ± 10% VN |
    | 接触材料 | AgNi 90/10 |
    | 最大连续电流 | 16A |
    | 最大闭合电流 | 30A(交流) |
    | 最大切换电压 | 250V AC |
    | 最大切换功率(电阻负载) | 4kVA AC/DC |
    | 推荐最小负载 | 12V DC / 10mA |
    | 拉入/断开/弹跳时间 | 8ms / 6ms / 10ms |
    | 机械寿命 | 30×10^6 次操作 |
    | 额定电压(EN 60664-1) | 250V / 4kV / 3 |
    | 绝缘强度(接触-线圈) | 5kVrms |
    | 绝缘强度(开路触点) | 1kVrms |
    | 工作温度范围 | -25°C 至 +50°C |
    | 存储温度范围 | -40°C 至 +70°C |
    | 尺寸 | 宽x高x长 15 x 54 x 86 mm |
    | 导线连接 | 压接式CAGE CLAMP® |
    | 导线截面积 | 0.34mm² 至 2.5mm² / AWG 22 至 12 |
    | 符合标准 | EN 60664-1; EN 61810-5; EN 61810-1; UL 508 |

    产品特点和优势


    该系列继电器的主要特点是:
    1. 高可靠性:机械寿命高达30×10^6次操作,确保长期稳定运行。
    2. 灵活的电压选择:支持多种直流电压输入,满足不同应用场景的需求。
    3. 安全隔离:满足DIN EN 50178的安全隔离标准,确保在高压情况下依然安全可靠。
    4. 状态指示:内置状态指示灯,便于快速诊断系统故障。
    5. 易于安装和维护:采用CAGE CLAMP®压接式连接,方便快速安装和维护。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于生产线上设备的开关控制。
    - 控制系统:在楼宇自动化系统中,实现照明、空调等设备的远程控制。
    - 能源管理:在光伏系统中,用于电池充电和放电的控制。
    使用建议
    1. 环境考虑:确保工作温度范围在-25°C至+50°C之间,避免极端温度对继电器造成损害。
    2. 电压匹配:选择与系统电压相匹配的继电器型号,以避免过载风险。
    3. 安全措施:对于大于250V的电压应用,必须使用隔离板(如209-191)来保证安全。
    4. 负载保护:对于感性负载,应设计适当的保护电路,以防止继电器过早损坏。

    兼容性和支持


    该继电器与WAGO公司其他电子元件具有良好的兼容性,特别是在工业控制系统中的广泛应用。厂商提供详尽的技术支持和售后服务,包括产品咨询、安装指导和故障排查。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不动作 | 检查输入电压是否符合要求,重新检查线路连接。 |
    | 状态指示灯不亮 | 确认电源是否正常,检查连接线路是否有断开。 |
    | 触点烧蚀 | 确保负载在推荐范围内使用,使用适当保护电路。 |

    总结和推荐


    总体而言,这款微型切换继电器凭借其高可靠性、多功能性及易用性,在各种工业和自动化应用场景中表现出色。其优异的机械性能和广泛的电压选择范围使其在市场上具备显著的竞争优势。建议在需要频繁控制和切换的应用场景中选用该款继电器。

788-306参数

参数
开关功能 -
继电器类型 通用继电器
通用封装 SPDT
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 盒装

788-306厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

788-306数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 788-306 788-306数据手册

788-306封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 127.725
2+ ¥ 122.8125
库存: 200000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 127.72
