734-435/001-000

厂牌: WAGO
产品描述:
供应商型号: Q-734-435/001-000
供应商: WAGO
标准整包数: 100
WAGO 接线座- 接头/插头和插口 734-435/001-000

734-435/001-000概述

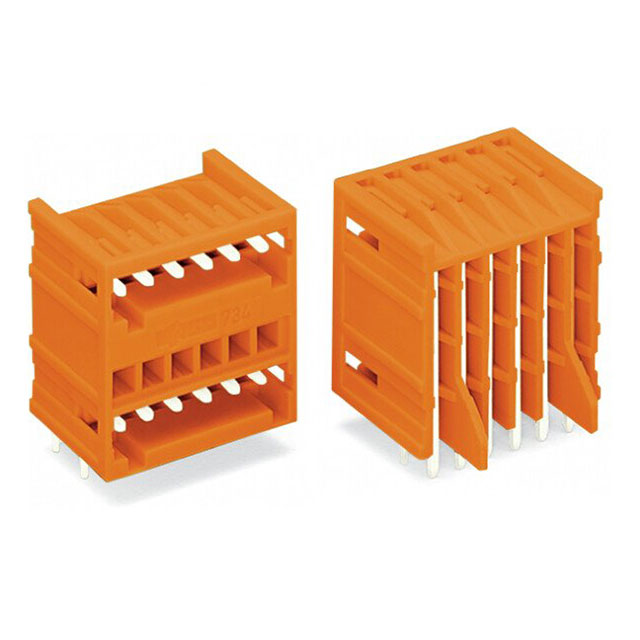

    WAGO 双层直插式公头连接器 734-435/001-000 技术手册解析

    1. 产品简介


    WAGO 双层直插式公头连接器 734-435/001-000 是一种适用于电子设备连接的关键组件。它通过水平或垂直安装于 PCB(印刷电路板)上,采用直角焊接引脚设计。此连接器的最大特色是具备100%防错配保护功能,确保只有相同针数的母头可以与其对接。每个连接器包含10个触点,分为两个层级,提供高达10个电位差,适用于各种工业和商业应用场合。

    2. 技术参数


    - 额定电压:
    - IEC/EN 60664-1 标准下:III/3类为160V,III/2类为160V,II/2类为320V。
    - UL认证下的使用组B为300V,使用组D为300V。
    - CSA认证下的使用组B为300V,使用组D为300V。
    - 额定电流: 10A
    - 绝缘材料: 聚酰胺66 (PA 66),具有阻燃等级V0(根据UL94标准)
    - 接触材料: 电解铜(Ecu)
    - 引脚间距: 3.81mm (0.15英寸)
    - 宽度: 21.14mm (0.832英寸)
    - 高度: 26.6mm (1.047英寸)
    - 焊接引脚长度: 3.6mm
    - 焊接引脚尺寸: 1 x 1mm
    - 工作温度范围: -60°C 到 +100°C
    - 重量: 6.21克
    - 防护等级: 100%防错配

    3. 产品特点和优势


    - 防错配保护: 确保正确的母头能够正确对接,避免误接造成损害。
    - 高可靠性: 使用高质量材料,如聚酰胺66和电解铜,保证长期稳定工作。
    - 多功能性: 通过不同编码键的配置,可实现多样化的应用需求。
    - 广泛认证: 拥有多种国际认证,符合不同的安全和性能标准。

    4. 应用案例和使用建议


    这种连接器广泛应用于工业自动化、楼宇自动化及家庭自动化系统中,用于可靠地连接各种传感器和执行器。建议在安装过程中确保焊盘尺寸与引脚尺寸匹配,以确保最佳焊接效果。同时,在选择配套的编码键时,需要依据具体的应用需求进行选型,从而达到预期的屏蔽效果。

    5. 兼容性和支持


    - 配套编码键: 可选配编码键734-130、734-159、734-400。
    - CAD文件: 提供多种设计软件兼容的CAD文件,方便在不同设计平台中使用。
    - 技术支持: 提供全面的技术支持和客户服务,确保用户在使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    - 问题1: 连接器接触不良。
    - 解决方法: 确认焊接质量良好且焊点无氧化现象;检查是否有异物阻碍接触。
    - 问题2: 引脚变形。
    - 解决方法: 在安装过程中轻柔操作,避免用力过猛导致引脚受损;考虑使用专用工具辅助安装。

    7. 总结和推荐


    WAGO 双层直插式公头连接器 734-435/001-000 凭借其卓越的性能、稳定的质量和广泛的适用性,在同类产品中脱颖而出。其出色的防错配保护和可靠性使其成为工业和商业应用的理想选择。强烈推荐使用这款连接器以提升系统的整体可靠性和安全性。

734-435/001-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

734-435/001-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-435/001-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-435/001-000 734-435/001-000数据手册

734-435/001-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
