首页  >  产品百科  >  787-2810

787-2810

产品分类: 开关电源
厂牌: WAGO
产品描述: 15V(DC) 30V(DC) DIN导轨安装
供应商型号: Q-787-2810
供应商: WAGO
标准整包数: 1

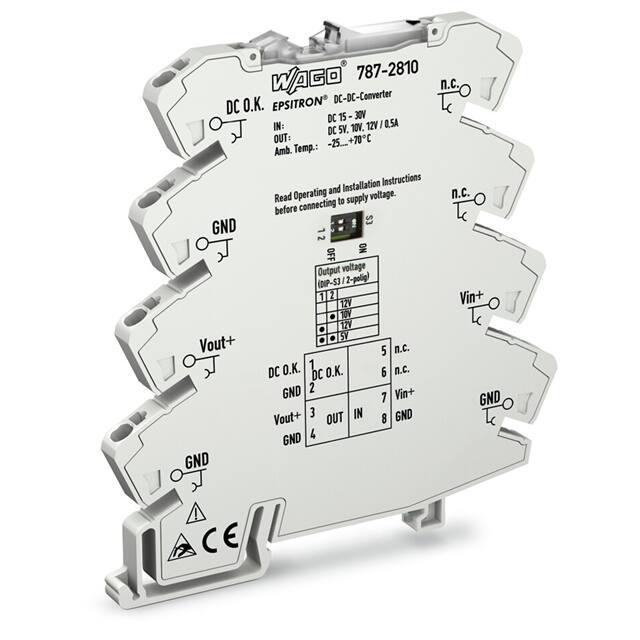

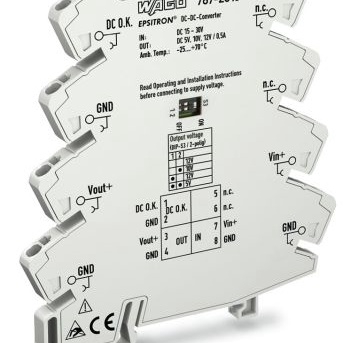

WAGO 开关电源 787-2810

787-2810概述

    电子元器件产品技术手册解析:EPSITRON® DC/DC转换器

    1. 产品简介


    产品类型: DC/DC转换器
    主要功能: 将24 VDC电源转换为5 VDC、10 VDC、12 VDC或可调电压(通过DIP开关调节)。
    应用领域: 广泛应用于工业自动化、交通运输、医疗设备等领域,尤其适用于需要紧凑设计且高效率的场合。

    2. 技术参数


    - 输入电压:
    - 额定输入电压:24 VDC
    - 输入电压范围:15 VDC至30 VDC
    - 输入电流:<0.5 A
    - 冲击电流:<0.5 A(1 ms,在额定输入电压下)
    - 输出电压:
    - 额定输出电压:5 VDC、10 VDC、12 VDC(±3%)
    - 输出电流:0.5 A
    - 调节精度:<3%
    - 负载调节率:<1%
    - 剩余纹波:≤20 mV(峰峰值)
    - 工作条件:
    - 环境温度:-25°C 至 +70°C
    - 存储温度:-40°C 至 +85°C
    - 相对湿度:<95%(无冷凝)
    - 高度污染等级:2级(符合EN 50178标准)
    - 气候类别:3K3(除低气压外,符合EN 60721标准)
    - 保护措施:
    - 三级保护
    - 反向电压保护
    - 过流保护
    - 短路保护
    - 无负载运行能力

    3. 产品特点和优势


    - 紧凑设计: 尺寸仅为6 x 97.8 x 94 mm,非常适合空间受限的应用场合。
    - 高效能: 效率高达82.5%,功率损耗低。
    - 广泛认证: 符合多项国际标准,如EN 61000-6-2、EN 61000-6-3、EN 60950-1等。
    - 监控输出电压: 通过DC OK接触器监测输出电压,确保系统稳定运行。
    - 多种输出选择: 支持多种固定输出电压和通过DIP开关调节的可变输出电压。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制柜:用于控制面板的电源供应,确保控制系统正常工作。
    - 医疗设备:提供稳定的电源供应,保证设备的精确度和可靠性。
    使用建议:
    - 在安装前检查输入电压是否在15 VDC至30 VDC范围内,以避免损坏设备。
    - 为了便于安装和维护,建议使用WAGO 857系列设备进行共接。
    - 确保环境温度在-25°C至+70°C范围内,以免影响设备的正常运行。

    5. 兼容性和支持


    - 兼容性: 可与857和2857系列设备共用。
    - 支持: 厂商提供详细的安装指南和技术支持,用户可以通过电话或邮件获得帮助。

    6. 常见问题与解决方案


    - 问题: 设备无法启动。
    解决办法: 检查输入电压是否在15 VDC至30 VDC范围内;检查内部连接是否正确;确认输入电流是否超过0.5 A。
    - 问题: 输出电压不稳。
    解决办法: 检查负载调节率是否在1%以内;确保设备处于规定的温度范围内。

    7. 总结和推荐


    综合评估: EPSITRON® 787-2810 DC/DC转换器具有紧凑设计、高效能、多重保护及广泛适用范围的特点。它在多个行业中的表现优秀,特别是在要求高度可靠性的环境中。
    推荐使用: 强烈推荐给需要紧凑且高性能电源转换器的应用场景,尤其是在工业自动化、交通运输和医疗设备领域。

787-2810参数

参数
最大输入电压 30V(DC)
电流-输出1 -
输出数量 -
电压-输出2 -
电压-输出3 -
输出功率 -
负载调节 -
最小输入电压 15V(DC)
电压-输出4 -
电流-输出2 -
电压-输出1 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 袋装

787-2810厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-2810数据手册

厂牌 PDF简要描述 下载
WAGO 开关电源 WAGO 787-2810 787-2810数据手册

787-2810封装设计

查看详情并下载
Symbol
Footprint
3D Model
