787-1007

产品分类: 开关电源
厂牌: WAGO
产品描述: 20W 1 120V(DC) 300V(DC) 18V 55mm*54mm*89mm
供应商型号: Q-787-1007
供应商: 云汉优选
标准整包数: 1

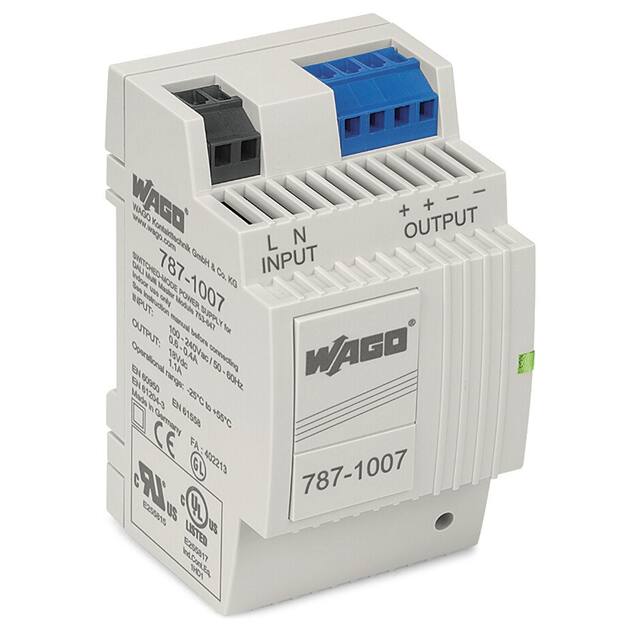

WAGO 开关电源 787-1007

787-1007概述

    # 电子元器件技术手册解析:787-1007 主开关模式电源

    1. 产品简介


    基本介绍
    787-1007 是一款专为 753-647 DALI(数字可寻址照明接口)多主模块设计的主开关模式电源。它采用紧凑型设计,具备高效的电压转换能力和高可靠性,适用于自动化系统、工业控制及智能照明领域的电源供应需求。
    主要功能
    该电源的主要功能是为多达五个并联的 753-647 DALI 多主模块提供稳定的直流输出电压和电流支持。此外,其具备自然对流冷却设计,可在水平安装时实现无风扇散热,使其适合各种空间有限的环境。
    应用领域
    这款电源广泛应用于工业自动化设备、智能楼宇控制系统、LED 照明系统以及其他需要高效、稳定供电的应用场景。

    2. 技术参数


    | 参数项 | 规格描述 |

    | 输入电压范围 | 85 - 264VAC (120 - 373VDC) |
    | 输出电压 | 18VDC |
    | 最大输出电流 | 1.1A |
    | 效率 | 80%(典型值) |
    | 工作温度范围 | -25°C 至 +55°C |
    | 存储温度范围 | -25°C 至 +80°C |
    | 相对湿度 | 30%-85%,无冷凝 |
    | 防护等级 | IP20 |
    | 短路保护 | 支持 |

    3. 产品特点和优势


    独特功能
    - 五模块并行供电能力:单个电源可同时支持最多五个 753-647 DALI 模块运行,极大地提升了系统的扩展性。
    - 自然对流冷却:无需额外风扇,通过自然对流即可完成散热,降低了功耗并提高了长期稳定性。
    - 紧凑设计:符合标准的 DIN 导轨安装方式,仅需 54mm 宽度,节省空间且易于集成。
    市场竞争力
    787-1007 的高效能与低成本设计使其在市场上具有显著竞争优势。无论是对于中小型企业还是大型工程项目,它都能提供可靠、经济的供电解决方案。

    4. 应用案例和使用建议


    应用场景
    该电源通常用于 DALI 系统中作为主控单元供电来源。例如,在智能照明项目中,一个安装了多个 753-647 模块的分布板可以利用一个 787-1007 电源进行集中供电,从而减少布线复杂度。
    使用建议
    - 确保电源与连接设备在同一 DALI 网络内互联,否则可能导致损坏。
    - 在安装过程中需检查熔断器的正确选择和配置,以避免过载风险。
    - 当需要更多功率时,可通过添加额外的电源来实现冗余设计。

    5. 兼容性和支持


    兼容性
    787-1007 可轻松与其他支持 DALI 协议的设备配合使用,适配于大多数现代分布式控制系统。其标准化 DIN 导轨安装方式也使其能够无缝融入现有的工业基础设施中。
    厂商支持
    制造商提供了详尽的技术文档和用户手册,帮助用户快速上手并解决问题。同时,还提供了一年的质保服务,确保用户的长期使用无忧。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出允许范围,并重新调整外部接线 |
    | 设备无法正常启动 | 确认熔断器设置正确,检查线路连接是否存在松动 |
    | 过热报警 | 调整安装位置以改善通风条件,或者增加风扇辅助散热 |

    7. 总结和推荐


    综合评估
    787-1007 是一款集高效、安全、可靠于一体的开关模式电源产品。它的多项技术亮点使其成为自动化控制和智能照明系统的理想选择。
    推荐使用
    基于其卓越的表现和广泛应用领域,我们强烈推荐此产品给需要稳定电源支持的用户。无论是初学者还是专业人士,787-1007 都将是一款值得信赖的选择。

787-1007参数

参数
最大输入电压 300V(DC)
负载调节 -
电压-输出3 -
电流-输出2 -
电压-输出2 -
电压-输出4 -
输出功率 20W
输出数量 1
最小输入电压 120V(DC)
电压-输出1 18V
电流-输出1 -
长*宽*高 55mm*54mm*89mm
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

787-1007厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-1007数据手册

厂牌 PDF简要描述 下载
WAGO 开关电源 WAGO 787-1007 787-1007数据手册

787-1007封装设计

查看详情并下载
Symbol
Footprint
3D Model
