734-113/107-000

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-734-113/107-000
供应商: WAGO
标准整包数: 25

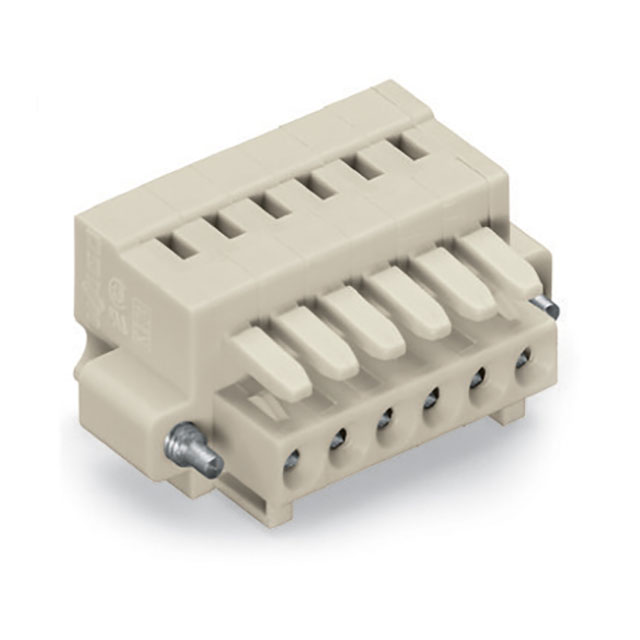

WAGO 接线条和转动板 734-113/107-000

734-113/107-000概述

    电子元器件产品技术手册:WAGO 734-113/107-000

    产品简介


    WAGO 734-113/107-000是一款多功能连接器插件,主要用于电气连接领域。它能够为不同类型的导线提供可靠的连接方式,具备易组装和维护的特点。适用于广泛的工业自动化系统,特别是需要高可靠性和耐用性的场合。

    技术参数


    以下是产品的主要技术参数和电气特性:
    - 额定电压(IEC/EN 60664-1):
    - 过电压类别 III / 污染度 2:160V
    - 过电压类别 II / 污染度 2:320V
    - 额定电流:10A
    - 额定冲击电压(IEC/EN 60664-1):2.5 kV
    - 额定绝缘电压(UL 1059):300V
    - 连接技术:CAGE CLAMP®
    - 适用导线范围:实心导线 0.08至1.5 mm²,细绞导线 0.08至1.5 mm²
    - 操作工具:适用于所有WAGO CAGE CLAMP®连接器
    - 锁紧装置:螺纹法兰
    - 材质:聚酰胺 66(PA 66),铜合金镀锡
    - 重量:11克
    - 温度范围:-60°C 至 +100°C
    - 颜色:浅灰色

    产品特点和优势


    WAGO 734-113/107-000具有以下独特功能和优势:
    - 防误插设计:100%保护免受误插,确保接线安全可靠。
    - 模块化设计:支持多种导线规格和配置选项,便于根据需求进行调整。
    - 高性能连接技术:采用CAGE CLAMP®技术,确保可靠的电气连接,减少维护频率。
    - 广泛认证:通过多项国际标准认证,如UL和CSA,保证其在多国市场的适用性。

    应用案例和使用建议


    该连接器在工业自动化、机器控制等领域广泛应用,尤其适合需要高可靠性及快速安装的场合。例如,在复杂的电气控制系统中,使用此连接器可以简化布线过程,提高系统的整体性能。使用时应注意以下几点:
    - 确保接线前对导线进行正确的剥皮处理。
    - 使用适当的操作工具,避免损坏连接器。
    - 按照标准操作流程进行接线,以确保连接稳定可靠。

    兼容性和支持


    该产品可与WAGO公司其他相关产品配合使用,如:
    - 734-126: 应力释放板
    - 210-250: 操作工具(适用于小型和微型连接器)
    WAGO公司提供全方位的技术支持和服务,用户可通过官方网站或电话联系获得帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:接线松动怎么办?
    - 解决方法:检查并重新拧紧螺纹法兰,确保接线牢固。

    - 问题:无法插入导线怎么办?
    - 解决方法:确认导线尺寸符合要求,并使用合适的工具辅助插入。

    - 问题:连接不稳定怎么办?
    - 解决方法:确保正确使用操作工具,并按标准步骤进行操作。

    总结和推荐


    WAGO 734-113/107-000是一款集可靠性和易用性于一体的多功能连接器,特别适合需要高度可靠连接的工业自动化项目。其广泛的认证和良好的市场反馈使其成为同类产品中的佼佼者。综上所述,强烈推荐在工业自动化和机器控制系统中使用此款产品。

734-113/107-000参数

参数
零件状态 在售
包装方式 盒装

734-113/107-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-113/107-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 734-113/107-000 734-113/107-000数据手册
