280-101

厂牌: WAGO
产品描述: 万可 直通式接线端子 , 280系列, 单层, 灰色, 钳制端接, 24A
供应商型号: Q-280-101
供应商: 云汉优选
标准整包数: 100
WAGO 接线座- Din 轨道/通道 280-101

280-101概述

    电子元器件产品技术手册

    产品简介

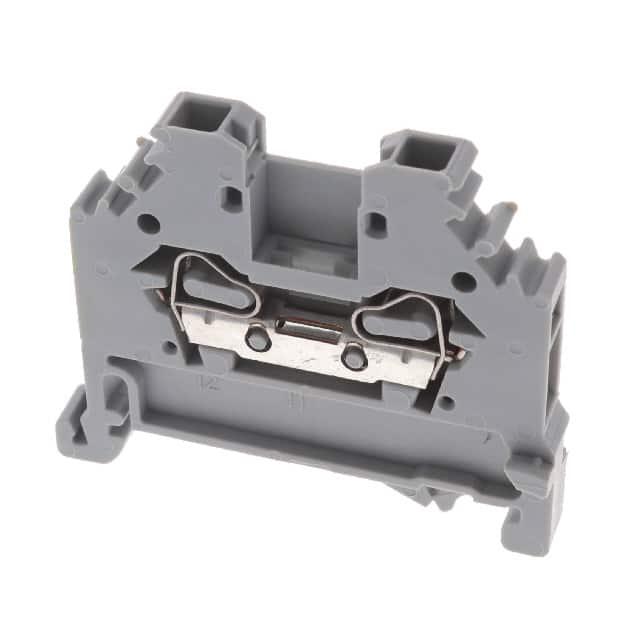

    本文档介绍的产品为280-101型号的2-CONDUCTOR THROUGH TERMINAL BLOCK LATERAL MARKING,适用于DIN 35轨。这种终端块主要用于将导线通过并连接到电路中。它的主要功能是提供安全、可靠的导线连接,广泛应用于工业控制、自动化系统及配电柜等领域。

    技术参数


    以下是该产品的详细技术参数:
    | 参数 | 规格 |

    | 导体截面积(mm²) | 0.08 - 2.5 |
    | 导体截面积(AWG) | 28 - 12 |
    | 剥线长度(mm) | 8 - 9 |
    | 测量电压(V) | 800 |
    | 测量冲击电压(kV) | 8 |
    | 污染等级 | 3 |
    | 额定电流强度(A) | 24 |
    | 高度(mm) | 30.5 |
    | 宽度(mm) | 5 |
    | 深度(mm) | 42.5 |
    | 连接点数量 | 2 |
    | 电位数 | 1 |
    | 颜色 | 灰色 |
    | 重量(g) | 3.935 |

    产品特点和优势


    该产品具有以下特点和优势:
    1. 适用性强:支持广泛的导体截面积范围(0.08 - 2.5 mm²),适合多种应用需求。
    2. 可靠性高:额定电流强度达到24A,能够应对较大负载。
    3. 防护等级高:污染等级为3,能够在较为恶劣的环境中稳定运行。
    4. 易于安装:适用于DIN 35轨,方便快速安装。
    5. 标识清晰:具有侧向标记,便于识别连接点和电位。

    应用案例和使用建议


    根据手册中的应用场景,此终端块常用于工业自动化控制系统、配电柜和各种配电设备中。为了确保最佳性能,建议在安装时严格按照剥线长度的要求进行操作,以避免接触不良或短路现象的发生。同时,对于不同环境条件下的使用,应考虑污染等级的影响,选择合适的防护措施。

    兼容性和支持


    该产品与DIN 35轨完全兼容,安装简便。制造商提供了全面的技术支持和售后服务,包括产品咨询、故障排查和技术培训等,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题:
    1. 剥线长度不正确:
    - 解决方法:严格按照手册中的指导进行操作,确保剥线长度符合要求。
    2. 接触不良:
    - 解决方法:检查导线连接是否牢固,必要时重新剥线并重新连接。
    3. 环境影响导致故障:
    - 解决方法:根据实际环境选择适当的防护措施,避免因污染等级过高而影响使用寿命。

    总结和推荐


    综上所述,280-101型号的2-CONDUCTOR THROUGH TERMINAL BLOCK LATERAL MARKING在技术参数和应用范围方面表现优异,具备高可靠性和易用性。对于需要进行可靠导线连接的应用场景,强烈推荐使用此产品。

280-101参数

参数
长*宽*高 5mm(长度)*42.5mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

280-101厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

280-101数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 280-101 280-101数据手册

280-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
