280-912

厂牌: WAGO
产品描述:
供应商型号: Q-280-912
供应商: 云汉优选
标准整包数: 50

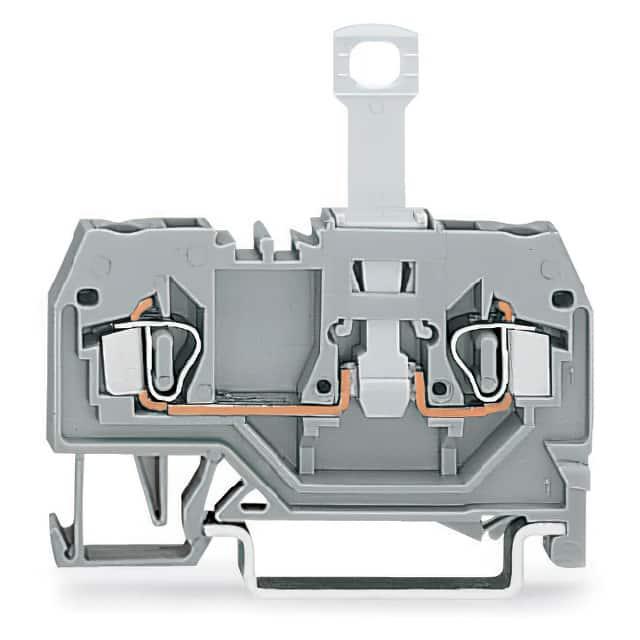

WAGO 接线座- Din 轨道/通道 280-912

280-912概述

    # 280-912型WAGO双线分离式接线端子技术手册

    产品简介


    本文档详细介绍了型号为280-912的WAGO双线分离式接线端子。该接线端子采用CAGE CLAMP®连接技术,主要用于导轨安装,特别适用于额定电流10A的电路连接。它适用于铜导线(0.08至2.5平方毫米)和铝导线(0.08至2.5平方毫米),能够确保稳定可靠的电连接。该产品的典型应用领域包括工业自动化、楼宇自动化以及各种机械设备的控制系统。

    技术参数


    - 电气参数
    - 额定电压:400V
    - 冲击电压:6kV
    - 额定电流:10A
    - 连接技术
    - 连接技术:CAGE CLAMP®
    - 操作方式:操作工具
    - 导线材料:铜和铝
    - 导线截面范围:0.08至2.5平方毫米 / 28至12AWG
    - 裸导线长度:8至9毫米 / 0.31至0.35英寸
    - 连接点数量:2个
    - 潜在点数量:2个
    - 层级:1层
    - 布线方式:前布线
    - 导线规格:12AWG (THHN, THWN)

    - 几何尺寸
    - 宽度:5毫米 / 0.197英寸
    - 高度:52.5毫米 / 2.067英寸(从安装导轨顶部)
    - 深度:53毫米 / 2.087英寸
    - 机械参数
    - 结构形式:水平结构
    - 安装方式:安装导轨(35 x 15)
    - 标签层面:中间标签
    - 材料信息
    - 颜色:灰色
    - 绝缘材料:聚酰胺66 (PA 66)
    - 燃烧等级:0.122MJ
    - 重量:5.998克

    产品特点和优势


    280-912型WAGO双线分离式接线端子的主要特点包括:
    - 高可靠性:采用CAGE CLAMP®技术,提供可靠的电气连接。
    - 易于安装:通过操作工具实现快速可靠的安装。
    - 多种材料适应性:适用于铜和铝导线,满足不同应用场景需求。
    - 紧凑设计:小型化设计,节省安装空间。
    - 广泛的应用领域:适用于工业自动化、楼宇自动化等领域,具有较高的市场竞争力。

    应用案例和使用建议


    应用案例
    该接线端子适用于多种工业和商业场景,如:
    - 工业控制面板:用于设备之间的连接。
    - 楼宇自动化系统:用于智能建筑中的控制系统。
    - 机械控制系统:用于各类机械设备的电力供应和信号传输。
    使用建议
    1. 正确选择导线截面:确保导线截面在规定范围内,避免因导线过细导致接触不良。
    2. 注意绝缘处理:裸露导线长度应适中,过长或过短都会影响电气连接的稳定性。
    3. 定期检查:定期对电气连接进行检查,确保连接点紧固且无氧化现象。

    兼容性和支持


    该产品支持与标准35mm导轨安装,广泛应用于各类电气控制箱。厂商提供了全面的技术支持和售后服务,如有任何问题,可联系指定技术支持人员。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳定 | 检查操作工具是否正确使用,确保导线插入到位。 |
    | 连接处发热 | 检查导线截面是否符合要求,紧固螺栓确保连接良好。 |
    | 无法可靠通电 | 确认接线端子是否安装正确,导线是否有损坏。 |

    总结和推荐


    总体而言,280-912型WAGO双线分离式接线端子以其高可靠性和易用性,在多个行业领域展现出卓越的性能。它的多种材料适应性和紧凑设计使其成为市场上极具竞争力的产品。我们强烈推荐在需要高可靠性和稳定性的电气控制系统中使用该产品。如果您有任何疑问或需要进一步的帮助,请随时联系技术支持团队。

280-912参数

参数
零件状态 在售
包装方式 盒装

280-912厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

280-912数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 280-912 280-912数据手册
