789-326

产品分类: 其他继电器
厂牌: WAGO
产品描述:
供应商型号: Q-789-326
供应商: 期货订购
标准整包数: 1

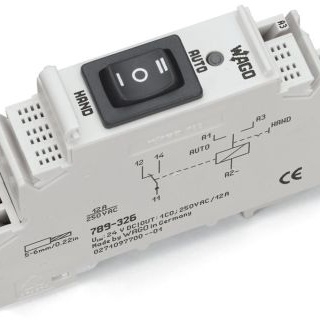

WAGO 其他继电器 789-326

789-326概述


    产品简介

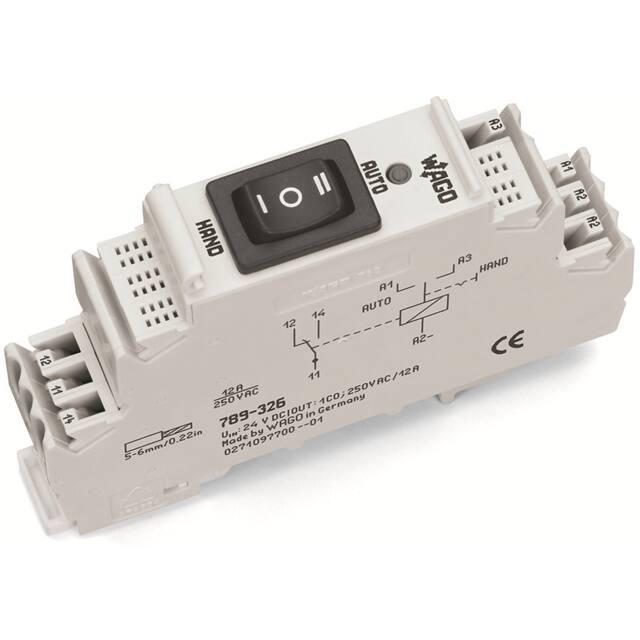

    本产品为一款安装在DIN导轨上的继电器模块,专门设计用于工业和自动化控制领域。继电器内部配备了一个转换触点(1 u),并带有手动/关闭/自动切换开关,适用于灯泡负载的控制。此外,产品提供了一系列针对电感负载的保护措施,以确保继电器线圈和触点的安全运行。这款继电器模块的主要应用领域包括工业自动化、楼宇自动化、家庭自动化以及照明控制系统等。

    技术参数


    以下是该继电器模块的技术参数及性能指标:
    - 输入电压范围(VN):24 VDC,允许在-15%到+20%的范围内波动
    - 额定接触材料:银合金
    - 最大连续电流:12 A
    - 最大闭合电流:120 A(50毫秒,AC)
    - 最大切换电压:250 VAC
    - 最大切换功率(电阻性负载):4 kVA AC/DC
    - 建议最小负载:12 V AC/DC,100 mA
    - 吸合/释放/抖动时间:典型值分别为15ms、5ms和未指定
    - 机械寿命:10百万次切换操作
    - 标准规格:符合EN 60664-1, EN 61810-1, EN 61140, EN 50178标准
    - 环境温度范围:
    - 工作温度范围:-20°C 到 +40°C
    - 存储温度范围:-40°C 到 +70°C
    - 尺寸:宽度x高度x长度为17.5mm x 55mm x 90mm
    - 连接方式:采用CAGE CLAMP®端子,接线端子直径范围为0.08mm² 到 2.5mm²(或14 AWG至28 AWG)

    产品特点和优势


    该继电器模块具有以下显著特点和优势:
    - 高效可靠:具备高标准的机械和电气耐久性,保证了长期稳定的工作性能。
    - 宽泛适用性:能够适应广泛的输入电压范围,对不同类型的负载(如灯泡负载)都能提供良好的控制效果。
    - 集成保护机制:内置对电感性负载的防护电路,有效延长了继电器的使用寿命。
    - 标准化设计:完全遵循相关国际标准,易于集成于现有系统之中。
    - 易安装性:采用DIN导轨安装方式,便于快速部署和管理。

    应用案例和使用建议


    该继电器模块可以广泛应用于多种场合,例如:
    - 照明控制系统:通过手动、自动或关闭模式灵活控制各类灯泡负载,例如白炽灯、卤素灯、节能灯和荧光灯等。
    - 自动化控制系统:作为智能建筑或工厂自动化系统的一部分,用于控制电感性负载如电动机、变压器等。

    为了实现最佳性能,建议采取以下使用策略:
    - 在连接电感性负载时,必须配置适当的保护电路,防止损害继电器线圈和触点。
    - 定期检查系统的电气性能,及时调整或替换部件,确保系统持续稳定运行。
    - 依据制造商推荐的最佳实践进行安装和维护,避免不必要的故障和停机时间。

    兼容性和支持


    - 该产品设计用于标准DIN 35导轨安装,因此可以直接安装于任何支持此规格的导轨上。
    - 配备CAGE CLAMP®接线端子,兼容各种规格的电缆,方便灵活布线。
    - 厂商提供详尽的技术文档和支持服务,涵盖安装指南、维护手册及常见问题解答,确保用户能够充分了解和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统无法正常启动 | 检查电源输入是否正确;确认继电器模块与DIN导轨连接是否稳固;检查是否有松动或断开的接线。 |
    | 负载未能按预期切换 | 确认负载类型是否与继电器匹配;检查保护电路是否正确设置;如果仍存在问题,联系技术支持。 |
    | 触点出现异常磨损 | 请确保在适当的工作条件下使用继电器,特别是对于电感性负载,需要配备额外的保护电路;如有必要,更换新的继电器模块。 |

    总结和推荐


    总的来说,这款继电器模块凭借其卓越的可靠性、广泛的适用性和易于安装的特点,在工业和自动化控制领域表现出色。其强大的电气性能和全面的安全保护机制使其成为理想的选择。尽管价格可能稍高于其他同类产品,但考虑到其出色的耐用性和支持服务,性价比非常值得考虑。强烈推荐给需要高可靠性和精确控制的应用场合。

789-326参数

参数
继电器类型 -
开关功能 -
长*宽*高 17.5mm(长度)*90mm(高度)
通用封装 SPDT
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装

789-326厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

789-326数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 789-326 789-326数据手册
