731-505/008-000

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-731-505/008-000
供应商: WAGO
标准整包数: 50

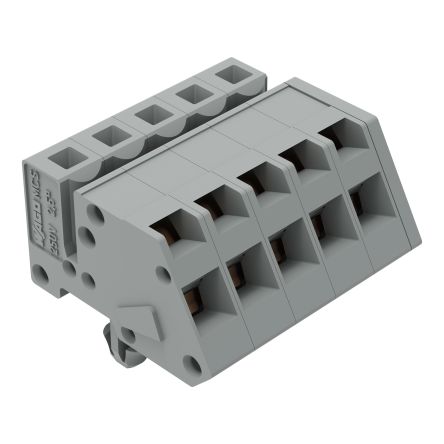

WAGO 接线条和转动板 731-505/008-000

731-505/008-000概述

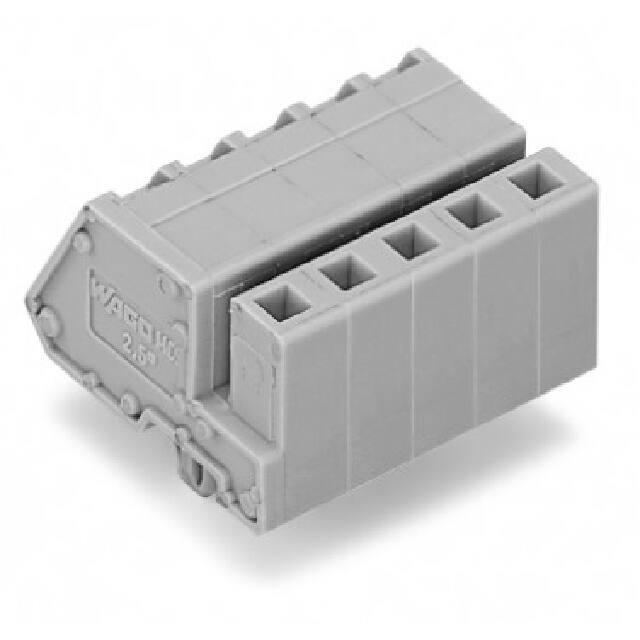

    WAGO 731-505/008-000 技术手册:单极公插头

    产品简介


    WAGO 731-505/008-000 是一款高性能的单极公插头,适用于广泛的导体类型。其独特的设计和高效的功能使其成为各种工业和商业应用的理想选择。该插头具有可选的快装式安装脚,通过DIN导轨安装适配器可以实现DIN导轨上的安装,使得安装更加便捷和灵活。

    技术参数


    以下是WAGO 731-505/008-000 的主要技术规格和性能参数:
    - 电气数据
    - 额定电压(III/3):320V
    - 额定脉冲电压(III/3):4 kV
    - 额定电压(III/2):320V
    - 额定脉冲电压(III/2):4 kV
    - 额定电压(II/2):630V
    - 额定脉冲电压(II/2):4 kV
    - 额定电流:12A
    - 连接数据
    - 连接技术:CAGE CLAMP®
    - 操作工具类型:操作工具
    - 导线尺寸:实心导线 0.08 … 2.5 mm² / 28 … 12 AWG
    - 细股导线:0.08 … 2.5 mm² / 28 … 12 AWG
    - 带塑料套环的细股导线:0.25 … 1.5 mm²
    - 带塑料套环的细股导线:0.25 … 2.5 mm²
    - 剥线长度:7 … 8 mm / 0.28 … 0.31 英寸
    - 极数:5
    - 层数:1
    - 连接点总数:5
    - 潜力数:5
    - 连接类型数:1
    - 导线进入方向与配合方向:90°
    - 几何数据
    - 针间距:5 mm (0.197 英寸)
    - 宽度:26.5 mm / 1.043 英寸
    - 高度:17.6 mm / 0.693 英寸
    - 表面高度:13.1 mm / 0.516 英寸
    - 深度:23 mm / 0.906 英寸
    - 机械数据
    - 材料厚度:0.6 … 1.2 mm / 0.024 … 0.047 英寸
    - 设计角度,可安装
    - 安装类型:快装式安装脚
    - 安装类型:面板安装
    - 材料数据
    - 颜色:灰色
    - 材料组:I
    - 绝缘材料:聚酰胺 66 (PA 66)
    - 燃烧等级:UL94 V0
    - 接触弹簧材料:铬镍不锈钢(CrNi)
    - 接触材料:铜合金
    - 接触镀层:锡镀层
    - 热负荷:0.142 MJ
    - 重量:7.315 克
    - 环境要求
    - 温度范围:-60 … +85 °C
    - 认证
    - CSA 认证:300V / 15A (Use Group B),300V / 10A (Use Group D)
    - UL 认证:300V / 15A (Use Group B),300V / 10A (Use Group D)

    产品特点和优势


    WAGO 731-505/008-000 插头的主要特点包括:
    - 兼容多种导体类型:无论是实心导线还是细股导线,甚至是带套环的细股导线,该插头都能可靠连接。
    - 易于安装和维护:通过快装式安装脚和适配器,能够方便地实现DIN导轨上的安装。
    - 高强度和耐久性:采用优质材料制造,具有良好的机械强度和耐高温性能,适合在恶劣环境下长期稳定工作。
    - 安全可靠:具备过压保护功能,能够在高压环境中保持稳定运行。

    应用案例和使用建议


    WAGO 731-505/008-000 插头广泛应用于工业控制和自动化系统,例如在配电盘、控制柜和电机控制中心中作为连接和分线用途。其高可靠性使得它非常适合于需要频繁连接和断开的场合。为了确保最佳的连接效果,建议严格按照剥线长度进行操作,并在连接前检查导线的完好性。

    兼容性和支持


    WAGO 731-505/008-000 插头与其同类系列产品具有很好的兼容性。如需进一步配置特定需求的产品,可以通过 WAGO 销售部门或在线配置平台进行定制。WAGO 提供全面的技术支持和服务,以确保客户能够充分利用其产品。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及解决方法:
    - 问题:无法正确安装快装式安装脚
    - 解决方案:请检查安装脚是否对准并正确安装到插头上,必要时使用适当的工具辅助安装。

    - 问题:导线连接不稳定
    - 解决方案:确保按照指定的剥线长度进行操作,并将导线牢固地插入到插头中。如有必要,可使用操作工具辅助插入。

    总结和推荐


    WAGO 731-505/008-000 插头凭借其广泛的适用性、高效的连接技术和卓越的安全性能,在市场上表现出色。对于需要高性能连接解决方案的应用场景,我们强烈推荐使用这款产品。

731-505/008-000参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

731-505/008-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

731-505/008-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 731-505/008-000 731-505/008-000数据手册

731-505/008-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
