757-383

产品分类: 传感器配件
厂牌: WAGO
产品描述:
供应商型号: 757-383
供应商: 云汉优选
标准整包数: 1

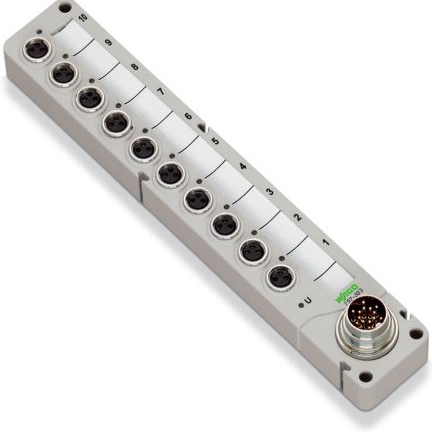

WAGO 传感器配件 757-383

757-383概述

    # M8 Sensor/Actuator Boxes 技术手册

    产品简介

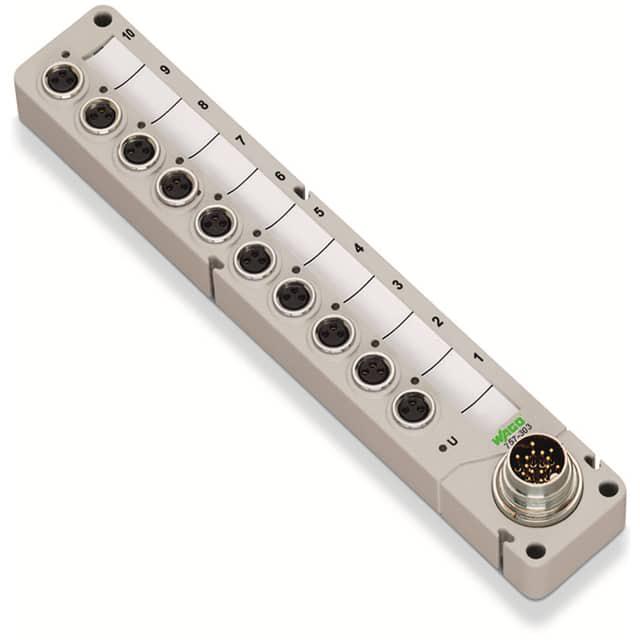

    M8传感器/执行器盒是一系列紧凑型的连接设备,专为工业自动化应用设计。该系列包含4、6、8和10路配置版本,均采用3极设计(每个触点承载一个信号)。产品配备了M16连接器(14极),并具有绿色操作指示灯和黄色状态指示灯,适用于各种严苛的工作环境。此外,它们还包括标记条和M8保护帽,以确保在安装和维护过程中能够方便识别和保护连接点。

    技术参数


    电气数据
    - 接触电阻:≤ 10 mΩ
    - 工作电压:10 V 至 30 V 直流
    - 电流承载能力:每信号2A;每个SA盒6A
    - 额定电压:32 V ~ 效率
    - 绝缘电压:1 kV / 3 s
    - 绝缘电阻:> 10^9 Ω
    - 污染程度:3级(依据VDE 0110)
    机械数据
    - 防护等级:IP67(依据EN 60529;NEMA 6和6P)
    - 运行温度范围:-25°C 至 +80°C(根据降额曲线加载电流)
    - 安装方式:螺丝固定
    - 尺寸(宽x高x长):
    - 4路:30 x 26 x 117 mm
    - 6路:30 x 26 x 123 mm
    - 8路:30 x 26 x 152 mm
    - 10路:30 x 26 x 175 mm
    - 重量:
    - 4路:100 g
    - 6路:110 g
    - 8路:120 g
    - 10路:145 g
    材料数据
    - 一般材料:无硅无卤
    - 填充物:完全封装并涂覆防潮涂层(UL 94 V0)
    - 外壳材料:PA 66(UL 94 V0);RAL 7035
    - 接触件:CuSn,镀镍并电镀0.8μm金
    - 螺纹套筒:锌合金压铸件,镀镍
    - 密封件:Viton
    - 连接周期:50次
    其他信息
    - 环境振动耐受性:符合IEC 60068-2-6标准
    - 冲击耐受性:符合IEC 60068-2-27标准

    产品特点和优势


    - 多功能接口:提供4、6、8和10路配置,适应不同应用场景需求。
    - 可靠的电气特性:接触电阻低、额定电压高、绝缘电阻大,确保稳定可靠运行。
    - 易于安装与维护:附带标记条和保护帽,便于识别和维护。
    - 广泛的适用范围:适用于各种恶劣工作环境,如工业自动化、过程控制等领域。
    - 安全认证:通过UL 508 E 175199和UL 508认证,满足相关安全标准要求。

    应用案例和使用建议


    应用场景
    - 自动化生产线
    - 机器人控制系统
    - PLC模块扩展
    使用建议
    - 在进行接线时,请确保所有电缆都正确连接且密封良好,以保证防水和防尘效果。
    - 在恶劣环境中使用时,建议定期检查连接处的密封性,以避免因环境变化导致的故障。

    兼容性和支持


    - 本产品可与其他标准M16连接器兼容,适用于多种工业自动化设备。
    - 厂商提供详尽的技术支持和售后服务,包括产品咨询、故障排查及配件供应。

    常见问题与解决方案


    Q: 如何判断产品是否正常工作?
    A: 观察绿色操作指示灯和黄色状态指示灯的状态,如果两个指示灯均亮起,则表明产品工作正常。
    Q: 产品是否能承受高温?
    A: 产品可在-25°C至+80°C的温度范围内正常工作,但在高温环境下需注意散热。

    总结和推荐


    综上所述,M8传感器/执行器盒凭借其卓越的电气特性和机械性能,在工业自动化领域展现出显著的应用价值和竞争优势。考虑到其广泛的应用范围和优良的品质保障,我们强烈推荐此产品用于需要高可靠性连接解决方案的各种场景。

757-383参数

参数
零件状态 在售
包装方式 盒装

757-383厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

757-383数据手册

厂牌 PDF简要描述 下载
WAGO 传感器配件 WAGO 757-383 757-383数据手册

757-383封装设计

查看详情并下载
Symbol
Footprint
3D Model
