734-232/105-604/997-405

厂牌: WAGO
产品描述:
供应商型号: Q-734-232/105-604/997-405
供应商: 期货订购
标准整包数: 200
WAGO 接线座- 接头/插头和插口 734-232/105-604/997-405

734-232/105-604/997-405概述


    产品简介


    THR-Stiftleiste(焊针排插)
    类型: 插座式焊针排插
    主要功能:
    - 专为表面贴装技术(SMT)中的“Reflow”焊接过程设计。
    - 完全防错插,提高组装可靠性。
    - 通过设计优化焊点处的热量分布,减少所需的焊接温度。
    - 支持高达10A的额定电流,满足多种应用需求。
    应用领域:
    - 用于自动化组装电子元件的电路板(PCB)。
    - 广泛应用于消费电子、工业控制、通讯设备等领域。

    技术参数


    电气特性:
    - 额定电压:III/3 - 160V, III/2 - 160V, II/2 - 320V
    - 冲击电压:III/3 - 2.5 kV, III/2 - 2.5 kV, II/2 - 2.5 kV
    - 额定电流:10A
    几何参数:
    - 焊针尺寸:1.0 x 1.0 mm
    - 极间距:3.81 mm
    - 总宽度:9.71 mm
    - 总高度:12.7 mm
    - 高度至PCB表面:10.3 mm
    - 深度:8.5 mm
    材料和环境条件:
    - 接触材料:电解铜
    - 绝缘材料:聚邻苯二甲酰胺(PA)
    - 燃烧等级:UL 94 V0
    - 温度范围:-60℃ 到 +100℃

    产品特点和优势


    特点:
    - 完全防错插设计,确保安装正确无误。
    - 焊针设计优化,提高焊接效率并降低焊接温度。
    - 可以通过WAGO配置器进行进一步定制,如改变焊针长度、增加极数、选择镀金或部分镀金的接触面。
    优势:
    - 提高组装速度和可靠性。
    - 适合高温工作环境,适用于广泛的工业应用。
    - 易于定制化设计,提供灵活的应用解决方案。

    应用案例和使用建议


    应用案例:
    - 在消费电子产品如智能手机、平板电脑等PCB上的高密度焊点连接。
    - 在工业控制系统的复杂电路板上实现多层互联。
    使用建议:
    - 在组装前检查每个焊针排插的防错插机制,确保正确安装。
    - 根据具体应用需求选择合适的极数和焊针长度,以优化焊接效果和工作效率。
    - 建议在焊接过程中采用适当的助焊剂和热管理措施,以获得最佳焊接质量。

    兼容性和支持


    兼容性:
    - 本产品适用于多种自动装配设备,且可以与多种PCB设计软件(如DesignSpark PCB、TARGET PCB Design Software等)兼容。
    - 支持多种配置选项,以适应不同的工程需求。
    支持和服务:
    - WAGO公司提供了详尽的技术文档和下载资源,包括各种设计库文件和安装指南。
    - 提供专业的技术支持热线和邮件咨询服务,帮助客户解决技术问题。

    常见问题与解决方案


    常见问题:
    - 问题1:如何确保焊针排插的正确安装?
    解决方案:安装前检查每个焊针排插的防错插机制,严格按照操作指南安装。
    - 问题2:如何避免焊针受损?
    解决方案:在安装过程中要小心轻放,避免焊针受力过大而弯曲或折断。
    - 问题3:如何优化焊接效果?
    解决方案:选择合适的助焊剂和焊接温度,确保焊点均匀且无空洞。

    总结和推荐


    总结:
    - 该THR-Stiftleiste凭借其卓越的设计和可靠性,在自动化焊接工艺中表现出色。
    - 它能够在广泛的温度范围内稳定工作,具备出色的电气特性和机械强度。
    推荐:
    - 该产品非常适合需要高效、可靠焊接连接的应用场景,尤其推荐给那些对焊接精度和工艺要求较高的用户。
    - 强烈建议在进行任何电路板设计时优先考虑此产品,以确保最佳的性能和可靠性。

734-232/105-604/997-405参数

参数
安装方式 通孔安装
零件状态 在售

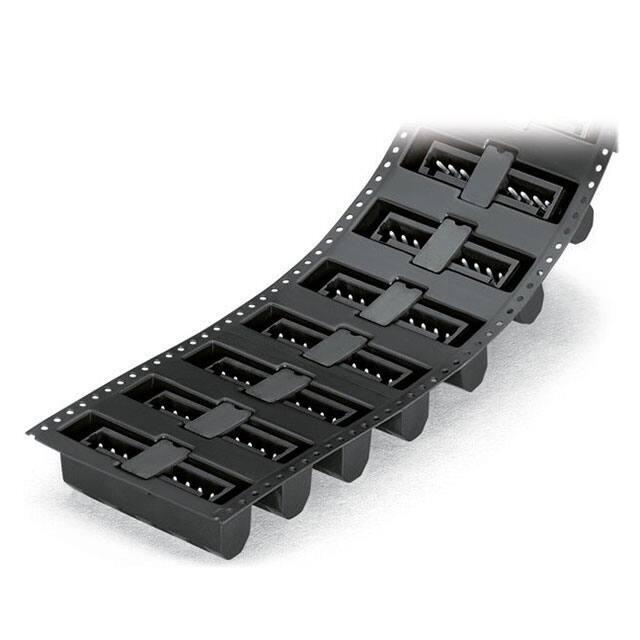

包装方式 卷带包装,袋装

734-232/105-604/997-405厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-232/105-604/997-405数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-232/105-604/997-405 734-232/105-604/997-405数据手册

734-232/105-604/997-405封装设计

查看详情并下载
Symbol
Footprint
3D Model
