231-616/019-000

厂牌: WAGO
产品描述: Conn Terminal Block M 16 POS 5mm RA Panel Mount 12A Box
供应商型号: Q-231-616/019-000
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 接头/插头和插口 231-616/019-000

231-616/019-000概述

    电子元器件产品技术手册解析

    产品简介

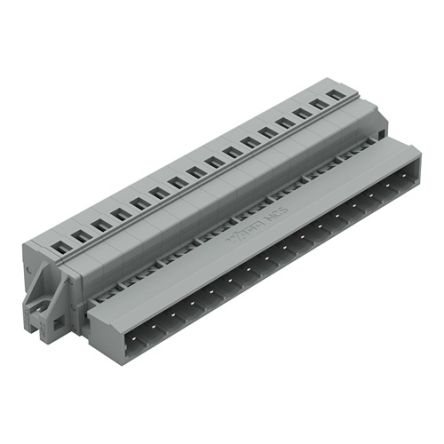

    本文介绍的是型号为231-616/019-000的男性连接器(MALE CONNECTOR)。该产品具备16个插针位,采用5毫米(或0.197英寸)的插针间距设计。它通过螺钉或其他类似的固定方式安装,并支持CAGE CLAMP®连接方式。本产品属于多路连接系统的一部分,广泛应用于需要高密度连接的工业自动化、控制柜等领域。

    技术参数


    | 参数 | 描述 |

    | 产品编号 | 231-616/019-000 |
    | 插针间距 | 5 mm / 0.197 in |
    | 插针数 | 16 |
    | 导线截面积范围 | 0.08 mm² 到 2.5 mm² / 28 AWG 到 12 AWG |
    | 连接方式 | CAGE CLAMP® 连接方式 |
    | 额定电压 | 250 V |
    | 冲击电压 | 4 kV |
    | 污染等级 | 3 |
    | 额定电流 | 12 A |
    | 重量 | 25.31 克 |
    | 颜色 | 灰色 |
    | 高度 | 14.3 mm / 0.563 英寸 |
    | 宽度 | 94.8 mm / 3.732 英寸 |
    | 深度 | 27.5 mm / 1.083 英寸 |
    | 剥线长度 | 8 mm 到 9 mm / 0.33 英寸 |

    产品特点和优势


    1. 多功能性和适用性:该连接器适用于多种类型的导线,且可以进行可靠的固定,因此非常适用于不同领域的连接需求。
    2. 可靠性:采用了CAGE CLAMP®连接技术,保证了长期的稳定性和可靠性。
    3. 安全性:额定电压和冲击电压均经过严格测试,能够确保在各种恶劣条件下稳定运行。
    4. 标准化和兼容性:拥有多个认证机构的认可,如BV、CCA等,便于与现有的标准化系统兼容。

    应用案例和使用建议


    该连接器可广泛应用于工业控制领域,例如制造自动化生产线、电力分配控制系统、机械设备监控系统等。在实际使用过程中,建议注意以下几点:
    - 确保剥线长度合适,以避免损坏内部结构。
    - 在安装时注意导线与插针的正确对应关系,避免接触不良。

    兼容性和支持


    该连接器与其他标准连接器具有良好的兼容性,方便集成到不同的设备中。生产商WAGO提供了全面的技术支持和售后服务,客户可以通过官方渠道获取相关资料和技术咨询。

    常见问题与解决方案


    1. 问题:连接不稳定,导致电流传输不畅。
    解决办法:检查连接处是否拧紧到位,必要时重新剥离导线并重新安装。

    2. 问题:接头温度异常升高。
    解决办法:检查是否有短路或过载情况发生,同时确认是否满足该型号的最大承载能力。

    总结和推荐


    综上所述,这款MALE CONNECTOR以其广泛的适用性、高可靠性和标准化的接口赢得了市场的认可。尽管价格略高于同类产品,但其优异的性能和长久的使用寿命使得其成为许多工业应用中的首选。如果您需要一个稳定、可靠且易于维护的连接解决方案,强烈推荐考虑这款产品。

231-616/019-000参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

231-616/019-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-616/019-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 231-616/019-000 231-616/019-000数据手册

231-616/019-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
