257-407

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-257-407
供应商: 云汉优选
标准整包数: 30
WAGO 接线板-线至板 257-407

257-407概述

    WAGO 257-407 技术手册

    产品简介

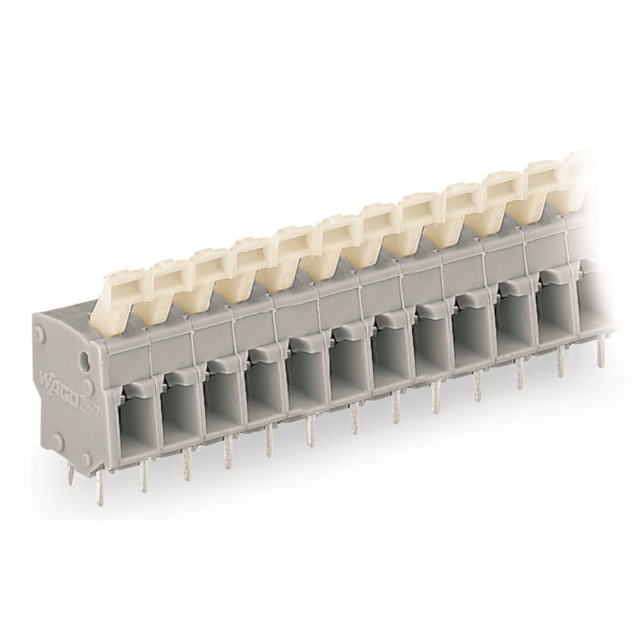

    WAGO 257-407 是一种印刷电路板(PCB)端子排,具有按钮操作及 CAGE CLAMP® 接线技术。它具有 7 极设计,允许用户通过简化的方式进行现场接线。此外,该端子排适用于不同类型的导线(实心和细绞线),并且可以在额定电压和电流下安全可靠地运行。

    技术参数


    - 电气规格:符合 IEC/EN 60664-1 标准,额定电压(过压类别 III / 污染度 2)为 250V,额定冲击电压(过压类别 III / 污染度 2)为 4 kV,额定电流为 24A。
    - UL 和 CSA 认证:在美国和加拿大市场认证的额定电压为 300V,额定电流为 15A(使用组 B)和 10A(使用组 D)。
    - 连接技术:采用 CAGE CLAMP® 接线技术,支持的导线截面积为 0.08 至 2.5 mm² 或 28 到 12 AWG。
    - 尺寸和重量:宽度为 37.9 mm(1.492 英寸),高度为 24.4 mm(0.961 英寸),深度为 14.2 mm(0.559 英寸),总重量为 8.097 克。
    - 温度范围:极限温度范围为 -60°C 至 +105°C。

    产品特点和优势


    1. CAGE CLAMP® 接线技术:提供了快速可靠的电气连接,无需工具即可操作。
    2. 多极设计:7 极设计使其适用于多种应用场合。
    3. 广泛的导线适用性:可处理不同类型的导线,无论是实心还是细绞线。
    4. 易于现场接线:按钮操作简化了接线过程。
    5. 高温和低温环境适应性强:可在极端温度条件下稳定工作。

    应用案例和使用建议


    - 工业自动化:适合用于工业自动化设备中需要多极接线的应用。
    - 楼宇自动化:可用于楼宇自动化系统中的配电和控制单元。
    - 能源管理:适用于新能源管理系统中的配电部分。

    使用建议:
    - 在安装时确保连接处的导线截面积与技术规格匹配。
    - 定期检查连接点的紧固情况以保证长期稳定运行。

    兼容性和支持


    - 配套产品:WAGO 提供多种型号的绝缘套管,例如 216-101 至 216-104 等,适用于不同导线截面。
    - 工具支持:提供带有部分绝缘手柄的操作工具(如 210-658),便于安全操作。

    常见问题与解决方案


    - Q:如何确定合适的导线截面积?
    - A:根据手册中提供的规格,选择 0.08 至 2.5 mm² 的导线。
    - Q:如何确保接线的可靠性?
    - A:定期检查连接点,确保 CAGE CLAMP® 紧固无误。
    - Q:是否有工具可以帮助接线?
    - A:可以使用 WAGO 提供的操作工具(如 210-658),以确保接线操作的安全和效率。

    总结和推荐


    WAGO 257-407 是一款设计精良、性能可靠的 PCB 端子排。它具有广泛的应用范围和强大的技术规格,非常适合工业和自动化领域的应用。其独特的 CAGE CLAMP® 接线技术和多极设计使其实现了高效、稳定的接线效果。强烈推荐使用该产品。
    以上是 WAGO 257-407 的全面技术手册概览,详细介绍了该产品的技术参数、应用优势、使用方法及相关支持信息。希望对您的项目选型有所帮助。

257-407参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

257-407厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

257-407数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 257-407 257-407数据手册

257-407封装设计

查看详情并下载
Symbol
Footprint
3D Model
