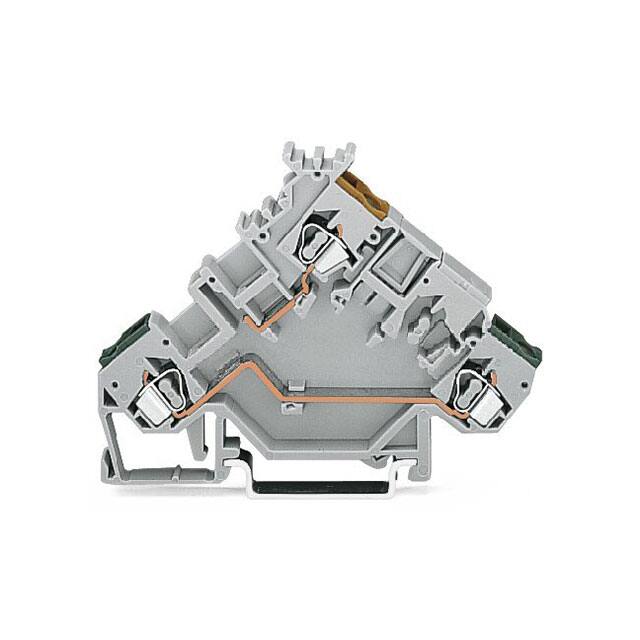

280-555

产品分类:
厂牌: WAGO
产品描述: Conn Sensor/Actuator Terminal Block 3 POS DIN Rail Box
供应商型号: Q-280-555
供应商: WAGO
标准整包数: 50
WAGO  280-555

280-555概述


    产品简介


    本产品是一款专为电磁阀和伺服电机设计的终端块,型号为280-555。它属于轨道安装型接线端子类别,适用于多种电子控制系统。该终端块的主要功能是连接不同截面的导线,确保电流的安全传输。它的应用范围广泛,包括但不限于工业自动化、机器人技术、汽车制造和电力控制系统等领域。

    技术参数


    - 导线截面:0.08 mm² 至 2.5 mm²(相当于28 AWG至12 AWG)
    - 连接方式:CAGE CLAMP® 连接
    - 额定电压:EN 400 V
    - 冲击电压:6 kV
    - 污染等级:3级
    - 额定电流:EN 20 A
    - 重量:9.703 克
    - 颜色:灰色
    - 布线类型:直角型
    - 连接点数:3个
    - 电位数:2个
    - 高度:55.5 毫米(2.19 英寸)
    - 宽度:5 毫米(0.197 英寸)
    - 深度:80 毫米(3.15 英寸)
    - 剥线长度:8 毫米至 9 毫米(0.33 英寸)

    产品特点和优势


    这款ACTUATOR TERMINAL BLOCK具有以下几个显著的特点和优势:
    - CAGE CLAMP® 连接技术:采用独特的夹持式连接技术,提供稳固可靠的电气连接,同时简化了导线的安装和拆卸过程。
    - 广泛的适用性:支持不同规格的导线,从28 AWG到12 AWG,满足各种应用需求。
    - 高电气性能:能承受高达400 V的额定电压和6 kV的冲击电压,确保安全可靠的工作环境。
    - 坚固耐用:采用优质的材料制造,即使在恶劣的工业环境中也能保持长期稳定运行。
    - 易于安装:直接安装在标准的TS 35导轨上,无需额外工具,节省安装时间。

    应用案例和使用建议


    应用案例
    该终端块常用于工业自动化控制系统中,连接电磁阀和伺服电机等设备。例如,在一台自动装配机中,可以通过安装多个此类终端块来实现不同部件之间的导线连接,从而提升系统的整体效率和稳定性。
    使用建议
    - 正确选择导线截面:根据具体应用需求选择合适的导线截面,以确保电气性能的最优表现。
    - 定期检查连接点:在设备运行一段时间后,定期检查连接点的紧固情况,确保良好的接触性能。
    - 遵守安全规范:在安装和维护过程中,严格遵守电气安全规范,避免触电风险。

    兼容性和支持


    这款ACTUATOR TERMINAL BLOCK设计用于标准的TS 35导轨,因此可以方便地安装在大多数常见的工业控制柜中。此外,制造商WAGO提供了详细的技术支持文档和专业的售后服务团队,帮助用户解决在安装和使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:导线无法牢固连接
    - 解决方法:检查导线的剥线长度是否符合要求,确保导线完全插入并接触到连接点。

    2. 问题:终端块连接点过热
    - 解决方法:检查导线的截面是否合适,确保负载电流不超过额定值。如果连接点温度持续过高,请联系专业技术人员进行进一步诊断。
    3. 问题:连接不稳定
    - 解决方法:重新检查导线的安装位置,确保每个连接点都紧密且无松动。如果仍然存在问题,可尝试更换新的终端块。

    总结和推荐


    总的来说,这款ACTUATOR TERMINAL BLOCK凭借其独特的CAGE CLAMP®连接技术和广泛的适用性,成为一款高性能的工业接线端子。它的高电气性能、坚固耐用的设计和简便的安装方式使其在众多应用场景中表现出色。鉴于其可靠性和易用性,强烈推荐在工业自动化系统中使用该产品。

280-555参数

参数
长*宽*高 5mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

280-555厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

280-555数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 280-555 280-555数据手册

280-555封装设计

查看详情并下载
Symbol
Footprint
3D Model
