256-424/000-009/999-950

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-BN-256-424/000-009/999-950
供应商: 期货订购
标准整包数: 1

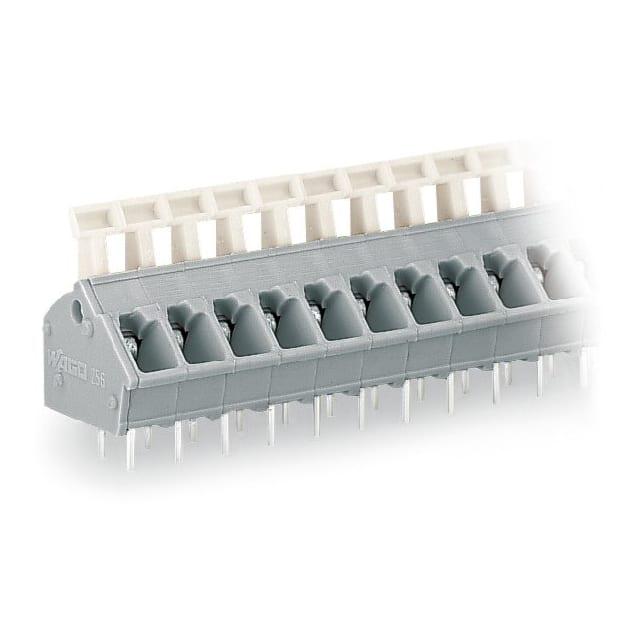

WAGO 接线板-线至板 256-424/000-009/999-950

256-424/000-009/999-950概述

    # WAGO PCB Terminal Block 256-424/000-009/999-950 技术手册

    产品简介


    基本介绍
    WAGO PCB终端块(产品编号:256-424/000-009/999-950)是一款用于印刷电路板(PCB)连接的专业组件,其核心功能是通过弹簧夹技术实现快速安全的电气连接。产品适用于工业自动化、能源管理及楼宇控制等领域,尤其在需处理高电流和恶劣环境条件下表现优异。
    主要功能
    - 支持通过按钮式操作实现快速接线,提升现场安装效率。
    - 提供防爆认证,适合在危险环境中使用(如Ex-e认证标准)。
    - 灵活配置,可通过组合不同模块调整针间距(公制或英制)。
    应用领域
    - 工业自动化的控制箱接线。
    - 配电柜中的电力传输。
    - 危险区域(如爆炸性气体环境)的应用场景。

    技术参数


    以下是此产品的关键技术规格:
    | 参数 | 值 |

    | 额定电压(EN Ex e II) | 176V |
    | 额定电流(EN Ex e II) | 16A |
    | 针间距 | 5 mm / 5.08 mm |
    | 导线截面范围 | 0.08 mm² - 2.5 mm² |
    | 导线直径范围(AWG) | 28 - 12 AWG |
    | 连接点数量 | 24 |
    | 安装孔径 | 1.1 mm (+0.1 mm) |
    | 温度范围 | -60°C 至 +105°C |
    | 绝缘材料 | 聚酰胺66(PA 66) |
    | 重量 | 22.916 g |

    产品特点和优势


    特殊功能
    - 便捷操作:采用按钮式弹簧夹设计,无需工具即可完成接线。
    - 多功能性:可根据需求选择合适的针间距和导线尺寸,满足多样化需求。
    - 安全性高:具备防爆认证,确保在易燃易爆环境中使用的安全性。
    市场竞争力
    - 优越的电气性能,适合处理大电流负载。
    - 结构坚固,适合严苛工业环境使用。
    - 符合多项国际认证标准(如UL、ATEX),增强全球适用性。

    应用案例和使用建议


    典型应用场景
    - 在风电场主控系统中作为信号和电源接口。
    - 工业厂房配电系统中的主回路连接。
    使用建议
    1. 根据实际应用场景选择合适规格的产品,例如根据导线大小匹配对应的CAGE CLAMP®。
    2. 安装时注意保持针间距对齐,确保良好的电气接触。
    3. 建议在高振动环境下使用螺丝固定,以避免因振动导致连接松动。

    兼容性和支持


    兼容性
    此产品可与多种操作工具和端子附件配套使用,例如210-658系列操作工具和216系列的端子套管。此外,还可与多种主流PCB设计软件(如EAGLE、TARGET、DesignSpark)集成。
    厂商支持
    WAGO公司提供详尽的技术文档和在线支持服务,帮助用户快速解决使用过程中的技术问题。客户可通过电话或电子邮件联系技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线插入后无法锁定? | 检查导线是否符合规格要求;重新插拔。 |
    | 连接处出现接触不良? | 确保导线剥线长度正确;清洁触点表面。 |
    | 产品无法通过电气测试? | 检查焊接质量和安装方向是否正确。 |

    总结和推荐


    综合评估
    WAGO PCB终端块256-424/000-009/999-950凭借其出色的电气性能、便捷的操作体验和可靠的安全性,在工业自动化和配电领域表现出色。其防爆认证和广泛的应用范围使其成为严苛环境下的理想选择。
    推荐结论
    强烈推荐给需要高性能、高可靠性的终端连接解决方案的设计工程师和技术人员。无论是用于现场布线还是复杂配电系统,这款产品都能满足绝大多数应用场景的需求。

256-424/000-009/999-950参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

256-424/000-009/999-950厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

256-424/000-009/999-950数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 256-424/000-009/999-950 256-424/000-009/999-950数据手册

256-424/000-009/999-950封装设计

查看详情并下载
Symbol
Footprint
3D Model
