首页  >  产品百科  >  PNM0603E5002BST5

PNM0603E5002BST5

产品分类: 贴片电阻
产品描述: 50KΩ ±0.1% 150mW ±25ppm/℃ 0603 贴片安装 1.63mm*810μm*510μm
供应商型号: 1857219
供应商: 海外现货
标准整包数: 1

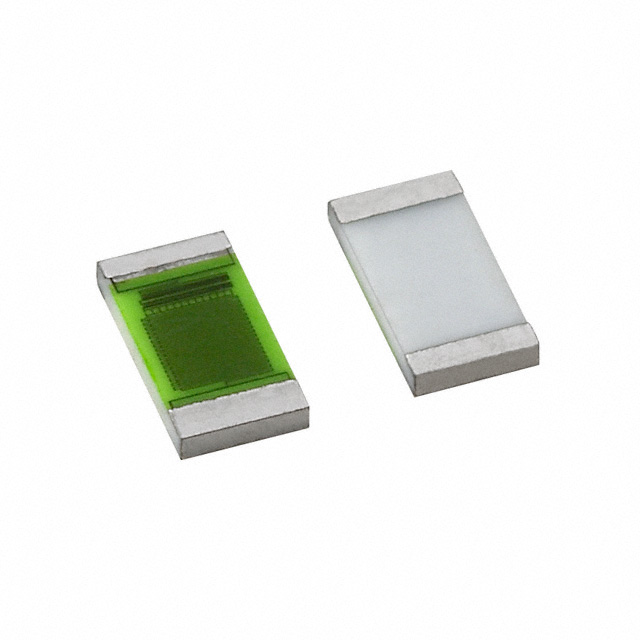

VISHAY INTERTECHNOLOGY 贴片电阻 PNM0603E5002BST5

PNM0603E5002BST5概述

    精密非磁性薄膜电阻器技术手册

    产品简介


    本产品为Vishay Dale Thin Film公司推出的精密非磁性薄膜电阻器,采用表面贴装芯片封装。其主要功能在于提供无磁干扰的高精度信号调理能力,适用于MRI(核磁共振成像)等需要避免磁场干扰的应用场合。此外,这款电阻器广泛应用于音频系统,能够显著提升音质表现,尤其是在高端音响设备中表现尤为出色。

    技术参数


    以下是该产品的核心技术规格及性能参数:
    - 材料: 钽氮化物薄膜
    - 阻值范围: 10 Ω 至 3 MΩ
    - 温度系数(TCR): ± 25 ppm/°C 到 ± 100 ppm/°C (-55°C 至 +125°C)
    - 容差: ± 0.1% 至 ± 1.0%
    - 稳定性: 阻值变化 ≤ ± 0.03%
    - 电压系数: ≤ 0.1 ppm/V
    - 额定工作电压: 75 V 至 200 V
    - 操作温度范围: -55°C 至 +155°C
    - 储存温度范围: -55°C 至 +155°C
    - 噪声水平: < -30 dB
    - 引脚间电阻: ≤ 10 mΩ
    根据不同的封装尺寸,产品的功率等级、额定工作电压及阻值范围有所不同,具体参见下表:
    | 封装尺寸 | 功率等级(mW) | 额定工作电压(V) | 阻值范围(Ω) |

    | 0402 | 50 | 75 | 20 至 35k |
    | 0502 | 100 | 75 | 20 至 65k |
    | ... | ... | ... | ... |

    产品特点和优势


    此款电阻器具有以下几点显著优势:
    - 非磁性设计: 能有效避免因外部磁场引起的信号失真问题,尤其适合MRI等医疗影像设备;
    - 高可靠性: 达到MIL-STD-202标准,具备出色的抗湿热性能和极低噪声;
    - 精确度高: 提供0.1%至1.0%的容差范围,通过激光校准保证精确度;
    - 广泛适用性: 从低阻值到高阻值均可满足,适合多种应用场景。

    应用案例和使用建议


    由于其优异的性能,这款电阻器常被用于医疗器械如MRI机器中,以确保图像清晰度不受外部磁场影响。此外,在高性能音频设备中也有广泛应用,帮助减少背景噪音,提升声音品质。对于需要高精度信号处理的系统,比如测试测量设备,这种非磁性电阻同样是一个理想选择。
    使用建议:
    1. 在极端温度条件下,考虑选择具有更宽温度范围的产品型号。
    2. 为确保长期稳定性和准确性,建议在安装过程中严格遵守焊接规范。
    3. 当与高频电路连接时,注意控制电压波动,以减少电压系数对信号的影响。

    兼容性和支持


    该电阻器与各种标准SMT生产设备完全兼容,可以轻松集成到现有电路板设计中。厂商提供详尽的技术支持服务,包括但不限于产品的选型指导、安装调试支持等,确保客户能够顺利实现项目需求。

    常见问题与解决方案


    - 问题: 如何正确识别封装上的标识?
    - 解决方案: 根据全球零件编号系统,通常前三个数字代表阻值的有效位数,最后一位数字表示零的数量。“R”符号用于标记小数点位置。

    - 问题: 长时间暴露于高温环境中是否会降低使用寿命?
    - 解决方案: 每种型号都有特定的温度耐受范围,查阅具体型号的数据表以获取详细信息并采取相应的散热措施。

    总结和推荐


    总体而言,Vishay Dale Thin Film公司的这款精密非磁性薄膜电阻器凭借其独特的非磁性设计、高精度以及宽泛的操作温度范围,在众多领域展现出强大的应用潜力。无论是医疗器械还是消费电子产品,这一系列的产品都能提供卓越的信号处理性能。因此,我们强烈推荐这一产品给那些对精度和稳定性有极高要求的设计工程师们。
    请注意,为了确保最佳使用效果,建议在购买前咨询专业的技术支持团队,获取详细的规格参数和技术支持信息。

PNM0603E5002BST5参数

参数
电阻值 50KΩ
精度 ±0.1%
额定功率 150mW
温度系数 ±25ppm/℃
长*宽*高 1.63mm*810μm*510μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PNM0603E5002BST5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PNM0603E5002BST5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PNM0603E5002BST5 PNM0603E5002BST5数据手册

PNM0603E5002BST5封装设计

查看详情并下载
Symbol
Footprint
3D Model
